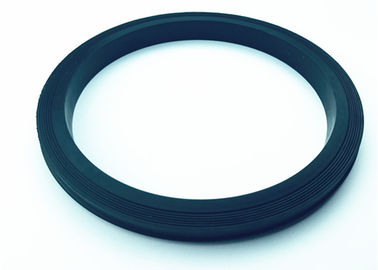

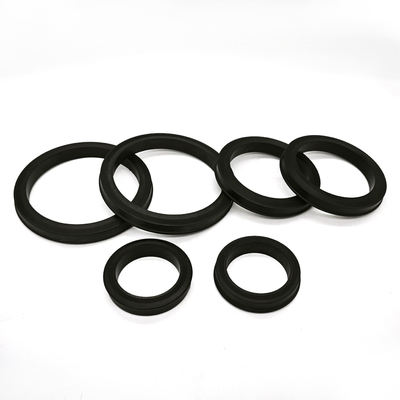

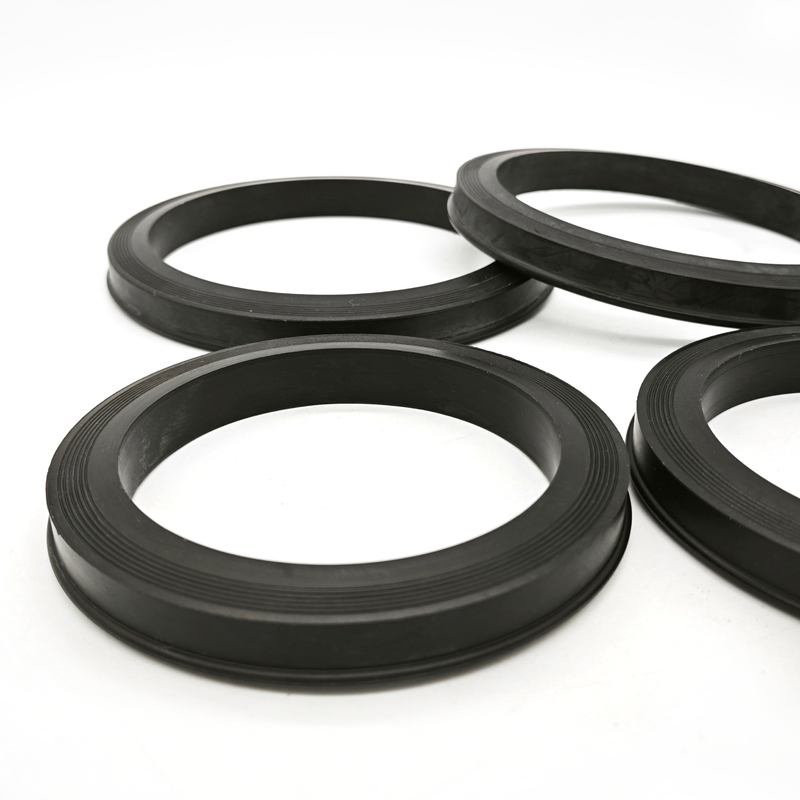

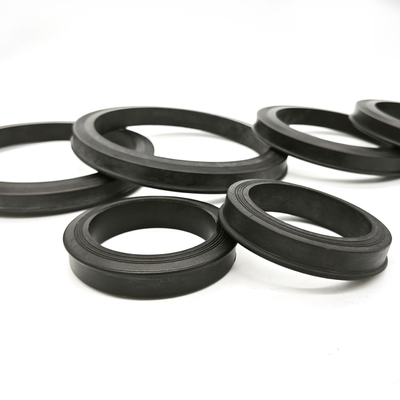

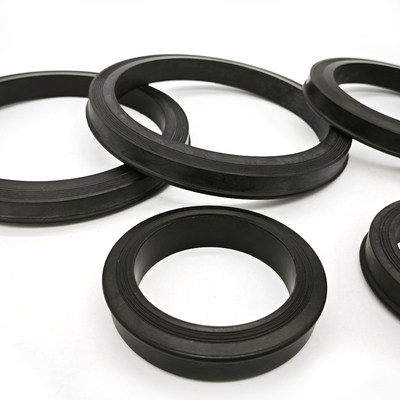

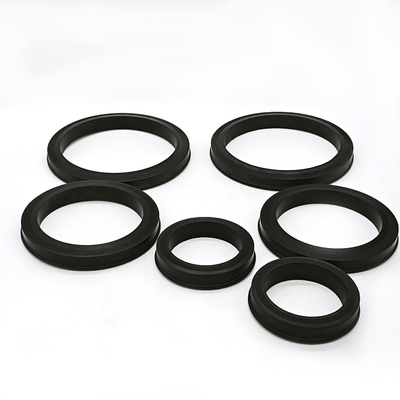

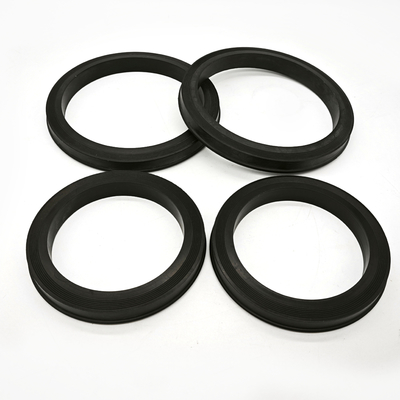

Uniones de martillo Fig 1502 para servicio de gas agrio y estándar negro 1" 2" 3" 4" Sellos de unión de martillo Anillo

Una unión de martillo se compone de un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, comprime un conjunto de sellado compuesto, evitando así fugas. El conjunto de sellado comprende un inserto metálico de tamaño para pasar a la ranura de sellado de las uniones de martillo convencionales y un pequeño sello que actúa entre el inserto, el extremo roscado y el extremo de la tuerca. El pequeño sello es convenientemente una junta tórica o un sello de unión de martillo (sello de labio) y es de un tamaño que se comprime cuando el conjunto de sellado se inserta en el extremo roscado de la unión de martillo.

El hardware de unión de martillo proporciona conexiones roscadas o soldadas con dos mitades, una mitad hembra roscada y una mitad macho de ala con tuerca giratoria que encajan y sellan al girar y luego martillar la mitad de la tuerca junto con la mitad roscada. Shanghai Qinuo suministra consultas de sellos de repuesto para figuras como 602, 1002, 1502, 2002 y 2202; confirme cada figura, tamaño y ranura por separado.

Tamaño disponible :  1", 2", 3", 4" y 5"

Material: Las opciones de compuestos NBR, FKM y HNBR se revisan frente al fluido y las condiciones de operación. Especifique la dureza del caucho y el respaldo de latón o acero inoxidable según el dibujo aprobado. Las consultas de color y material personalizados se revisan por separado.

Sellos de repuesto para uniones de martillo: Selección de figura, ranura y respaldo

Identificación de la conexión: Proporcione el fabricante de la unión, el número de figura, el tamaño nominal y el dibujo de la ranura del sello. Los tamaños nominales similares en diferentes figuras no establecen la intercambiabilidad.

Compuesto y respaldo: Indique la composición del fluido, la temperatura y las condiciones de servicio, luego especifique el elastómero requerido y el respaldo de latón o acero inoxidable. Confirme el perfil del labio y las dimensiones del respaldo según el dibujo o la muestra aprobada.

Comprobaciones de repuesto: Incluya las dimensiones del sello retirado, la condición de la ranura y las cantidades requeridas. Cualquier requisito de presión o prueba debe revisarse para el conjunto completo de la unión.

Aplicación: Los sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías utilizadas en la industria de perforación petrolera. El sello proporciona una conexión crítica hermética dentro del hardware de la unión.

Disponible para varias figuras y estilos.

– Juntas tóricas.

– Anillos de sellado de labio.

– Anillos de sellado con respaldo de latón.

– Anillos de sellado con respaldo de acero inoxidable.

Shanghai Qinuo Industry produjo una línea completa de sellos de unión de martillo.

Los sellos de repuesto para la figura 1502 requieren un tamaño de unión y un perfil de ranura de sello confirmados. Las opciones de respaldo de latón y acero inoxidable se revisan frente al dibujo del ensamblaje y el servicio del fluido. El sello solo no establece la clasificación de presión o el estado de prueba de la conexión completa.

Todos los sellos de unión de martillo disponibles listan:

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 1" , BUNA

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 1-1/2" , BUNA

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 2" , BUNA

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 3" , BUNA

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 1" ,

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 1-1/2" ,

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 2" ,

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 3" ,

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 2" , BUNA CON RESPALDO DE LATÓN

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 3" , BUNA CON RESPALDO DE LATÓN

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 4" , BUNA CON RESPALDO DE LATÓN

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 2" , CON RESPALDO DE LATÓN

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 3" , CON RESPALDO DE LATÓN

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 4" , CON RESPALDO DE LATÓN

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 2" , BUNA CON RESPALDO DE ACERO INOXIDABLE

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 3" , BUNA CON RESPALDO DE ACERO INOXIDABLE

ANILLO DE SELLO DE UNIÓN DE MARTILLO DE 4" , BUNA CON RESPALDO DE ACERO INOXIDABLE

Otros productos de caucho relativos para uso en perforación petrolera:
