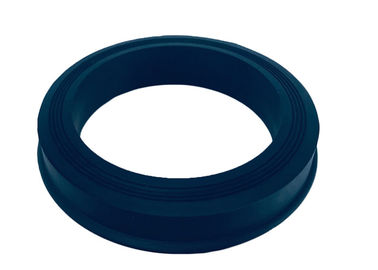

Sello de labio para unión de martillo de 2 pulgadas — Selección de compuesto Buna / FKM
Este sello de labio de repuesto se enumera para una conexión de unión de martillo de 2 pulgadas nominal. Los elastómeros sellan dentro del hardware de acoplamiento; el cuerpo de la unión, el extremo roscado y la tuerca de martillo proporcionan la conexión mecánica. Confirme la figura de la unión, las dimensiones de la ranura y el perfil del sello antes de realizar el pedido: el tamaño nominal de la tubería por sí solo no identifica un sello intercambiable.
Para un reemplazo de Buna (NBR) o FKM, especifique el fluido real, los aditivos, los productos químicos de limpieza y las temperaturas de operación. Estas familias de polímeros son alternativas que requieren una revisión de compatibilidad específica del compuesto; el color y el tamaño nominal no establecen una capacidad de servicio equivalente. Las figuras 602, 1002, 1502, 2002 y 2202 son referencias de hardware separadas y requieren el dibujo del sello correspondiente.
Tamaño disponible: 1", 2", 3", 4" y 5" tamaños de conexión nominal; este listado se centra en consultas de reemplazo de 2 pulgadas.
Material: Especifique Buna/NBR o FKM por designación de compuesto y dureza Shore A requerida. HNBR y configuraciones con respaldo metálico se pueden discutir por separado contra el dibujo del ensamblaje. Confirme la sección transversal del sello, la orientación del labio y el material de respaldo junto con los requisitos de fluido y temperatura.
| Tamaño disponible: |
1" 2" 3" 4" 5" |
| Material disponible |
Buna/NBR o FKM por compuesto especificado; alternativas HNBR sujetas a revisión de aplicación. Dureza a confirmar en el dibujo de pedido.
|
| Requisitos de presión de ensamblaje |
Especifique la presión de operación, los picos de presión y la clasificación de ensamblaje de unión aplicable. Las referencias anteriores de servicio de 15,000 PSI / prueba de 22,500 PSI requieren documentación de hardware y evidencia de prueba coincidentes; no son una clasificación o certificado de prueba independiente para este sello.
|
Aplicación:
Para sellos de repuesto en conexiones de mangueras y tuberías de campos petroleros, identifique el fabricante de la unión, la figura y el tamaño nominal. Incluya la exposición a aceite, fluidos de perforación y medios de limpieza, además de las temperaturas normales y máximas. Coincida con la geometría del sello original en lugar de seleccionar solo por el nombre del material Buna o FKM.
Configuraciones de sellos — seleccionar contra el hardware de acoplamiento
– Juntas tóricas.
– Anillos de sello de labio.
– Anillos de sello con respaldo de latón.
– Anillos de sello con respaldo de acero inoxidable.
Shanghai Qinuo suministra consultas de sellos de repuesto para uniones de martillo basadas en el perfil y el compuesto especificados.
Para un pedido de sello de labio de 2 pulgadas, proporcione un dibujo o una muestra medida con el diámetro interior, el diámetro exterior, la altura de la sección y la geometría del labio. Indique si el ensamblaje original utiliza un sello solo de elastómero, respaldo de latón o respaldo de acero inoxidable. El estilo de respaldo y el compuesto deben coincidir con los requisitos del ensamblaje; la identificación de la Figura 1502 por sí sola no prueba la idoneidad para todos los fluidos o temperaturas.
Tamaños nominales y configuraciones de respaldo relacionados — confirmar cada dibujo
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 1" , BUNA
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 1-1/2" , BUNA
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 2" , BUNA
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 3" , BUNA
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 1" — compuesto a especificar
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 1-1/2" — compuesto a especificar
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 2" — compuesto a especificar
ANILLO DE SELLO DE LABIO PARA UNIÓN DE MARTILLO DE 3" — compuesto a especificar
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 2" , BUNA CON RESPALDO DE LATÓN
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 3" , BUNA CON RESPALDO DE LATÓN
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 4" , BUNA CON RESPALDO DE LATÓN
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 2" CON RESPALDO DE LATÓN — compuesto a especificar
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 3" CON RESPALDO DE LATÓN — compuesto a especificar
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 4" CON RESPALDO DE LATÓN — compuesto a especificar
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 2" , BUNA CON RESPALDO DE ACERO INOXIDABLE
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 3" , BUNA CON RESPALDO DE ACERO INOXIDABLE
ANILLO DE SELLO PARA UNIÓN DE MARTILLO DE 4" , BUNA CON RESPALDO DE ACERO INOXIDABLE
Productos de caucho relacionados para equipos de campos petroleros:
Shanghai Qinuo Industry Co. Ltd proporciona consultas de componentes de caucho y plástico para aplicaciones industriales.
Para sellos moldeados y piezas asociadas, proporcione un dibujo o muestra, requisitos de material, tolerancias y cantidad.
Los requisitos de fabricación e inspección se acuerdan para el componente especificado. Incluya la inspección dimensional y los requisitos de documentación del compuesto con la consulta.
La gestión de calidad ISO 9001 está disponible. La documentación regulatoria, de material y de prueba específica del producto debe especificarse para el compuesto y la aplicación solicitados.
Embalaje y envío:
1: Envío exprés para pedidos pequeños o urgentes; confirme el transportista y el destino.
2: Envío aéreo: confirme los requisitos de entrega en el aeropuerto o entrega a domicilio.
3: Envío marítimo para pedidos a granel; confirme el embalaje, el destino y el calendario de envío.
Los pasos de la producción:
Para una cotización de sello de labio para unión de martillo de 2 pulgadas, envíe la figura de la unión, el dibujo o las dimensiones de la muestra, los requisitos del compuesto Buna/NBR o FKM, el fluido de servicio, el rango de temperatura y la cantidad.
