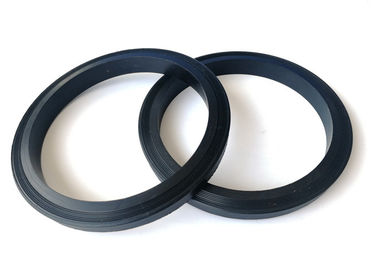

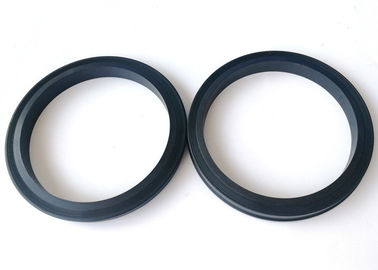

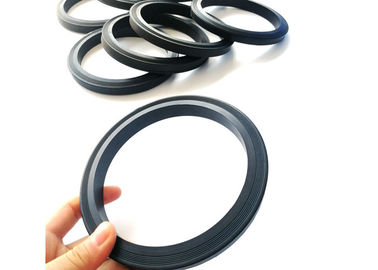

Anillos de cierre de la unión del martillo del caucho de nitrilo de NBR con 1" 2" 3" 4" 5" tamaño

Anillos de sellado NBR para uniones de martillo de 1, 2, 3, 4 y 5 pulgadas

Aplicación:

Los anillos de sellado de nitrilo NBR para uniones de martillo son elementos de sellado de repuesto para conexiones de mangueras y tuberías compatibles utilizadas en equipos de perforación petrolera. Especifique el tamaño de conexión nominal, la figura de la unión y el dibujo del sello original para que cada anillo coincida con su ranura prevista.

Descripción del producto

Una unión de martillo se compone de un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, comprime un conjunto de sellado compuesto, evitando así fugas. El conjunto de sellado comprende un inserto metálico de tamaño para pasar a la ranura de sellado de las uniones de martillo convencionales y un pequeño sello que actúa entre el inserto, el extremo roscado y el extremo de la tuerca. El pequeño sello es convenientemente una junta tórica o un sello de unión de martillo (sello de labio) y es de un tamaño que se comprime cuando el conjunto de sellado se inserta en el extremo roscado de la unión de martillo.

La unión de martillo es la conexión metálica completa; el anillo de sellado es su elemento de sellado reemplazable. Las referencias de figuras, incluidas 602, 1002, 1502, 2002 y 2202, requieren su propio dibujo del fabricante y confirmación de la ranura. No se debe asumir que los anillos de sellado son intercambiables entre figuras.

Tamaño disponible : 1", 2", 3", 4" y 5"

Material:

NBR (nitrilo/Buna-N) es el material principal de este anuncio. Especifique el compuesto exacto y la dureza Shore A para cada tamaño. HNBR y FKM son opciones de elastómero separadas; PTFE es una opción termoplástica separada y requiere su propia revisión de diseño.

Shanghai Qinuo Industry produjo una línea completa de sellos para uniones de martillo.

Para consultas de reemplazo de la Figura 1502, haga coincidir el perfil del sello y cualquier anillo de soporte de latón o acero inoxidable con el dibujo de la conexión original. La presión de trabajo y los requisitos de prueba de resistencia pertenecen al conjunto de unión completo; confirme la clasificación del fabricante, las condiciones de servicio y los registros de prueba aplicables. Un material de sellado o un tamaño nominal por sí solos no establecen una clasificación de presión.

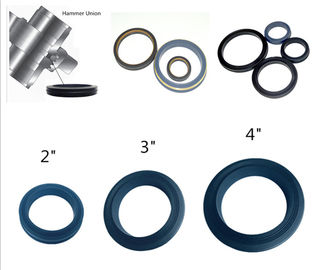

Todos los sellos de unión de martillo disponibles listan :

1'' 1502, Buna/FKM/HSN

1-1/2'' 1502, Buna/FKM/HSN

2'' 607, anillo de sellado estilo Guiberson

2'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)

3'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)

4'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)

2'' FIG 206, Buna/FKM/HSN

3'' FIG 206, Buna/FKM/HSN

4'' FIG 206, Buna/FKM/HSN

Otros productos de caucho relativos para uso en perforación petrolera:

Embalaje y envío:

1: Express: S.F., DHL, UPS, TNT, FedEx, etc., para pedidos urgentes y pequeños.

2: Envío aéreo: puerto aéreo a puerto aéreo o puerto aéreo a puerta.

3: Envío marítimo: adecuado para productos a granel. Tardará más tiempo que el envío aéreo.

Nuestra empresa

Shanghai Qinuo Industry Co. Ltd

se estableció en 2003, es una empresa nueva y de alta tecnología que integra I+D, producción y ventas. Desde su creación, nos adherimos al concepto de "Calidad para la Supervivencia, Innovación Compite por el Desarrollo", desarrollo e innovación continuos, hemos ganado una buena reputación en el país y en el extranjero.

Nuestra empresa ofrece servicios profesionales de diseño y producción de piezas de plástico, piezas de caucho y piezas mecanizadas, productos utilizados principalmente en automóviles, electrodomésticos, equipos de maquinaria y la industria petrolera y otros campos. Contamos con un equipo profesional de producción y ventas, "Alta Calidad, Alto Profesionalismo, Alta Eficiencia" son los principios de hacer las cosas.

Tenemos dos fábricas, más de 30 máquinas de moldeo por inyección, máquinas de moldeo y tornos CNC. Nuestra empresa está ubicada en el Nuevo Distrito de Pudong, Shanghai. Ambiente elegante, transporte conveniente, solo se necesitan 30 minutos desde nuestra empresa hasta el aeropuerto de Pudong.

Adoptamos un sistema integral de gestión de calidad, la documentación de cumplimiento de materiales se revisa según los requisitos del producto y del pedido especificados, nuestros productos se exportan principalmente a Estados Unidos, Canadá, Gran Bretaña, Alemania, Finlandia, Nueva Zelanda, Australia y otros países y regiones.

Los pasos de la producción:

www.unionseal.com

Bienvenido a contactarnos para más información.

Pedidos de tamaño de sellos de unión NBR: enumere cada conexión y dibujo de sello por separado

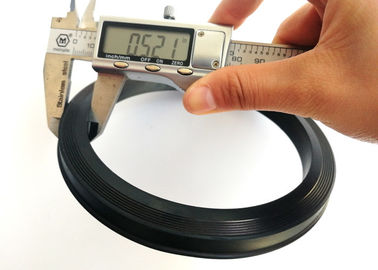

Para un pedido mixto que cubra conexiones nominales de 1, 2, 3, 4 y 5 pulgadas, enumere una línea por figura de unión, tamaño y número de pieza del sello. Incluya el diámetro interior, el diámetro exterior, las dimensiones de la sección y la cantidad. Confirme el dibujo para una consulta de 5 pulgadas en lugar de escalar las dimensiones de un sello más pequeño.

Separe los anillos de caucho liso de las construcciones con soporte de latón y acero inoxidable. Identifique el material y la geometría del soporte en el dibujo. Un sello de labio, una junta tórica y un conjunto de sellado compuesto son construcciones diferentes y deben coincidir con la ranura original.

Proporcione la formulación del aceite o fluido de perforación, los aditivos, la temperatura de operación, el ciclo de presión y los requisitos de almacenamiento para la revisión del compuesto NBR. El color negro y un rango de dureza no establecen la compatibilidad con el aceite, la idoneidad para servicio ácido o la clasificación final de la conexión. Solicite criterios de aceptación dimensionales y de materiales con la cotización.
