El sello industrial de la unión del martillo/el sello del labio del aceite con latón apoyó los anillos

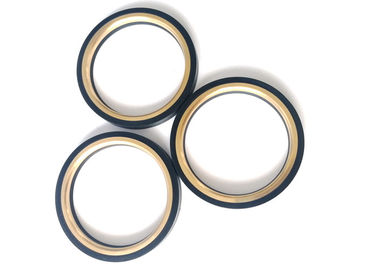

Sellos de labio para uniones martillo NBR con respaldo de latón especificado

Pedidos de sellos de unión con respaldo de latón: especifique caucho y metal como una sola construcción

El tamaño nominal de la línea no es el diámetro exterior del sello. Inspeccione la ranura de la unión y las superficies de acoplamiento antes del reemplazo y siga el procedimiento de ensamblaje original. La gestión de calidad ISO 9001 apoya la revisión de especificaciones y la inspección; el servicio especial para gas ácido requiere una calificación de compuesto separada.

                                         Aplicación

Los sellos de unión martillo se utilizan en las conexiones entre mangueras flexibles o tuberías en la industria de perforación petrolera. El sello proporciona una conexión crítica hermética dentro del herraje de la unión.

                                 Descripción del producto

Una unión martillo se compone de un extremo roscado, un extremo de tuerca y una tuerca martillo que, al apretarse, comprime un conjunto de sellado compuesto, evitando así fugas.

La construcción del sello con respaldo de latón debe coincidir con la ranura de la unión original y el perfil aprobado. Confirme las dimensiones del caucho, las dimensiones del respaldo y si el respaldo está unido o ensamblado por separado.

Utilice el perfil de sello especificado por el fabricante de la unión. Un anillo tórico y un sello de labio son diseños separados y no deben sustituirse únicamente por el tamaño nominal de la tubería.

El herraje de unión martillo proporciona la conexión de la tubería; el sello de caucho de reemplazo es un componente de ese ensamblaje. Siga las instrucciones del fabricante original para mitades compatibles, ensamblaje e inspección.

Para consultas de Figura 602, 1002, 1502, 2002 o 2202, especifique el fabricante, la figura, el tamaño nominal y el dibujo del sello. Las referencias de figura por sí solas no establecen la intercambiabilidad o la disponibilidad en stock.

Tamaño disponible : 1", 2", 3", 4" y 5"

Material:

Especifique el grado NBR (nitrilo), la dureza y la escala Shore para este sello con respaldo de latón. HNBR u otros compuestos requieren una especificación de material separada y una revisión del servicio.

Shanghai Qinuo Industry produjo una línea completa de sellos de unión martillo.

Para el servicio de Figura 1502, verifique la clasificación completa de la unión y las pruebas requeridas contra la documentación del fabricante original. Un sello de reemplazo o un respaldo de latón no establecen de forma independiente una clasificación de presión de trabajo o presión de prueba.

Las versiones con respaldo de latón y acero inoxidable requieren especificaciones de construcción separadas. Confirme el material del respaldo, las dimensiones y el ajuste para la unión real; no sustituya un material sin un dibujo aprobado.

Referencias relacionadas de sellos de unión martillo — Confirme material y dibujo:

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 1" , BUNA

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 1-1/2" , BUNA

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 2" , BUNA

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 3" , BUNA

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 1" ,

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 1-1/2" ,

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 2" ,

ANILLO DE SELLO DE LABIO PARA UNIÓN MARTILLO DE 3" ,

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 2" , BUNA CON RESPALDO DE LATÓN

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 3" , BUNA CON RESPALDO DE LATÓN

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 4" , BUNA CON RESPALDO DE LATÓN

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 2" , CON RESPALDO DE LATÓN

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 3" , CON RESPALDO DE LATÓN

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 4" , CON RESPALDO DE LATÓN

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 2" , BUNA CON RESPALDO DE ACERO INOXIDABLE

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 3" , BUNA CON RESPALDO DE ACERO INOXIDABLE

ANILLO DE SELLO PARA UNIÓN MARTILLO DE 4" , BUNA CON RESPALDO DE ACERO INOXIDABLE

Otros productos de caucho relacionados para uso en perforación petrolera:
