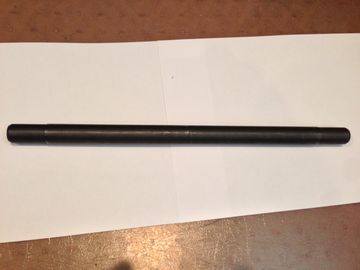

Tubos de flujo del cable metálico de 14 pulgadas de longitud para la cabeza de control de la inyección de la grasa

1. ¿Son 14 pulgadas la única dimensión necesaria para el reemplazo?
No. Especifique 14 pulgadas (355,6 mm) con su tolerancia, luego proporcione los diámetros exteriores, hombros y características finales o de retención del dibujo aprobado.
Incluya el modelo de cabezal compatible y el número de pieza del tubo original para distinguir las piezas con la misma longitud nominal.
2. ¿Qué debe incluirse en el dibujo del tubo?
a. Cota y tolerancia de longitud total.
b. Diámetro interior y tolerancia.
c. Perfil exterior, hombros y superficies de localización.
d. Geometría final y detalles de retención.
e. Acabado del calibre y requisitos de rectitud.
f. Requisitos de tratamiento superficial y marcado.
g. Grado del material, tratamiento térmico y criterios de inspección.
3. ¿Cómo se debe pedir un juego de tubos de reemplazo?
1. Identifique el modelo de cabezal y la disposición de tubos aprobada.
2. Separe las cantidades para cada calibre o número de pieza.
3. Especifique la revisión del dibujo para cada configuración.
4. Acuerde la identificación individual de las piezas y las etiquetas de embalaje.
5. Solicite los registros de material y dimensionales requeridos por el pedido.
4. ¿Qué información operativa respalda la revisión?
1. Construcción del cable, diámetro real y condición.
2. Sistema de grasa y procedimiento operativo aprobado.
3. Presión, temperatura y condiciones de fluido de ensamblaje requeridas.
4. Criterios de calificación de corrosión o servicio ácido.
5. Normas y pruebas aplicables con requisitos de aceptación específicos.

Para la adquisición de tubos de flujo de cabezal de grasa de 14 pulgadas, proporcione el dibujo completo del tubo, el calibre seleccionado, la identificación del cabezal y las cantidades por número de pieza.
Las configuraciones de reemplazo personalizadas requieren la aprobación del dibujo y la confirmación de la compatibilidad del cabezal antes de la instalación.
