Anillos Cuadrados, Anillos X y Anillos O — Selección de Sección Transversal y Cavidad

Tipos de Sellos y Dimensiones de Pedido:

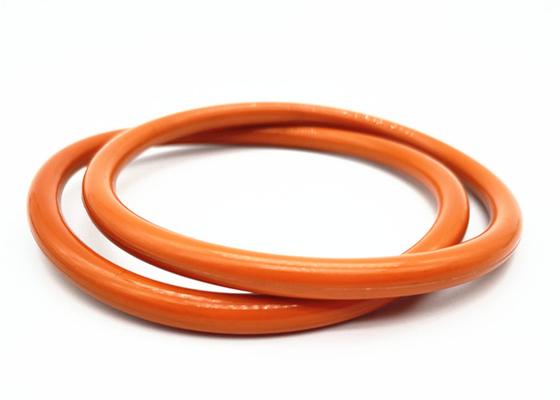

1: Anillos O AS568

Para un anillo O de sección circular, especifique el número de guión AS568 o el diámetro interior métrico y la sección transversal, las tolerancias dimensionales y el compuesto. Una referencia de tamaño define las dimensiones; no establece la idoneidad para un fluido, presión o temperatura particular.

Las opciones de material de caucho incluyen FEPM, EPDM, FKM, fluorosilicona, HNBR, NBR y silicona. Seleccione el compuesto y la dureza exactos según el medio y la temperatura de operación.

Las construcciones de uretano, PTFE y encapsuladas en FEP requieren una revisión separada del material y la cavidad; no las trate como intercambiables con un anillo O de caucho moldeado convencional.

2: Anillos O de Perfluoroelastómero (FFKM) AS568

Para una consulta de anillo O FFKM, proporcione el tamaño, los productos químicos del proceso, la concentración, el rango de temperatura y la documentación requerida. La selección del grado es importante para aplicaciones industriales y de semiconductores.

La compatibilidad química y los límites de temperatura dependen del compuesto FFKM específico. Los requisitos de contacto con alimentos, farmacéuticos o aeroespaciales necesitan la especificación aplicable y la documentación del compuesto.

3: Anillos de respaldo para Anillos O AS568

Los anillos de respaldo soportan un anillo O primario u otro sello especificado adyacente a un espacio de extrusión. Proporcione el dibujo completo de la ranura y la pila de sellos para la aplicación seleccionada.

Los anillos de respaldo contorneados, divididos y sólidos tienen una geometría y requisitos de instalación distintos. Especifique el material, los diámetros interior y exterior, el grosor y la dirección de la presión antes de la sustitución.

4: Anillos O métricos

Para anillos O métricos, proporcione el diámetro interior y la sección transversal con tolerancias. Si un dibujo se refiere a ISO 3601-1, JIS B 2401, DIN 3771 u otro sistema de tamaño, incluya la designación y la edición aplicable para que las dimensiones puedan coincidir.

Material: especifique el compuesto, la dureza, la formulación del fluido y la temperatura de operación para su revisión.

5: Sellos de Anillo X — especifique la sección de cuatro lóbulos, el diámetro interior, las dimensiones de la sección y el dibujo de la ranura. Confirme el aplastamiento, el movimiento y la dirección de la presión para la cavidad prevista.

6: Sellos de Anillo Cuadrado — especifique los diámetros interior y exterior, el grosor axial y la geometría de la sección. Una sección cuadrada debe verificarse con la ranura; no es un reemplazo directo de anillo O o anillo X solo por diámetro.

Otros productos relacionados:

Sellos de unión de martillo:

Los sellos de unión de martillo se utilizan en conexiones de tubería de estilo de unión de martillo para establecer líneas de flujo y prevenir fugas.

Tamaño disponible: 1", 2", 3", 4" y 5"

Las opciones de material incluyen NBR, FKM y HNBR, con versiones de soporte de latón o acero inoxidable para diseños de unión especificados. Proporcione la figura de la unión, el tamaño, la geometría de acoplamiento y las condiciones de servicio. El HNBR por sí solo no establece la calificación para gas ácido; se requieren pruebas específicas del compuesto y datos de aplicación.

Copas de barrido:

Las copas de barrido sellan contra la tubería o la carcasa durante el barrido. Seleccione el diseño de la copa con las dimensiones de la tubería, el ajuste del mandril, el fluido, las condiciones de arena y la carga prevista; confirme la compatibilidad para la operación específica del pozo.

Estilos MV, TA, TUF, NUF y V.

Anillos O o kits de caucho

Para anillos O o kits AS568, envíe los tamaños de guión, el compuesto y las cantidades requeridas; confirme las herramientas y la disponibilidad para las piezas seleccionadas.

Especifique el color, la dureza y los requisitos de embalaje con el pedido.

Otros accesorios de caucho y plástico para campos petroleros:

Empujadores de caucho

Protectores de roscas

Tubos de flujo

Envíe el dibujo del accesorio y la aplicación prevista para cotización.
