Sellos de Unión de Ala de Nitrilo con Respaldo de Latón o Acero Inoxidable

Sellos de Unión de Martillo:

Los sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías en la industria de perforación petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del herraje de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Algunos perfiles como Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002, etc. requieren un Sello de Labio de Unión de Martillo o una junta tórica, dependiendo del tamaño de la Unión de Martillo.

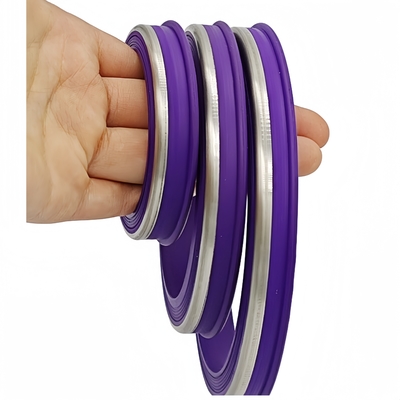

Producimos sellos de Unión de Martillo de 1", 1.5", 2", 3", 4", 6" y 7" en compuestos NBR, FKM o HNBR seleccionados para los requisitos de fluido y servicio especificados. Además de los sellos de goma moldeada estándar, ofrecemos estos con un anillo anti-extrusión de latón o acero inoxidable.

Sellos de unión de ala de nitrilo: identificación de piezas de repuesto

Para una consulta de sello de repuesto de nitrilo, proporcione el fabricante de la unión de ala, la figura, el tamaño de conexión nominal y el perfil del sello original. Confirme el compuesto NBR aprobado y la dureza en lugar de seleccionar solo por el color negro. Si se especifica el respaldo, incluya el grado de latón o acero inoxidable y las dimensiones del anillo en el dibujo. Los tamaños listados de 1 a 7 pulgadas se refieren a las conexiones de la unión; verifique las dimensiones reales del sello por separado. Mantenga las alternativas FKM o HNBR como selecciones de compuestos separadas para su revisión frente al fluido y la temperatura previstos. Confirme la clasificación completa del conjunto de la unión antes de realizar el pedido.

Qué ofrecemos en Shanghai Qinuo Industry:

Juntas tóricas de goma

• Juntas tóricas de goma - Juntas tóricas de goma serie As568/ Juntas tóricas de goma estándar JB.
• Juntas tóricas de goma encapsuladas - juntas tóricas de goma de silicona/FKM
• Juntas tóricas de goma con recubrimiento de PTFE - juntas tóricas de goma de varios colores

Sellos de unión de martillo - 1" 1.5" 2 3" 4" 6" 7"

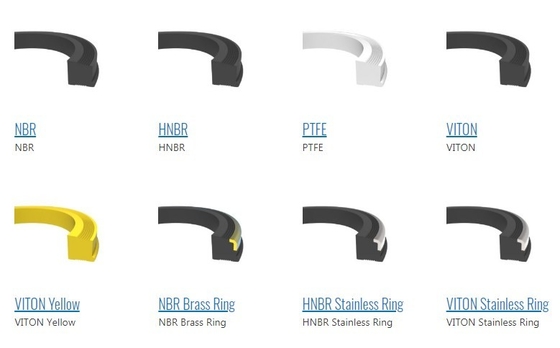

• Sellos de unión de martillo de goma - tipo de goma Buna/FKM/HNBR

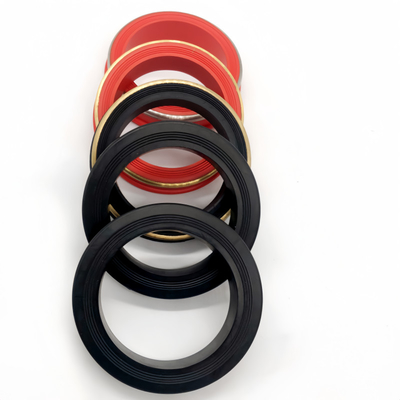

• Tipos de goma con respaldo de latón o acero inoxidable

Copas de limpieza

• Tipo V 4" 5.5" etc.
• Tipo TA
• Tipo MV
• Tipo NUF
• Tipo TUF

​

Kits de sellos de goma - embalaje o etiqueta personalizados disponibles

• Herramienta de ajuste #10 - Con disco de ruptura
• Herramienta de ajuste #20 - Con disco de ruptura
• Kit de herramienta de ajuste compacto AP
• Kit de sello para tubos de grasa
• Kits cortos de 3 1/2”
• Kit de barra de peso de 3 - 1/8"
• Kit de cabeza de disparo Baker #10
• Kit de cabeza de disparo #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de reacondicionamiento T-BRT
• Set T-1
• Kits de reacondicionamiento de cabeza de stripper GC

Componentes de cable metálico:

1) Disco de alivio de presión, chapado ZD (aplicación: disco de ruptura (purga))

2) Pasador de goma - negro

3) Pasador de nylon - natural

4) Tuerca de retención, acero, chapado ZD (disponible también plana, biselada) (aplicación: tuerca de retención)

5) Tapón de acero roscado, con corte de torno (aplicación: tapón de puerto de 5")

6) Tapón de latón roscado (aplicación: tapón de herramienta de ajuste )

Más imágenes de nuestros productos como referencia:

Vista de esquina de nuestra fábrica:

Nuestra capacidad de servicio:

Preguntas frecuentes:
