Sellos para Uniones de Martillo Morado — Identificación de Compuesto y Ajuste de Anillo de Respaldo para Uniones de 1 a 4 Pulgadas
Un sello de unión de martillo es un tipo de sello que se utiliza en conexiones de tubería tipo unión de martillo. Las uniones de martillo son un tipo de acoplamiento de conexión rápida que se utiliza para unir dos piezas de tubería. Se utilizan a menudo en la industria del petróleo y el gas, así como en otras industrias donde es importante poder conectar y desconectar tuberías rápidamente.
Los sellos de unión de martillo están hechos de una variedad de materiales, incluyendo elastómeros, metal y materiales compuestos. El rendimiento del sellado depende del perfil de sello aprobado, la condición de la unión, el compuesto y la instalación. Los sellos de unión de martillo están disponibles en una variedad de tamaños y estilos para adaptarse a diferentes tamaños de tubería y aplicaciones.
Los sellos de unión de martillo son un componente crítico de las conexiones de tubería tipo unión de martillo. Seleccione el sello para el fabricante de unión exacto, la figura y el tamaño nominal; la clasificación de presión pertenece a la conexión completa.
Algunos perfiles como Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. requieren un sello de labio para unión de martillo o una junta tórica dependiendo del tamaño de la unión de martillo.

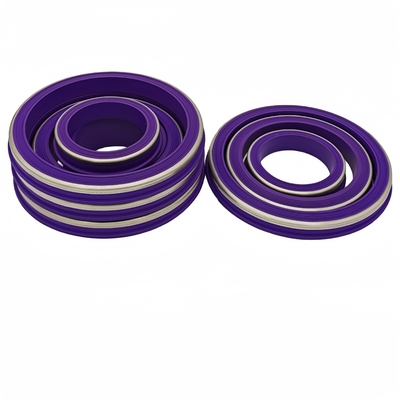

Las referencias de tamaño nominal de unión incluyen 1, 1.5, 2, 3, 4, 6 y 7 pulgadas. Los grados de nitrilo, FKM o HNBR se seleccionan según el fluido y la temperatura reales; el servicio de gas amargo requiere una calificación específica del compuesto. Además de los sellos de goma moldeada estándar, ofrecemos estos con un anillo antiextrusión de latón o acero inoxidable.
| Tamaño: |
1" 1.5" 2" 3" 4" 6" 7" |
| Material: |
NBR, FKM o HNBR según compuesto aprobado; el PTFE requiere una revisión de construcción separada |
| Tipos: |
goma/ goma+latón de respaldo/goma+acero inoxidable de respaldo |
Aquí hay algunos de los beneficios de usar sellos para uniones de martillo:
Instalación rápida y fácil: Siga el procedimiento del fabricante de la unión y confirme el perfil, la condición de la ranura y el asiento del anillo de soporte antes del ensamblaje.
Ajuste de sellado: Confirme la geometría de instalación del sello contra la unión especificada; el rendimiento de fugas requiere aceptación específica del equipo.
Duradero: El comportamiento de desgaste y extrusión depende del grado aprobado, la geometría de soporte y las condiciones de operación reales.
Rentable: Los sellos para uniones de martillo son una opción rentable para sellar conexiones de tubería tipo unión de martillo.
Si está buscando una forma confiable y rentable de sellar conexiones de tubería tipo unión de martillo, entonces los sellos para uniones de martillo son una buena opción.
Qué ofrecemos en Shanghai Qinuo Industry:
Juntas tóricas de goma
- Juntas tóricas de goma - Juntas tóricas de goma serie As568/Juntas tóricas de goma estándar JB.
- Juntas tóricas de goma encapsuladas - juntas tóricas de goma de silicona/FKM
- Juntas tóricas de goma con recubrimiento de PTFE - juntas tóricas de goma de varios colores
Sellos para uniones de martillo - 1" 1.5" 2'' 3" 4" 6" 7"
- Sellos para uniones de martillo de goma - tipo de goma Buna/FKM/HNBR

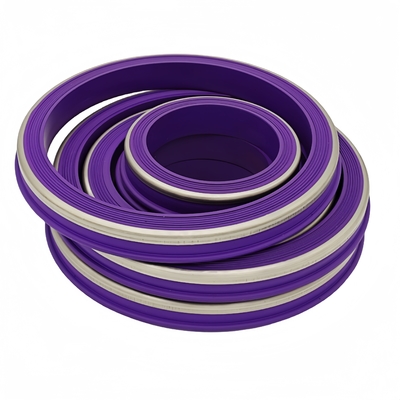

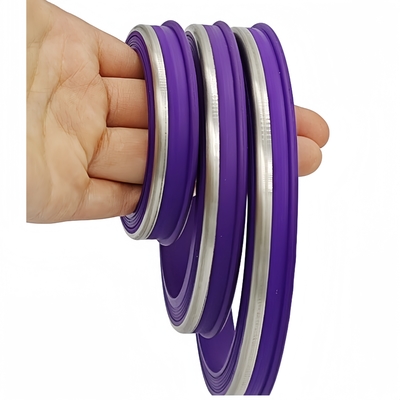

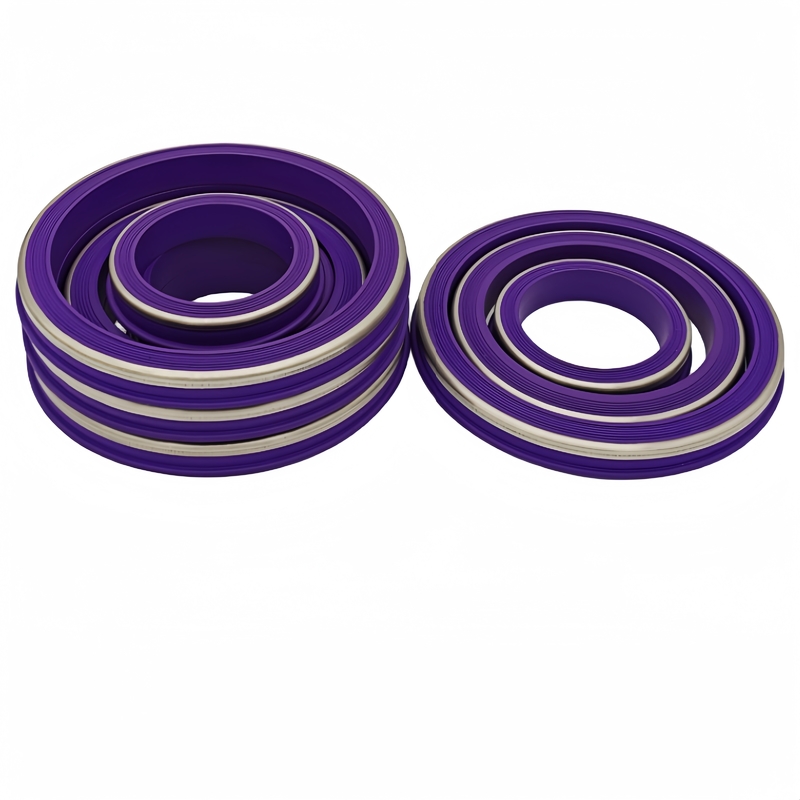

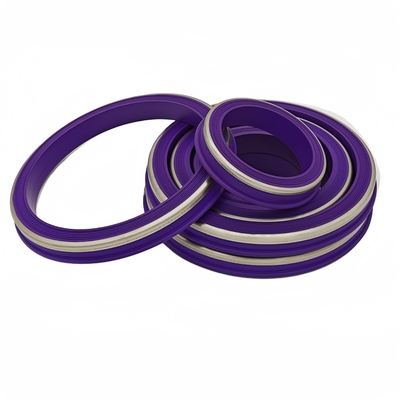

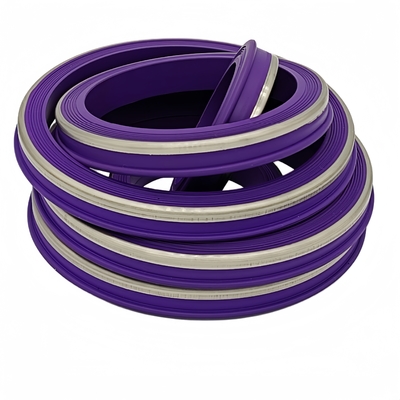

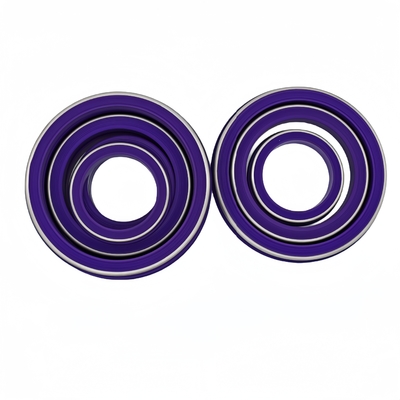

- Sellos para uniones de martillo de goma con respaldo de latón/acero inoxidable
Copas de barrido
- Tipos V 4" 5.5" etc.
- Tipo TA
- Tipo MV
- Tipo NUF
- Tipo TUF
Kits de sellos de goma - embalaje o etiqueta personalizados disponibles
- Herramienta de ajuste #10 - Con disco de ruptura
- Herramienta de ajuste #20 - Con disco de ruptura
- Kit de herramienta de ajuste compacto AP
- Kit de sellos para tubos de grasa
- Kits cortos de 3 1/2”
- Kit de barra de peso de 3 - 1/8"
- Kit de cabeza de disparo Baker #10
- Kit de cabeza de disparo #20
- Kits #20 BP3.SEC
- Kits #10 BP3.SEC
- Kit de reacondicionamiento T-BRT
- Set T-1
- Kits de reacondicionamiento de cabeza de stripper GC
Componentes de cable de alambre:
1) Disco de alivio de presión, chapado en ZD (aplicación: disco de ruptura (purga))
2) Pasador de goma - negro
3) Pasador de nylon - natural
4) Tuerca de retención, acero, chapado en ZD (disponible plano, biselado también) (aplicación: tuerca de retención)
5) Tapón de acero roscado, con corte de torno (aplicación: tapón de puerto de 5")
6) Tapón de latón roscado (aplicación: tapón de herramienta de ajuste )
Elementos de empaque de goma:
Salva-aceites de goma:
Contáctenos para la selección de sellos y anillos de respaldo:
www.unionseal.com
Sellos de repuesto morados: identifique la pieza existente antes de elegir un compuesto
| Verificación de reemplazo |
Información a proporcionar |
| Identidad del sello existente |
Envíe el número de pieza original, el fabricante de la unión y la figura, con fotografías y un dibujo con dimensiones. El color morado es un detalle de identificación, no una prueba de HNBR o FKM. |
| Ajuste dimensional |
Registre el tamaño nominal de la unión, la sección transversal del sello, las dimensiones del labio y la geometría de la ranura. Los sellos de apariencia similar de diferentes figuras requieren una confirmación de ajuste separada. |
| Soporte metálico |
Especifique la construcción de respaldo de latón o acero inoxidable y su posición. Confirme si el reemplazo incluye el anillo de soporte. |
| Aprobación del compuesto |
Identifique el grado del polímero, la dureza requerida y la exposición al fluido. El PTFE es una construcción termoplástica separada en lugar de un equivalente de elastómero coloreado. |
| Límites de servicio |
Revise los picos de temperatura, los ciclos de presión y la composición del gas en comparación con el material aprobado y la especificación completa de la conexión. |
