Opciones de sellos de unión de martillo por figura, compuesto y respaldo de acero inoxidable

Sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías utilizadas en la industria petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del herraje de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Algunos perfiles como Fig 206, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002, etc. requieren un sello de labio para unión de martillo o una junta tórica, dependiendo del tamaño de la unión de martillo.

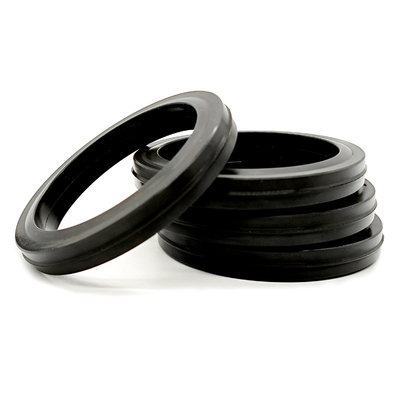

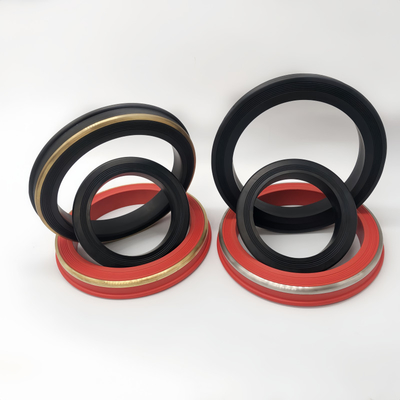

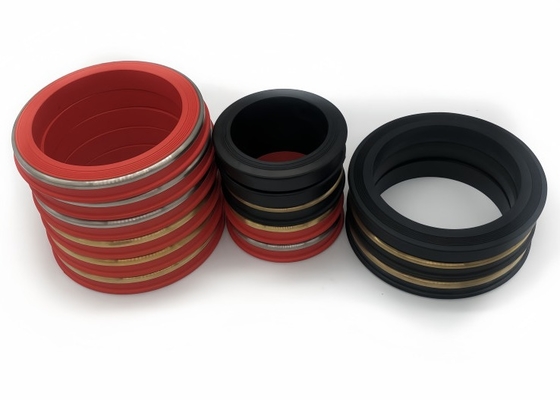

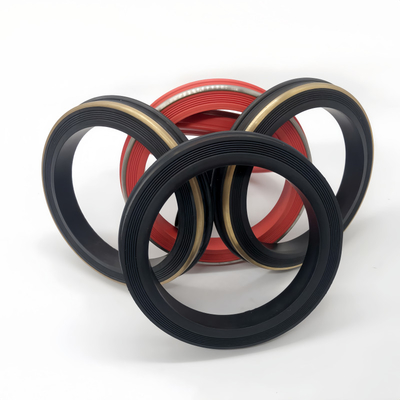

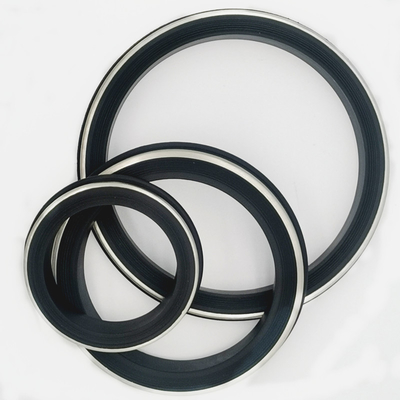

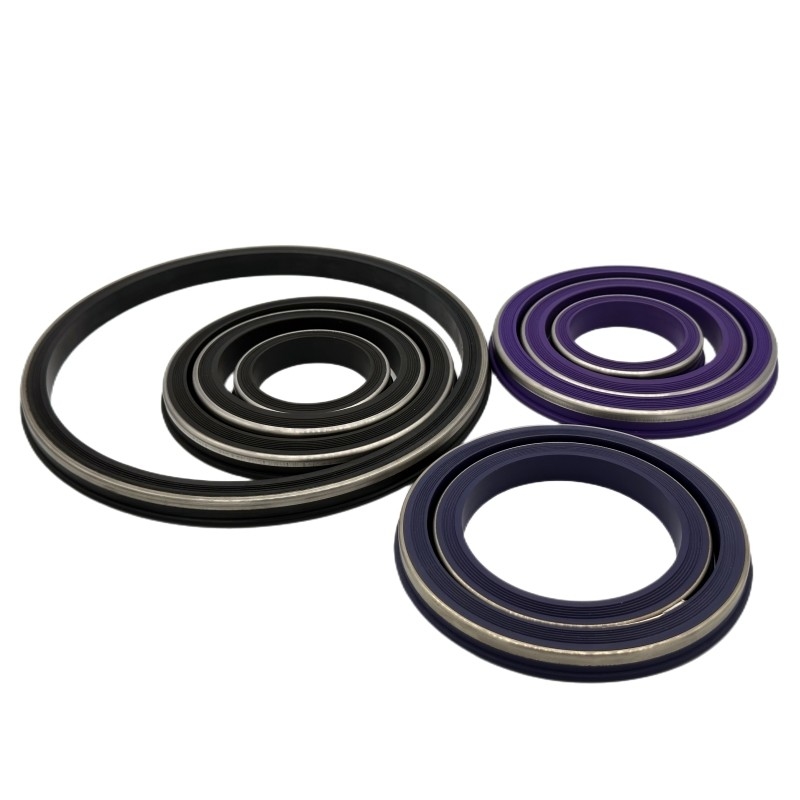

Producimos sellos de unión de martillo de 1", 1.5", 2", 3", 4", 6" y 7" en compuestos NBR, FKM o HNBR seleccionados para el fluido y los requisitos de servicio especificados. Además de los sellos de goma moldeada estándar, ofrecemos estos con un anillo antiextrusión de latón o acero inoxidable.

Comparación de perfiles de sellos de unión en múltiples referencias de figuras

Envíe cada consulta de Figura 206, 1004, 1502, 2002, 602 o 1002 como una referencia de pieza separada con su fabricante y tamaño nominal. Estas referencias no establecen un perfil de sello común ni una clasificación de presión compartida. Confirme si el ensamblaje requiere una junta tórica, un sello de labio o un sello con respaldo utilizando su dibujo. Para el respaldo de acero inoxidable, defina el grado y las dimensiones del anillo junto con el perfil de goma. Especifique NBR, HNBR o FKM según el compuesto aprobado y la exposición prevista al fluido. Mantenga la revisión del dibujo, la cantidad y los detalles del respaldo en cada línea de cotización para respaldar los pedidos repetidos.

Qué ofrecemos en Shanghai Qinuo Industry:

Juntas tóricas de goma

• Juntas tóricas de goma - Juntas tóricas de goma serie As568/ Juntas tóricas de goma estándar JB.
• Juntas tóricas de goma encapsuladas - Juntas tóricas de goma de silicona/FKM
• Juntas tóricas de goma con recubrimiento de PTFE - Juntas tóricas de goma de varios colores

Sellos de unión de martillo - 1" 1.5" 2 3" 4" 6" 7"

• Sellos de unión de martillo de goma - Tipo de goma Buna/FKM/HNBR
• Goma con respaldo de latón o acero inoxidable

Copas de limpieza

• Tipo V 4" 5.5" etc.
• Tipo TA
• Tipo MV
• Tipo NUF
• Tipo TUF

​

Kits de sellos de goma - Embalaje o etiqueta personalizados disponibles

• Herramienta de ajuste #10 - Con disco de ruptura
• Herramienta de ajuste #20 - Con disco de ruptura
• Kit de herramienta de ajuste compacto AP
• Kit de sello para tubos de grasa
• Kits cortos de 3 1/2”
• Kit de barra de peso de 3 - 1/8"
• Kit de cabeza de disparo Baker #10
• Kit de cabeza de disparo #20
• Kits #20 BP3.SEC
• Kits #10 BP3.SEC
• Kit de reacondicionamiento T-BRT
• Set T-1
• Kits de reacondicionamiento de cabeza de stripper GC

Componentes de cable de alambre:

1) Disco de alivio de presión, chapado en ZD (aplicación: disco de ruptura (purga))

2) Pasador de goma - negro

3) Pasador de nylon - natural

4) Tuerca de retención, acero, chapado en ZD (disponible plano y biselado) (aplicación: tuerca de retención)

5) Tapón de acero roscado, con torneado (aplicación: tapón de puerto de 5")

6) Tapón de latón roscado (aplicación: tapón de herramienta de ajuste)

Más imágenes de nuestros productos como referencia:

Vista de esquina de nuestra fábrica:

Nuestra capacidad de servicio:

Preguntas frecuentes:
