Copas de obturador para petróleo, gas y condensado de gas: Selección de compuesto y ensamblaje

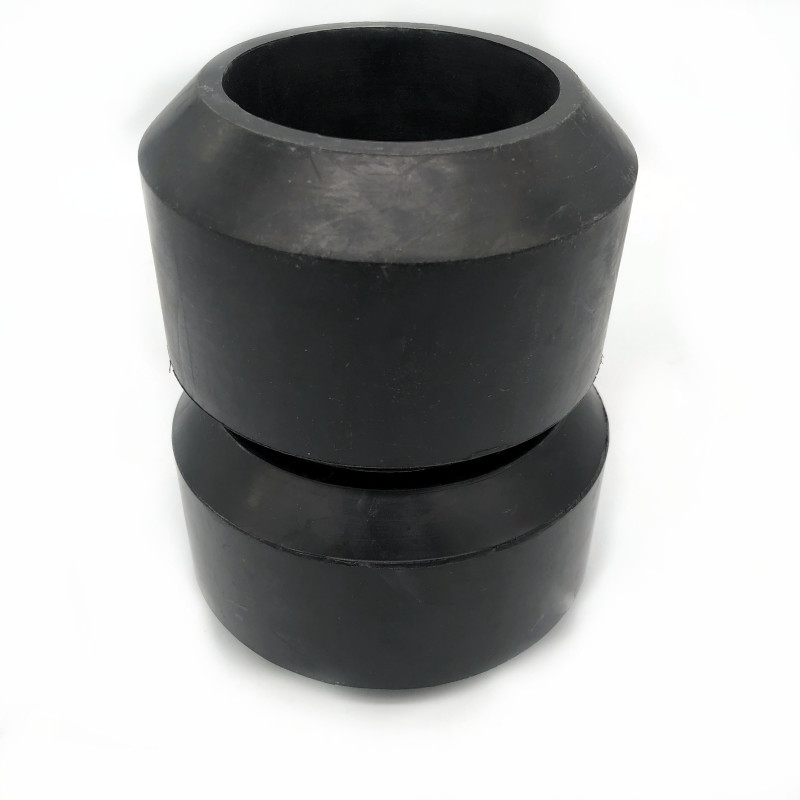

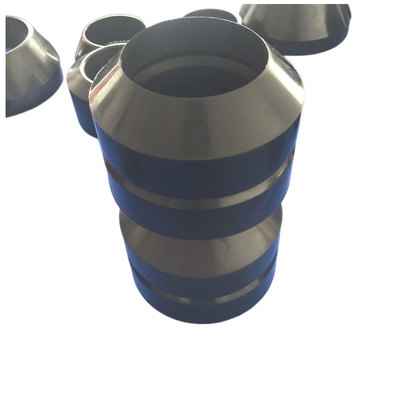

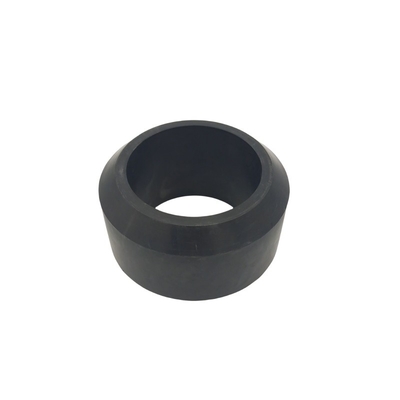

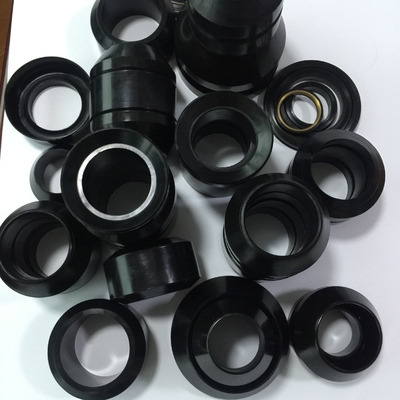

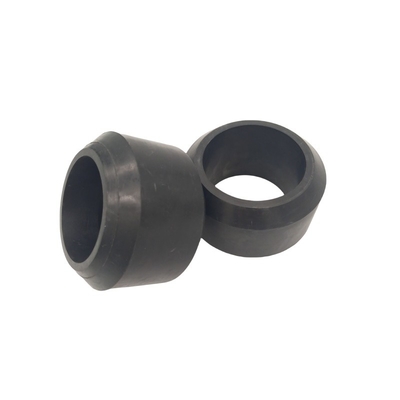

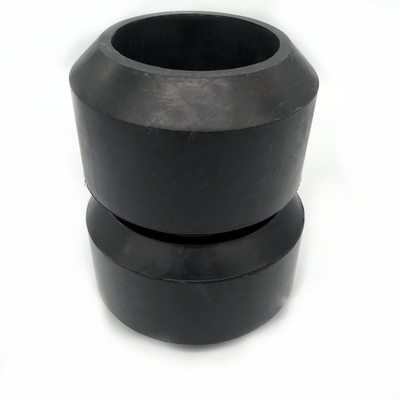

Las copas de obturador de caucho son componentes de sellado para herramientas de fondo de pozo especificadas que se utilizan en el aislamiento zonal y operaciones relacionadas. Las opciones de caucho FKM, HNBR y nitrilo se revisan en función de la composición del fluido y las condiciones de operación. La perforabilidad y el rendimiento completo de la herramienta deben especificarse para el ensamblaje seleccionado.
Características de las copas de obturador de caucho para petróleo:
1) La idoneidad de presión y temperatura requiere la calificación del ensamblaje especificado.
2) Confirme las dimensiones de la copa, el refuerzo y el dibujo de la herramienta de acoplamiento.
3) Opciones nominales de 3.5, 4.5 y 5.5 pulgadas o tamaños personalizados basados en dibujos.
4) Para una prueba solicitada de 150 °C (302 °F), acuerde el compuesto, la presión, el fluido, la duración y los criterios de aceptación.
5) Si se requiere una prueba de 30 ciclos, defina las condiciones del ciclo y los criterios de aceptación.
6) Los tamaños personalizados grandes, incluida una copa de 30 pulgadas solicitada, requieren una revisión de factibilidad del dibujo y del molde.
Aplicación
Entorno de aplicación: petróleo, gas, condensado de gas
Shanghai Qinuo suministra copas de obturador y copas de repuesto según las dimensiones y los detalles de construcción acordados. Proporcione la referencia de la pieza, la revisión del dibujo y las condiciones de servicio para una revisión de ajuste y compuesto.
Fabricamos tanto copas de obturador de esqueleto de alambre / malla de alambre / marco de alambre como copas de obturador de caucho sin malla.
Las referencias de tubería y revestimiento deben distinguirse de las dimensiones de la copa terminada. Especifique el diámetro interior real, las dimensiones de montaje y la geometría del labio de sellado para la herramienta seleccionada.
| Presión de operación |
Solicitada 35 MPa; sujeta a calificación de ensamblaje completo |
| Entorno |
petróleo, gas, condensado de gas |
| Material disponible |
Caucho FKM, HNBR y nitrilo; compuesto seleccionado para el servicio |
Otros productos de caucho relacionados:
Nuestros productos se utilizan ampliamente en todo tipo de automóviles, maquinaria, electrodomésticos, productos electrónicos, aparatos eléctricos, papelería, computadoras, equipos de petróleo y repuestos de hardware.
También podemos proporcionar copas de obturador de caucho para campos petroleros
- La copa de obturador TA es una copa de caucho macizo de uso medio con labios variables que ofrece mayor flexibilidad bajo cargas más ligeras.
- La copa de obturador MV es una copa de caucho macizo de uso ligero con múltiples labios flexibles y curvados hacia arriba para fluidos que contienen arena en suspensión. Seleccione el tamaño de la copa y la carga para el ensamblaje de obturación.
- La copa de obturador V es una copa de caucho macizo, flexible, de un solo labio, tipo anillo, moldeada sobre un casquillo de acero. Es ideal para levantar fluidos cargados de arena y para obturación de carga ligera. Es una versión única de la copa de obturador MV.
- La copa de obturador TUF es una copa de caucho sintético flexible con alambres de refuerzo de acero para resortes para cargas pesadas, pero es lo suficientemente flexible para cargas ligeras o medianas.
- La copa de obturador UF es una copa de caucho sintético de uso general que contiene alambres de acero para resortes fuertes y flexibles.
- La copa de obturador J es una copa duradera y de uso pesado con un labio largo y flexible y fuertes alambres de refuerzo de acero que proporcionan un buen sello de carrera ascendente para levantar cargas pesadas.
- La copa de obturador GW es una copa pesada y flexible de un solo labio reforzada con alambre de acero para resortes. El labio sobredimensionado crea un buen sello de carrera ascendente.
Productos de caucho moldeado
Productos de caucho unidos con metal
Productos de caucho extruido
Embalaje y envío
1: Express: S.F., DHL, UPS, TNT, FedEx, etc., para pedidos urgentes y pequeños.
2: Envío aéreo: puerto aéreo a puerto aéreo, o puerto aéreo a puerta.
3: Envío marítimo: adecuado para productos a granel. Tardará más tiempo que el envío aéreo.
Nuestra empresa
Shanghai Qinuo Industry Co. Ltd fue establecida en 2003, es una empresa nueva y de alta tecnología que integra I+D, producción y ventas. Desde su creación, nos adherimos al concepto de "Calidad para la Supervivencia, Innovación Compite por el Desarrollo", desarrollo e innovación continuos, hemos ganado una buena reputación en el país y en el extranjero.
Nuestra empresa proporciona servicios profesionales de diseño y producción de piezas de plástico, piezas de caucho y piezas mecanizadas, productos utilizados principalmente en automóviles, electrodomésticos, equipos de maquinaria y la industria del petróleo y otros campos. Contamos con un equipo profesional de producción y ventas, "Alta Calidad, Alta Profesionalidad, Alta Eficiencia" son los principios de hacer las cosas.
Tenemos dos fábricas, más de 30 máquinas de moldeo por inyección, máquinas de moldeo y tornos CNC. Nuestra empresa está ubicada en el Nuevo Distrito de Pudong, Shanghai. Entorno elegante, transporte conveniente, solo se necesitan 30 minutos desde nuestra empresa hasta el aeropuerto de Pudong.
Utilizamos un sistema de gestión de calidad ISO 9001. Acordamos la documentación de materiales requerida, los registros de inspección y las pruebas de productos aplicables con el pedido.
Preguntas frecuentes
1. ¿Qué se necesita para seleccionar una copa de obturador?
Proporcione el modelo de la herramienta, las dimensiones de la copa y la revisión del dibujo, incluida la geometría de montaje y los detalles de refuerzo.
Incluya la composición del fluido, la temperatura, la presión diferencial y el tiempo de exposición para la revisión del compuesto.
2. ¿Qué construcción se debe especificar?
a. Construcción de caucho macizo o reforzado, según lo requiera el diseño de la herramienta.
b. Detalles del esqueleto de alambre, malla o marco donde se utilicen.
c. Geometría del labio de sellado y dimensiones de montaje.
d. Compuesto y dureza nominal con tolerancias.
e. Requisitos de aprobación de muestras e inspección dimensional.
f. Condiciones de prueba del ensamblaje y criterios de aceptación.
g. Identificación de la pieza y marcado de revisión donde sea necesario.
3. ¿Un tamaño nominal establece un ajuste de reemplazo?
1. Confirme el diámetro interior real en lugar de depender solo de una designación nominal de tubería o revestimiento.
2. Verifique el diámetro de montaje de la copa y las dimensiones axiales.
3. Revise el perfil del labio y el refuerzo contra el dibujo.
4. Empareje el compuesto con la exposición al fluido y la temperatura.
5. Apruebe los requisitos de prueba dimensionales y de ensamblaje antes de la producción.
4. ¿Cuál es su ventaja?
1. Tiene una cadena de suministro de apoyo sólida y madura
2. Menores costos de molde
3. Alta eficiencia de capacidad de desarrollo y diseño y corto tiempo de proceso.
4. Rentable y buena actitud de servicio.
5. Personal de ventas de exportación más profesional que conoce muy bien el procesamiento de caucho.
Para una copa de obturador de repuesto, envíe la referencia de la herramienta, el dibujo o una muestra representativa y las condiciones de servicio previstas.
Damos la bienvenida a productos hechos a medida, esperamos su dibujo de diseño o muestras originales.
Bienvenido a contactarnos para más información.
