Sello de repuesto para unión de martillo de línea de aceite nominal de 3 pulgadas
Introducción del producto

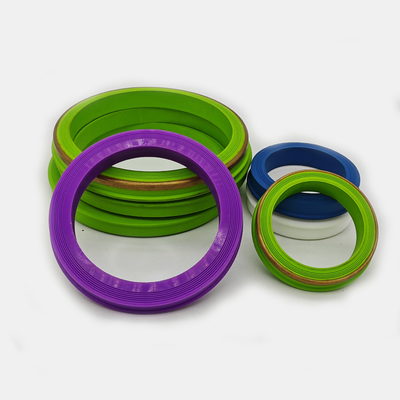

Los sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías utilizadas en la industria de perforación petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del hardware de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Introducción de materiales
NBR, HNBR y FKM son alternativas de compuestos de caucho. El PTFE es un termoplástico que requiere una revisión separada del perfil y el soporte. Compare el grado seleccionado con el fluido especificado y la exposición operativa.
| Material |
Rango de temperatura |
Ventaja |
Deficiencias |
| NBR (Nitrilo, Buna-N) |
Temperatura de NBR según el compuesto seleccionado
Confirmar la exposición continua y máxima
|
1. Actualmente, el caucho más utilizado en la industria de sellos
2. Equilibrio excepcional de buenas propiedades mecánicas, de desgaste y resistencia química
3. Resistencia a la mayoría de los aceites y grasas minerales
|
No usar con líquidos de frenos a base de glicol ni ácidos fuertes |
| HNBR |
Temperatura de HNBR según el compuesto seleccionado
Confirmar los requisitos de fluido y equipo
|
1. Compuesto a base de nitrilo con resistencia química mejorada
2. Amplio rango de temperatura
3. Material de alta resistencia que resiste la extrusión, la abrasión y el desgaste
4. Adecuación al agua y al vapor según el compuesto y la exposición seleccionados
5.La idoneidad para servicio agrio requiere calificación específica del compuesto
6.Comúnmente utilizado con aceites de petróleo y CO2
|
No usar con hidrocarburos clorados, disolventes polares o ácidos fuertes |
| FKM (Fluorocarbono) |
Temperatura de FKM según el compuesto seleccionado
Confirmar los requisitos de fluido y equipo
|
1. Excelente resistencia a temperaturas más altas, aceites de petróleo y gasolina
2. Amplia gama de resistencia química
3. Gran resistencia al ozono, a la intemperie y al envejecimiento
|
1. Pobre característica a bajas temperaturas
2. Revisar gas agrio, aminas, agua caliente y vapor contra el grado exacto de FKM
|
| PTFE |
Temperatura de PTFE por grado y diseño de sellado
Revisión separada de la construcción termoplástica
|
1. Resistencia química, resistencia a varios disolventes orgánicos
2. Alto rendimiento de sellado
3. Antienvejecimiento
4. Resistencia a altas temperaturas
|
|
Lista de todos los sellos de unión de martillo disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
Anillo de sellado estilo Guiberson 2'' 607
2'' 602/1002/1502, Buna/FKM/HSN (soporte de latón/acero inoxidable)
3'' 602/1002/1502, Buna/FKM/HSN (soporte de latón/acero inoxidable)
4'' 602/1002/1502, Buna/FKM/HSN (soporte de latón/acero inoxidable)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
3'' FIG 206, Buna/FKM/HSN; tamaño de guion según dibujo de acoplamiento
4'' FIG 206, Buna/FKM/HSN; tamaño de guion según dibujo de acoplamiento

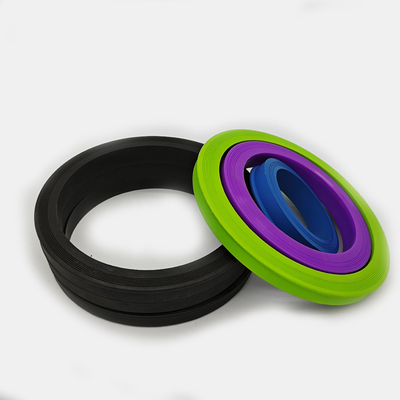

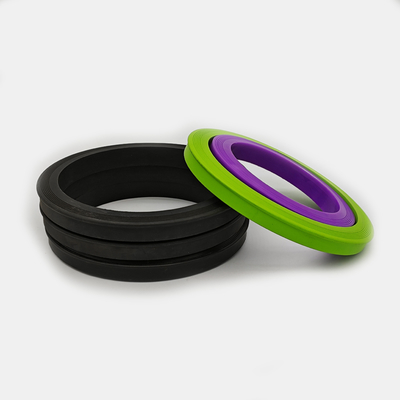

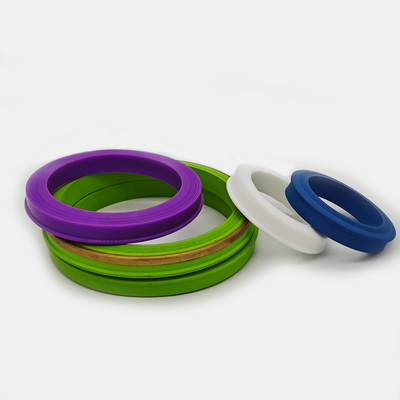

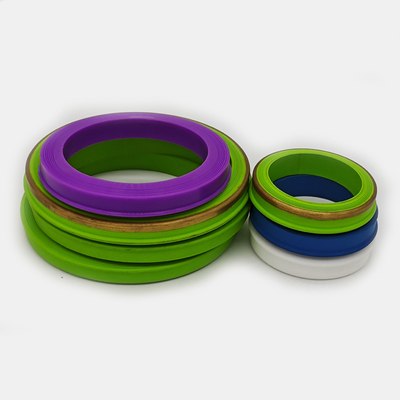

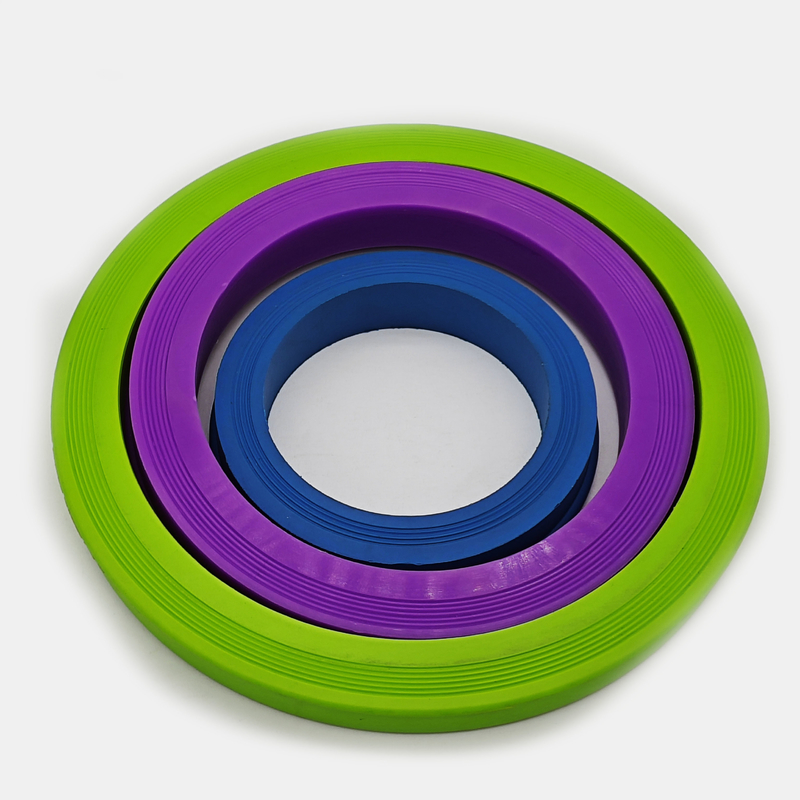

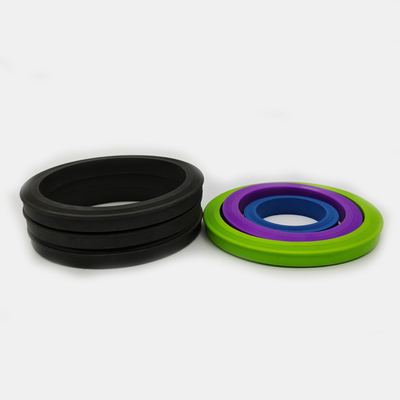

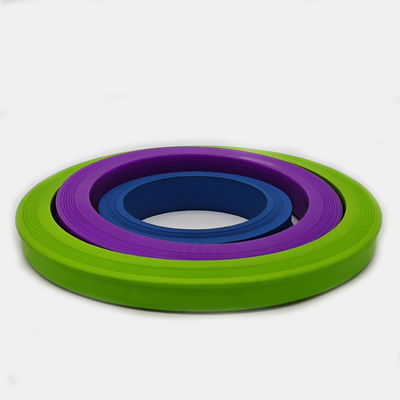

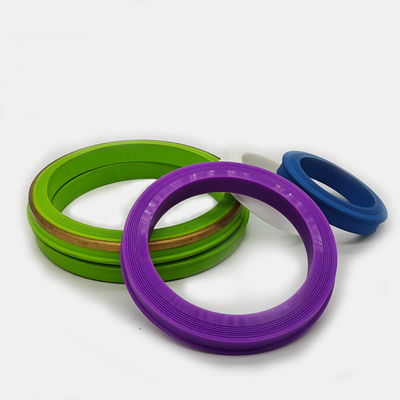

Detalles del producto
Perfil de la empresa
Shanghai Qinuo Industry Co., Ltdse estableció en el año 2013 en la Zona de Libre Comercio de Shanghai,somos una empresa nueva y de alta tecnologíaque integra I+D, producción y ventas. Desde su creación, nos adherimos al concepto de "Calidad para la Supervivencia, Innovación Compite por el Desarrollo",desarrollo e innovación continuos, hemos ganado una buena reputación en el país y en el extranjero, Qinuotiene una marca "SHQN".
Qinuo ofrece servicios profesionales de diseño y producción de productos de caucho,utilizados principalmente en la industria del petróleo y el gas,automóviles, electrodomésticos, equipos de maquinaria, etc. Contamos con un equipo profesional de producción y ventas, "Alta Calidad, Alta Profesionalidad, Alta Eficiencia" sonlos principios de hacer las cosas.Bajo Shanghai Qinuo, tenemosdos fábricas de propiedad total en la ciudad de Nantong
, a solo una horaen coche del aeropuerto de Pudong de Shanghai o del puerto marítimo de Shanghai para garantizar la entrega rápida, tenemosmás de30 máquinas vulcanizadoras de cauchoy equipos relacionados, para que Qinuo pueda producir más de 20 tipos de anillos de caucho u otros productos de caucho juntos para satisfacer las demandas de nuestros clientes,nuestra capacidad mensual de procesamiento de caucho puede llegar hasta 40 toneladas (aproximadamente 80,000 libras) o más.Y Qinuo sigue creciendo rápidamente.Adoptamos un sistema integral de gestión de calidad basado en la ISO9001, nuestros productos se exportan principalmente a Estados Unidos, Canadá, Gran Bretaña, Alemania, Australiamás de 100paísesse extienden por todo el mundo. Qinuo desea sinceramente cooperar con usted.
Sello de unión de línea de aceite de 3 pulgadas: Confirmar la figura, el rebaje y el anillo de soporte
Esta consulta se centra en un sello de repuesto para unión de martillo de línea de aceite nominal de 3 pulgadas. Identifique el fabricante de la unión y el número de figura, luego proporcione el dibujo del rebaje del sello o las dimensiones de la pieza aprobada. El tamaño nominal de la línea no establece el diámetro interior del sello, la sección transversal o la intercambiabilidad entre las figuras de la unión. Otros tamaños en el rango requieren una confirmación de ajuste separada.Para transferencia de petróleo o servicio de fluidos de perforación, especifique la formulación del aceite, los aditivos, los fluidos de limpieza, la temperatura normal y los picos transitorios. Seleccione NBR, HNBR o FKM según los datos del compuesto requeridos. Confirme si el conjunto requiere construcción solo de caucho, con soporte de latón o con soporte de acero inoxidable. El PTFE requiere una revisión de diseño termoplástico separada y una especificación de dureza.Incluya la presión de operación, el ciclo de trabajo, las tolerancias del sello y la cantidad con la solicitud de cotización. Inspeccione el rebaje de acoplamiento y la condición del anillo de soporte durante el mantenimiento y siga el procedimiento de instalación del equipo. La clasificación completa de la unión y la configuración del sello aprobada determinan la idoneidad de la presión; una lista de materiales por sí sola no establece una clasificación de servicio.
