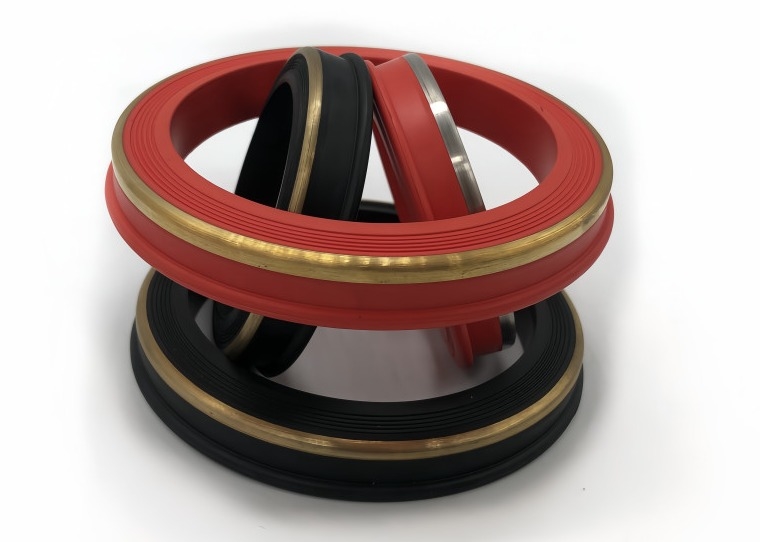

Sellos para uniones de martillo de 2 a 4 pulgadas — Geometría de respaldo de latón y selección de compuestos
Introducción del producto
Los sellos para uniones de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías en la industria de perforación petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del hardware de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Introducción de materiales
Esta consulta se refiere a sellos de repuesto Figura 1502 con respaldo de latón para las referencias de unión nominales de 2 a 4 pulgadas enumeradas. Empareje cada tamaño con su dibujo original y seleccione el grado de elastómero para el servicio real de fluidos y temperatura. El PTFE es una construcción termoplástica separada que requiere su propia revisión de diseño.
| Material |
Rango de temperatura |
Ventaja |
Deficiencias |
| NBR (Nitrilo, Buna-N) |
Temperatura continua y pico de NBR por grado aprobado
Confirmar la exposición real a fluidos y temperatura
|
1. Actualmente, el caucho más utilizado en la industria de sellos
2. Equilibrio excepcional de buenas propiedades mecánicas, de desgaste y resistencia química
3. Resistencia a la mayoría de los aceites y grasas minerales
|
No usar con fluidos de frenos a base de glicol y ácidos fuertes |
| HNBR |
Temperatura de HNBR por compuesto seleccionado
Requiere aprobación de fluidos y equipos
|
1. Compuesto a base de nitrilo con mayor resistencia química
2. Amplio rango de temperatura
3. Material de alta resistencia que resiste la extrusión, la abrasión y el desgaste
4. La idoneidad para agua y vapor requiere revisión del compuesto y la exposición
5.La idoneidad para servicio agrio requiere calificación específica del compuesto
6.Comúnmente utilizado con aceites de petróleo y CO2
|
No usar con hidrocarburos clorados, disolventes polares o ácidos fuertes |
| FKM (Fluorocarbono) |
Temperatura de FKM por compuesto seleccionado
Requiere aprobación de fluidos y equipos
|
1. Excelente resistencia a temperaturas más altas, aceites de petróleo y gasolina
2. Amplia gama de resistencia química
3. Gran resistencia al ozono, a la intemperie y al envejecimiento
|
1. Pobre característica a bajas temperaturas
2. Revisar H2S, aminas, agua caliente y vapor contra el compuesto FKM exacto
|
| PTFE |
Temperatura de PTFE por grado y diseño de sellado
Revisión separada de la construcción termoplástica
|
1. Resistencia química, resistencia a varios disolventes orgánicos
2. Alto rendimiento de sellado
3. Antienvejecimiento
4. Resistencia a altas temperaturas
|
|

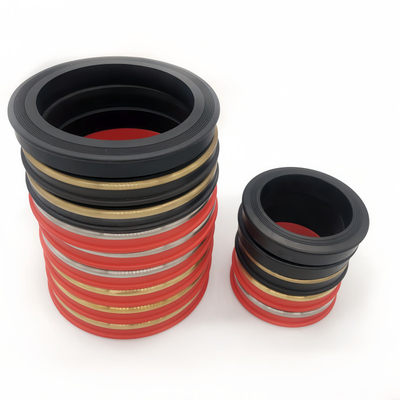

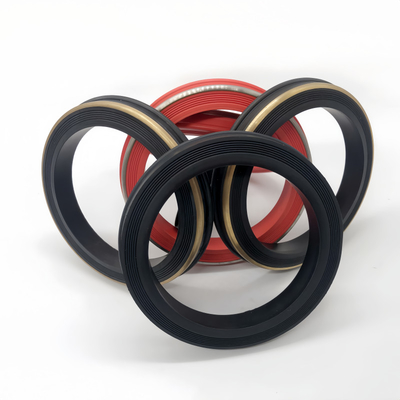

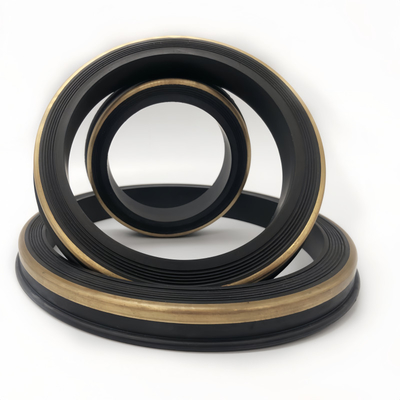

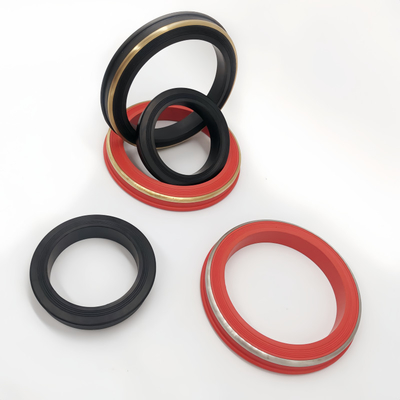

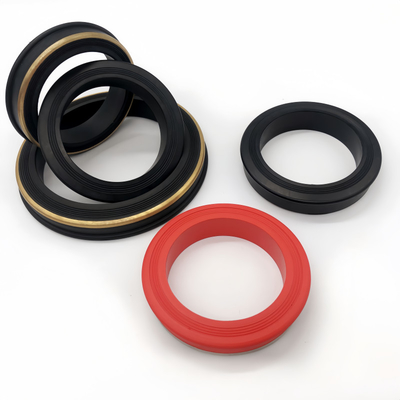

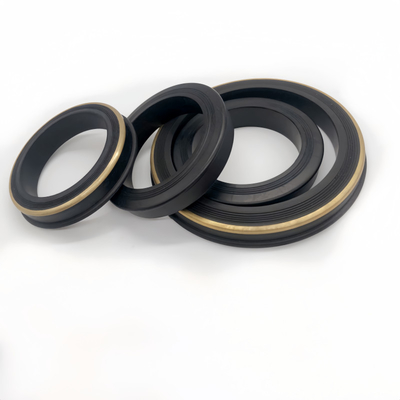

Lista de todos los sellos para uniones de martillo disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
Anillo de sellado estilo Guiberson 2'' 607
2'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)
3'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)
4'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Sello Figura 206 de 3 pulgadas; referencia de tamaño por dibujo de unión aprobado
Sello Figura 206 de 4 pulgadas; referencia de tamaño por dibujo de unión aprobado
Detalles del producto
Perfil de la empresa
Shanghai Qinuo Industry Co., Ltdse estableció en el año 2013 en la Zona de Libre Comercio de Shanghai,somos una empresa nueva y de alta tecnologíaque integra I+D, producción y ventas. Desde su creación, nos adherimos al concepto de "Calidad para la Supervivencia, Innovación Compite por el Desarrollo",desarrollo e innovación continuos, hemos ganado una buena reputación en el país y en el extranjero, Qinuotiene una marca "SHQN".
Qinuo proporciona servicios profesionales de diseño y producción de productos de caucho,principalmente utilizados en la industria del petróleo y gas,automóviles, electrodomésticos, equipos de maquinaria, etc. Contamos con un equipo profesional de producción y ventas,"Alta Calidad, Alta Profesionalidad, Alta Eficiencia" sonlos principios de hacer las cosas.Bajo Shanghai Qinuo, tenemos
dos fábricas de propiedad total en la ciudad de Nantong, a solo una horaen coche del aeropuerto de Pudong de Shanghai o del puerto marítimo de Shanghai para garantizar la entrega rápida, tenemosmás de30 máquinas vulcanizadoras de cauchoy equipos relacionados, para que Qinuo pueda producir más de 20 tipos de anillos de caucho u otros productos de caucho juntos para satisfacer las demandas de nuestros clientes,nuestra capacidad mensual de procesamiento de caucho puede alcanzar hasta 40 toneladas (aproximadamente 80,000 libras) o más.Y Qinuo sigue creciendo rápidamente.Adoptamos un sistema integral de gestión de calidad basado en la ISO9001, nuestros productos se exportan principalmente a Estados Unidos, Canadá, Gran Bretaña, Alemania, Australiamás de 100países
se extienden por todo el mundo. Qinuo desea sinceramente cooperar con usted.
Embalaje y entrega Shanghai Qinuo Industry garantiza la actualización en cualquier momento desde la producción hasta el envío, y aceptamos embalajes personalizados. Si tiene algún requisito, díganoslo cuando tenga tiempo libre.Pedidos de uniones de martillo con respaldo de latón: especifique cada tamaño y anillo de soporte por separadoDetalle del pedido
Especificación a confirmar
Tamaño nominal
Identifique la referencia exacta de la unión de 2, 3 o 4 pulgadas, el fabricante y el número de pieza. El rango enumerado no define los diámetros del sello ni la intercambiabilidad.
| Respaldo de latón |
Proporcione las dimensiones del anillo, el requisito del material, la posición y los detalles de fijación o ensamblaje del dibujo aprobado. |
| Perfil del elastómero |
Confirme la geometría del labio, los diámetros del sello, la altura axial y las tolerancias de la ranura para cada tamaño. |
| Compuesto y dureza |
Seleccione un grado de NBR, HNBR o FKM para el fluido y el servicio reales. Confirme la referencia antigua 85D y la escala de prueba requerida antes del suministro. |
| Inspección |
Acuerde las comprobaciones dimensionales, de material y de ajuste. Las especificaciones de conexión completas rigen las clasificaciones de presión y los requisitos de prueba de prueba. |
|
|
|
|
