Figura de 4 pulgadas 1502 NBR negro Sello de unión de martillo — Ajuste de reemplazo para servicio de petróleo
Introducción del producto
Los sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías en la industria de perforación petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del hardware de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Introducción de materiales
Esta consulta se refiere a un sello de reemplazo NBR negro de 4 pulgadas Figura 1502. Seleccione el grado exacto de NBR y cualquier anillo de soporte según el dibujo de la unión original y el servicio de fluidos. HNBR, FKM y PTFE a continuación son alternativas separadas; el PTFE es un termoplástico que requiere su propia revisión de diseño.
| Material |
Rango de temperatura |
Ventaja |
Deficiencias |
| NBR (Nitrilo, Buna-N) |
Temperatura continua y pico de NBR por grado aprobado
Confirmar la exposición real a fluidos y temperaturas
|
1. Actualmente, el caucho más utilizado en la industria de sellos
2. Equilibrio excepcional de buenas propiedades mecánicas, de desgaste y resistencia química
3. Resistencia a la mayoría de los aceites minerales y grasas
|
No usar con fluidos de frenos a base de glicol y ácidos fuertes |
| HNBR |
Temperatura de HNBR por compuesto seleccionado
Requiere aprobación de fluidos y equipos
|
1. Compuesto a base de nitrilo con resistencia química mejorada
2. Amplio rango de temperatura
3. Material de alta resistencia que resiste la extrusión, la abrasión y el desgaste
4. La idoneidad para agua y vapor requiere revisión del compuesto y la exposición
5.La idoneidad para servicio agrio requiere calificación específica del compuesto
6.Comúnmente utilizado con aceites de petróleo y CO2
|
No usar con hidrocarburos clorados, disolventes polares o ácidos fuertes |
| FKM (Fluorocarbono) |
Temperatura de FKM por compuesto seleccionado
Requiere aprobación de fluidos y equipos
|
1. Excelente resistencia a temperaturas más altas, aceites de petróleo y gasolina
2. Amplia gama de resistencia química
3. Gran resistencia al ozono, a la intemperie y al envejecimiento
|
1. Pobre característica a bajas temperaturas
2. Revisar H2S, aminas, agua caliente y vapor contra el compuesto FKM exacto
|
| PTFE |
Temperatura de PTFE por grado y diseño de sellado
Revisión separada de la construcción termoplástica
|
1. Resistencia química, resistencia a varios disolventes orgánicos
2. Alto rendimiento de sellado
3. Antienvejecimiento
4. Resistencia a altas temperaturas
|
|
Lista de todos los sellos de unión de martillo disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, anillo de sellado estilo Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)
3'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)
4'' 602/1002/1502, Buna/FKM/HSN (respaldo de latón/acero inoxidable)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Sello de 3 pulgadas Figura 206; referencia de tamaño según dibujo de unión aprobado
Sello de 4 pulgadas Figura 206; referencia de tamaño según dibujo de unión aprobado

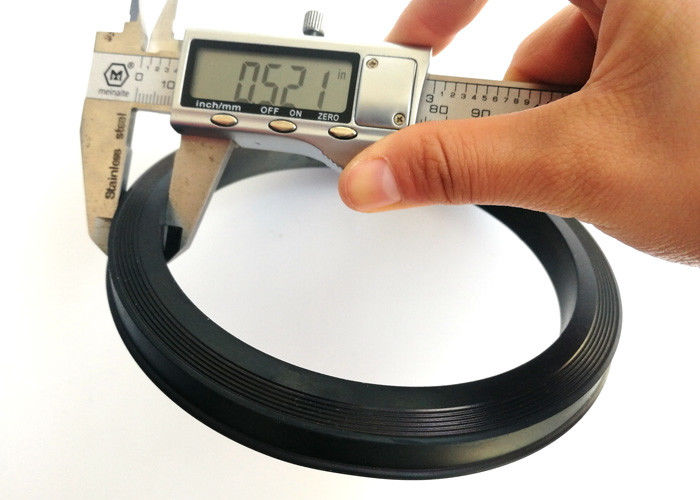

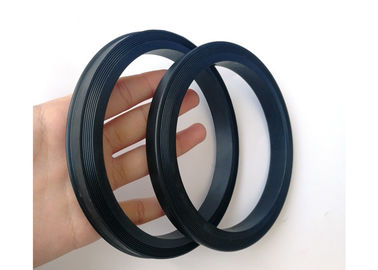

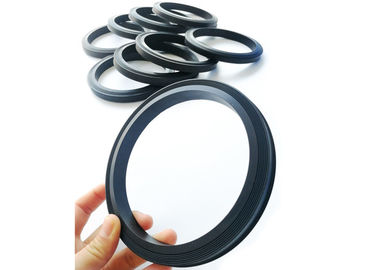

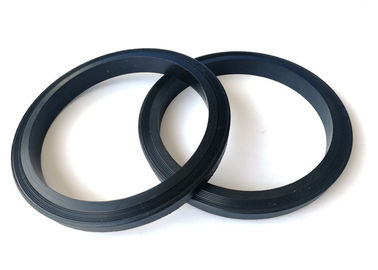

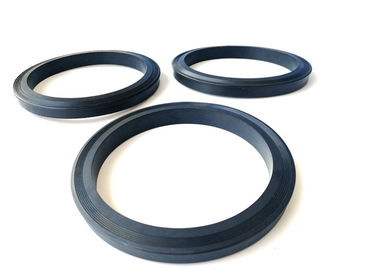

Detalles del producto
Perfil de la empresa
Shanghai Qinuo Industry Co., Ltd se estableció en el año 2013 en la Zona de Libre Comercio de Shanghai, somos una empresa nueva y de alta tecnologíaque integra I+D, producción y ventas. Desde su creación, nos adherimos al concepto de "Calidad para la Supervivencia, Innovación Compite por el Desarrollo", desarrollo e innovación continuos, hemos ganado una buena reputación en el país y en el extranjero, Qinuo tiene una marca llamada "SHQN".
Qinuo ofrece servicios profesionales de diseño y producción de productos de caucho, principalmente utilizados en la industria del petróleo y gas, automóviles, electrodomésticos, equipos de maquinaria, etc. Contamos con un equipo profesional de producción y ventas, "Alta Calidad, Alta Profesionalidad, Alta Eficiencia" son los principios de hacer las cosas. Bajo Shanghai Qinuo, tenemosdos fábricas de propiedad total en la ciudad de Nantong, a solo una hora en
coche del aeropuerto de Pudong de Shanghai o del puerto marítimo de Shanghai para garantizar la entrega rápida, tenemos más de 30 máquinas de vulcanización de caucho y equipos relacionados, para que Qinuo pueda producir más de 20 tipos de anillos de caucho u otros productos de caucho juntos para satisfacer las demandas de nuestros clientes, nuestra capacidad mensual de procesamiento de caucho puede llegar hasta 40 toneladas (aproximadamente 80,000 libras) o más. Y Qinuo sigue creciendo rápidamente. Adoptamos un sistema integral de gestión de calidad basado en ISO9001, nuestros productos se exportan principalmente a Estados Unidos, Canadá, Gran Bretaña, Alemania, Australia más de 100
países
se extienden por todo el mundo. Qinuo desea sinceramente cooperar con usted.Embalaje y entrega Shanghai Qinuo Industry garantiza la actualización en cualquier momento desde la producción hasta el envío, y aceptamos embalajes personalizados. Si tiene algún requisito, díganoslo cuando tenga tiempo libre.Pedidos de sellos NBR Figura 1502 de 4 pulgadas: Identificar la construcción de la ranura y el soporte
Especificación de ajuste
Detalle requerido
Referencia de la unión
| Confirme el fabricante, la designación Figura 1502 y el tamaño nominal de 4 pulgadas con el número de pieza del sello original. |
Geometría del sello |
| Proporcione las dimensiones del labio, los diámetros del sello, la altura axial y las tolerancias de la ranura. Cuatro pulgadas es la referencia nominal de la unión en lugar de un diámetro de sello verificado. |
Construcción de soporte |
| Identifique la construcción solo de caucho, con respaldo de latón o con respaldo de acero inoxidable del dibujo aprobado. |
Compuesto NBR |
| Especifique la formulación del aceite, los aditivos, la temperatura de operación y el servicio de ciclo de presión. El color negro por sí solo no establece el grado. |
Dureza y clasificación |
| Confirme el valor antiguo de 85D y la escala de prueba antes del suministro. La capacidad de presión está gobernada por la unión completa identificada y el diseño del sello seleccionado. |
|
|
|
