Consultas de sellos para uniones de martillo de 1, 2, 3 y 4 pulgadas — Aprobación de perfil y material personalizados
Introducción del producto
Los sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías en la industria de perforación petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del herraje de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Introducción de materiales
Los compuestos NBR, HNBR y FKM, así como las construcciones de PTFE, se seleccionan por separado según el dibujo exacto de la unión. Para consultas personalizadas de tamaños nominales de 1, 2, 3 o 4 pulgadas, apruebe las dimensiones, el grado del material y cualquier disposición de anillo de soporte antes de la fabricación de la muestra.
| Material |
Rango de temperatura |
Ventaja |
Deficiencias |
| NBR (Nitrilo, Buna-N) |
Temperatura continua y pico de NBR según el grado aprobado
Confirmar la exposición real a fluidos y temperaturas
|
1. Actualmente, el caucho más utilizado en la industria de sellos
2. Equilibrio excepcional de buenas propiedades mecánicas, de desgaste y resistencia química
3. Resistencia a la mayoría de los aceites y grasas minerales
|
No usar con líquidos de frenos a base de glicol ni ácidos fuertes |
| HNBR |
Temperatura de HNBR según el compuesto seleccionado
Requiere aprobación de fluidos y equipos
|
1. Compuesto a base de nitrilo con resistencia química mejorada
2. Amplio rango de temperatura
3. Material de alta resistencia que resiste la extrusión, la abrasión y el desgaste
4. La idoneidad para agua y vapor requiere revisión del compuesto y la exposición
5.La idoneidad para servicio agrio requiere calificación específica del compuesto
6.Comúnmente utilizado con aceites de petróleo y CO2
|
No usar con hidrocarburos clorados, disolventes polares ni ácidos fuertes |
| FKM (Fluorocarbono) |
Temperatura de FKM según el compuesto seleccionado
Requiere aprobación de fluidos y equipos
|
1. Excelente resistencia a temperaturas más altas, aceites de petróleo y gasolina
2. Amplia gama de resistencia química
3. Gran resistencia al ozono, a la intemperie y al envejecimiento
|
1. Pobre característica a bajas temperaturas
2. Revisar H2S, aminas, agua caliente y vapor según el compuesto FKM exacto
|
| PTFE |
Temperatura de PTFE según grado y diseño de sellado
Revisión separada de la construcción termoplástica
|
1. Resistencia química, resistencia a varios disolventes orgánicos
2. Alto rendimiento de sellado
3. Antienvejecimiento
4. Resistencia a altas temperaturas
|
|

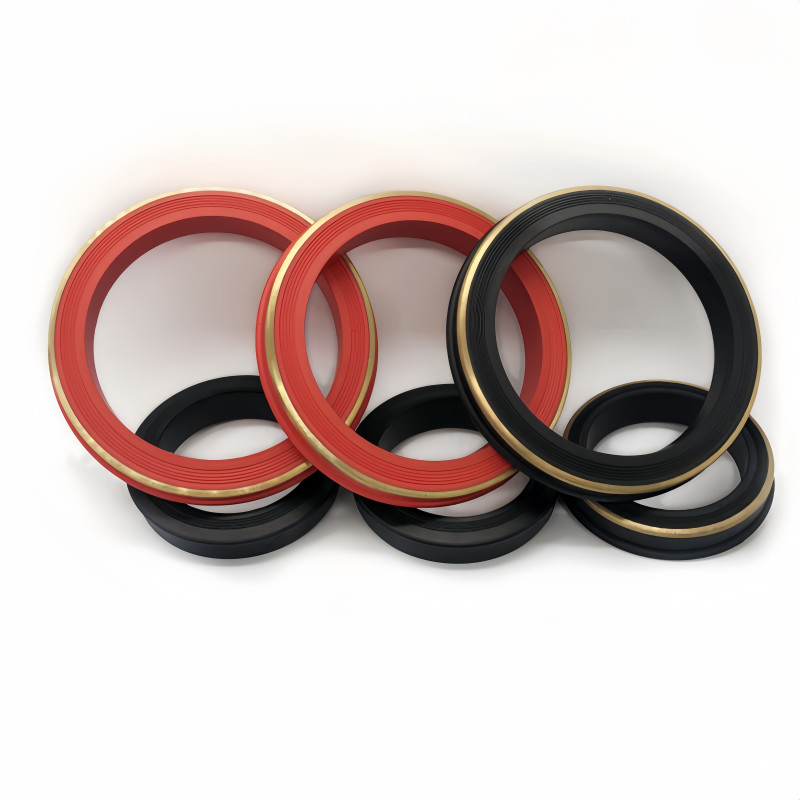

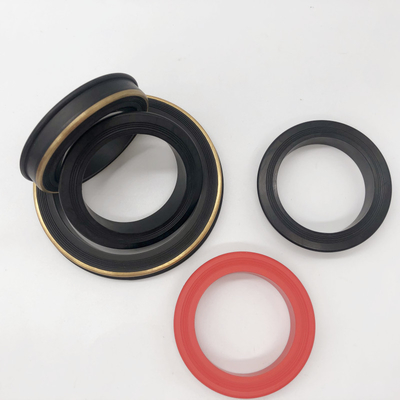

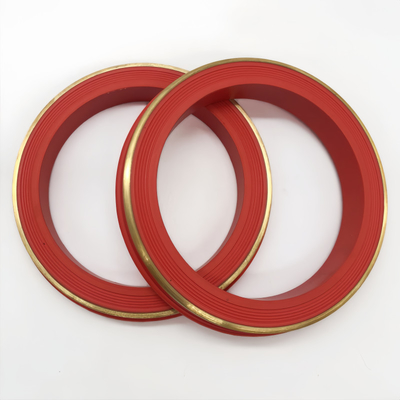

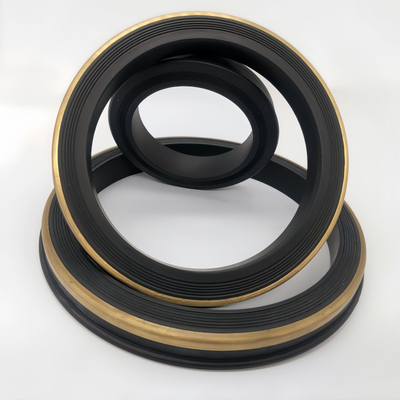

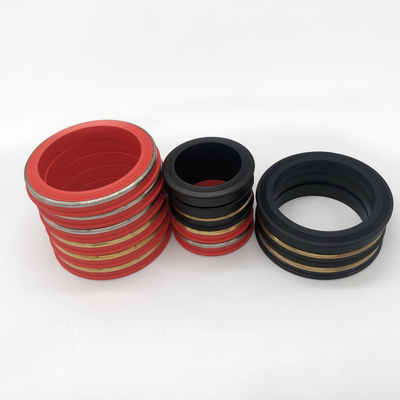

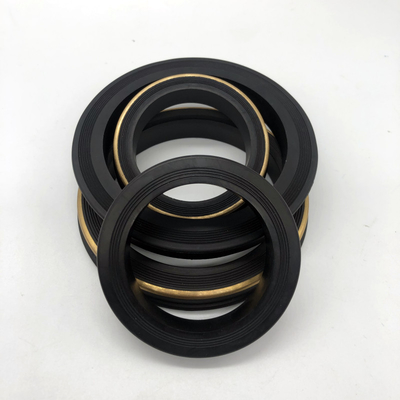

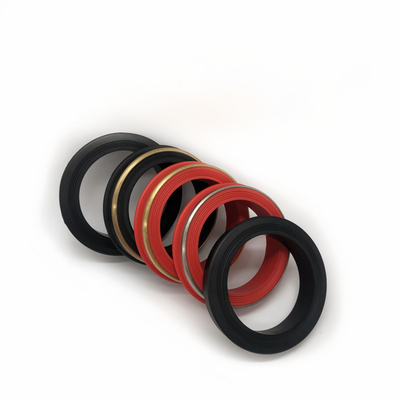

Lista de todos los sellos de unión de martillo disponibles
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
Anillo de sellado estilo Guiberson de 2'' 607
2'' 602/1002/1502, Buna/FKM/HSN (soporte de latón/acero inoxidable)
3'' 602/1002/1502, Buna/FKM/HSN (soporte de latón/acero inoxidable)
4'' 602/1002/1502, Buna/FKM/HSN (soporte de latón/acero inoxidable)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Sello de 3 pulgadas Figura 206; referencia de tamaño según dibujo de unión aprobado
Sello de 4 pulgadas Figura 206; referencia de tamaño según dibujo de unión aprobado
Detalles del producto
Perfil de la empresa
Shanghai Qinuo Industry Co., Ltdfue establecida en el año 2013 en la Zona de Libre Comercio de Shanghai,somos una empresa nueva y de alta tecnologíaque integra I+D, producción y ventas. Desde su creación, nos adherimos al concepto de "Calidad para la Supervivencia, Innovación Compite por el Desarrollo",desarrollo e innovación continuos, hemos ganado una buena reputación en el país y en el extranjero, Qinuotiene una marca "SHQN".
Qinuo proporciona servicios profesionales de diseño y producción de productos de caucho,utilizados principalmente en la industria del petróleo y el gas,automóviles, electrodomésticos, equipos de maquinaria, etc. Contamos con un equipo profesional de producción y ventas, "Alta Calidad, Alta Profesionalidad, Alta Eficiencia" sonlos principios de hacer las cosas.Bajo Shanghai Qinuo, tenemosdos fábricas de propiedad total en la ciudad de Nantong
, a solo una horaen coche del aeropuerto de Pudong de Shanghai o del puerto marítimo de Shanghai para garantizar la entrega rápida, tenemosmás de30 máquinas vulcanizadoras de cauchoy equipos relacionados, para que Qinuo pueda producir más de 20 tipos de anillos de caucho u otros productos de caucho juntos para satisfacer las demandas de nuestros clientes,nuestra capacidad mensual de procesamiento de caucho puede llegar hasta 40 toneladas (aproximadamente 80,000 libras) o más.Y Qinuo sigue creciendo rápidamente.Adoptamos un sistema integral de gestión de calidad basado en ISO9001, nuestros productos se exportan principalmente a Estados Unidos, Canadá, Gran Bretaña, Alemania, Australiamás de 100paísesse extienden por todo el mundo. Qinuo desea sinceramente cooperar con usted.
Embalaje y entrega
Shanghai Qinuo Industry garantiza la actualización en cualquier momento desde la producción hasta el envío, y aceptamos embalajes personalizados. Si tiene algún requisito, díganoslo cuando tenga tiempo.Pedidos personalizados de sellos de 1 a 4 pulgadas: apruebe cada dibujo y compuesto por separadoPaso del pedido personalizadoDetalle requerido
Identificar la conexión
Fabricante, figura de unión, tamaño nominal y número de pieza de repuesto para cada artículo.
Aprobar la geometría
| Dimensiones del sello, perfil, interfaz de ranura y tolerancias; las muestras desgastadas requieren revisión dimensional. |
Seleccionar la construcción |
| Diseño solo de caucho, con soporte de latón o con soporte de acero inoxidable; PTFE se revisa por separado. |
Seleccionar el material |
| Fluido real, temperatura, grado del compuesto, escala de dureza y color de identificación. |
Liberar pedido repetido |
| Revisión del dibujo aprobado, aceptación de muestras, cantidades y etiquetas de embalaje; la clasificación completa de la unión sigue siendo específica del equipo. |
|
|
|
|
|
