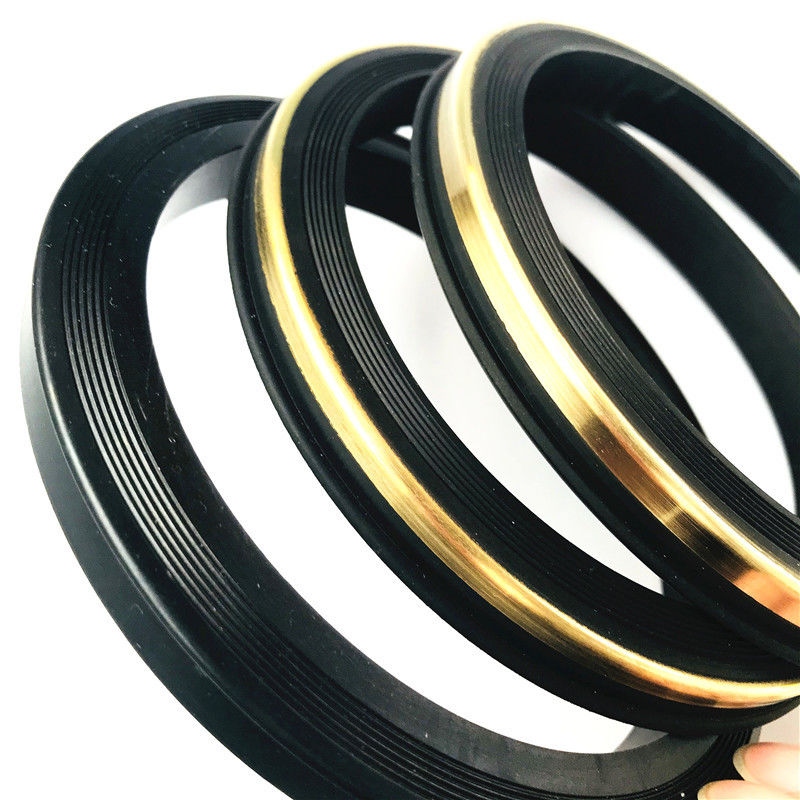

Figura 602, 1002 y 1502 Sellos de la unión del martillo Materiales y órdenes de anillo de respaldo
Introducción del producto
Los sellos de unión de martillo se utilizan en las conexiones entre mangueras o tuberías flexibles utilizadas en la industria de perforación de petróleo.
Las uniones de martillo consisten en un extremo de hilo, un extremo de tuerca y una tuerca de martillo que, cuando se aprieta, sella el conjunto con la ayuda de un sello elastomérico.El sello está cerrado para evitar que se caiga cuando se invierte.
Material de la introducción
NBR, HNBR y FKM son alternativas de elastómeros seleccionadas por grado. PTFE es un termoplástico que requiere una revisión separada del diseño del sello.aprobar el compuesto exacto y la construcción de soporte de latón o de acero inoxidable contra el dibujo de la unión.
| El material |
Rango de temperatura |
Ventajas |
Las deficiencias |
| NBR ((Nitrilo, Buna-N) |
Temperatura continua y máxima del NBR por grado aprobado
Confirmar la exposición real al fluido y a la temperatura
|
1.Actualmente el caucho más utilizado en la industria de las focas
2.Excepcional equilibrio entre buenas propiedades mecánicas, propiedades de desgaste y resistencia química
3Resistencia a la mayoría de los aceites minerales y grasas
|
No utilizar con líquidos sólidos a base de glicol y ácidos fuertes. |
| HNBR |
Temperatura de HNBR por compuesto seleccionado
Requiere la aprobación de los fluidos y equipos
|
1Compuesto a base de nitrilo con una mejor resistencia química
2. Amplio rango de temperaturas
3Material de alta resistencia que resiste la extrusión, la abrasión y el desgaste
4.La idoneidad para agua y vapor requiere una revisión de los compuestos y la exposición
5.La idoneidad para el servicio ácido requiere una cualificación específica del compuesto
6.Utilizado comúnmente con aceites de petróleo y CO2
|
No utilizar con hidrocarburos clorados, disolventes polares o ácidos fuertes. |
| FKM ((Fluorocarburos) |
Temperatura de FKM por compuesto seleccionado
Requiere la aprobación de los fluidos y equipos
|
1.Excelente resistencia a las temperaturas más altas, a los aceites de petróleo y a la gasolina
2Amplio rango de resistencia química
3Gran ozono, clima y resistencia al envejecimiento
|
1- Características de baja temperatura
2Revisa H2S, aminas, agua caliente y vapor contra el compuesto exacto de FKM
|
| PTFE |
Temperatura del PTFE por grado y diseño de sellado
Revisión separada de la construcción termoplástica
|
1Resistencia química, resistencia a diversos disolventes orgánicos
2.Alto rendimiento de sellado
3.antienvejecimiento
4.Resistencia a la temperatura térmica
|
|

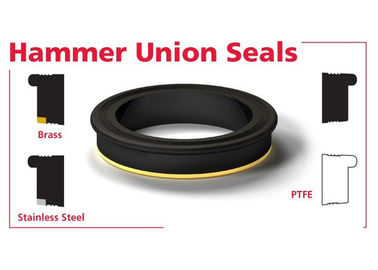

Lista de todos los sellos de la Unión de Martillos disponibles
1' 1502, Buna/FKM/HSN
No obstante lo dispuesto en el apartado 1, los Estados miembros podrán exigir a los Estados miembros que no cumplan los requisitos de la presente Directiva:
2' 607, anillo de sello estilo Guiberson
2'' 602/1002/1502, Buna/FKM/HSN ((Brasas/Refuerzo de acero inoxidable)
3'' 602/1002/1502, Buna/FKM/HSN ((Brasas/restaurante de acero inoxidable)
4'' 602/1002/1502, Buna/FKM/HSN ((Brasado/restaurante de acero inoxidable)
2'' FIG 206, Buna/FKM/HSN ((AS568-228)) El objetivo de las medidas de seguridad es:
3-inch Figure 206 seal; tamaño de referencia por dibujo aprobado de la unión
4-inch Figure 206 seal; size reference by approved union drawing (Figura 206 del sello de 4 pulgadas; referencia de tamaño por dibujo aprobado por la unión)
Detalles del producto
Perfil de la empresa
Shanghai Qinuo Industry Co., Ltd. y sus subsidiariasse estableció en el año 2013 en la zona de libre comercio de Shanghai,Somos una empresa nueva y de alta tecnología.Desde sus inicios, nos adherimos al concepto de "Calidad para la supervivencia, innovación compite para el desarrollo",desarrollo continuo e innovación, ganamos una buena reputación en el país y en el extranjero, Qinuotiene un nombre de marca "SHQN".
Qinuo ofrece un profesionalServicios de diseño y producción de productos de caucho, utilizados principalmente en el sector del petróleoindustria del gas, automóviles, electrodomésticos, maquinaria, etc.equipo de producción y ventas profesionales, "de alta calidad, alta profesionalidad, alta eficiencia" sonlos principios de hacer las cosas.
Bajo el Shanghái Qinuo, tenemosdos fábricas de propiedad total en la ciudad de NantongSólo una hora.conducir hasta el aeropuerto de Shanghai Pudong o el puerto del mar de Shanghai para asegurar elEntrega rápida, tenemosmás de30 máquinas de vulcanización de cauchoy equipos pertinentes, para que Qinuo pueda producirmás de 20 tipos de anillos de goma u otros productos de goma juntos para satisfacer las necesidades de nuestros clientesLa capacidad de procesamiento mensual de caucho puede alcanzar hasta 40 toneladas (unos 80.000 libras) o más.Y Qinuo todavía está en rápido crecimiento.
Adoptamos un sistema integral de gestión de la calidad basado en la ISO9001, nuestros productos son
principalmente exportados a los Estados Unidos, Canadá, Gran Bretaña, Alemania, Australiamás de 100paísesQinuo desea sinceramente cooperar con usted.
Embalaje y entrega
Shanghai Qinuo Industry garantiza actualización en cualquier momento desde la producción hasta el envío, y aceptamos embalaje personalizado. Si tiene alguna pregunta, por favor díganos cuando esté libre.
Partes de caucho relacionadas
Las órdenes de sello de varias cifras: Mantenga cada material de unión y de respaldo en una línea separada
Las figuras 602, 1002 y 1502 son referencias de conexión separadas.Confirmar el fabricante y el dibujo de la parte para cada elemento de la líneaLos anillos de respaldo de latón y de acero inoxidable también requieren una identificación de grado y geometría separados.
| Artículo de pedido |
Detalle requerido |
| Línea de conexión |
Fabricante de la Unión, número, tamaño nominal, número y cantidad de piezas del sello. |
| Construcción de sellos |
Profile de caucho o con soporte; dimensiones y tolerancias aprobadas. |
| Anillo de apoyo |
El material de acero o de acero inoxidable, con dibujo en anillo y construcción unida o separada. |
| El material |
Calidad seleccionada de NBR, HNBR, FKM o PTFE, fluido y temperatura reales. |
| Recepción y embalaje |
Inspeccionar mediante un dibujo aprobado y etiquetar cada figura, tamaño y grado por separado; la clasificación completa de conexión sigue siendo específica del equipo. |
