Sellos de Unión de Martillo HNBR para Condiciones Definidas de Exposición a Gas
Los sellos de unión de martillo se utilizan en las conexiones entre mangueras flexibles o tuberías en la industria de perforación petrolera. El sello proporciona una conexión crítica a prueba de fugas dentro del herraje de la unión.
Las uniones de martillo consisten en un extremo roscado, un extremo de tuerca y una tuerca de martillo que, al apretarse, sellan el conjunto con la ayuda de un sello elastomérico. El sello tiene un labio para evitar que se caiga cuando se invierte.
Tipos comunes de uniones de martillo incluyen Uniones de martillo roscadas (40, 50 y 602 a 1502),Uniones de martillo de soldadura a tope (602, 1502 y 2202),Uniones de martillo roscadas y de soldadura a tope (100 a 400)
Actualmente, proporcionamos principalmente sellos de unión adecuados para FIG1502, FIG1002, FIG602, FIG 206, FIG607 estilos. Y otros tipos que podemos personalizar según muestras o dibujos
Sobre el sello de unión, podemos proporcionar:
| TIPOS |
CARACTERÍSTICA |
|
Sello de unión con anillo de latón
|
Un anillo de soporte de latón soporta el elastómero en el diseño de unión emparejado. Confirme las dimensiones del anillo y el grado del latón con la pieza original; la compatibilidad con ácidos, álcalis y fluidos salinos requiere la revisión de la aleación real y las condiciones de servicio.
|
|
Sello de unión con anillo de acero inoxidable
|
Una opción de soporte de acero inoxidable requiere la aleación especificada, las dimensiones del anillo y la configuración de unión. La resistencia a la corrosión depende del grado de la aleación, la composición del fluido y la temperatura; identifique la exposición a cloruros, ácidos y fluidos de limpieza antes de la selección.
|
|
Sello de unión de caucho
|
Un sello de caucho sin soporte se utiliza solo donde el diseño original de la unión lo especifica. Confirme el compuesto, el perfil del labio y la compresión instalada; la capacidad de temperatura y la resistencia a la extrusión dependen del compuesto seleccionado y del conjunto completo. No sustituya sellos con y sin soporte únicamente por el tamaño nominal del orificio.
|

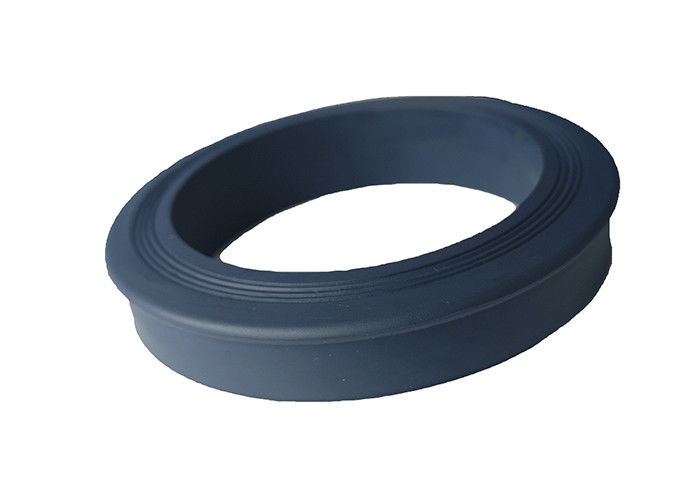

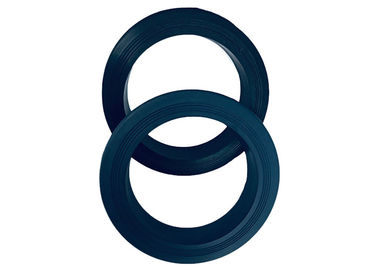

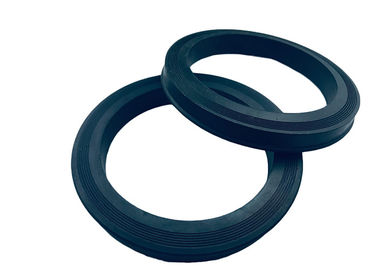

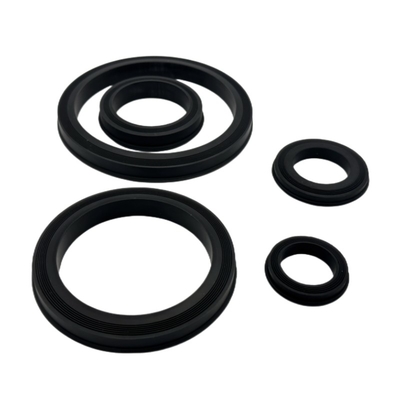

Fotos detalladas
Consulta de sello de unión HNBR: Composición de gas y ciclo de despresurización
Estos sellos de unión de martillo HNBR también utilizan la referencia de material HSN; confirme la designación exacta del compuesto al realizar el pedido. Las referencias del modelo son FIG 602, 1002 y 1502, con opciones de orificio nominal de 2, 3 y 4 pulgadas o personalización basada en dibujos. Especifique el fabricante, la figura, el número de pieza y las dimensiones del sello juntas.
Para fluidos que contienen gas, proporcione la composición del gas, la concentración de H2S y CO2, la presión y temperatura de operación, la duración de la exposición y el ciclo de despresurización esperado. La calificación debe aplicarse a la formulación y dureza exactas de HNBR. El nombre de la familia de materiales por sí solo no establece la resistencia a H2S ni la resistencia a la descompresión rápida de gas.
Para un reemplazo, confirme el perfil del labio, los diámetros interior y exterior, la altura y la construcción de latón, acero inoxidable o sin soporte con el dibujo de la pieza original. Inspeccione el anillo de soporte y la ranura del sello, así como el elastómero. Un sello de reemplazo no puede restaurar herrajes de unión dañados ni cambiar la clasificación del conjunto completo.
Incluya los registros de inspección requeridos y la identificación del compuesto con la consulta, y mantenga los lotes de reemplazo rastreables por referencia de pieza. La tabla de comparación de materiales retenidos es una guía general; sus rangos de temperatura no son límites certificados para este producto. Confirme los datos del compuesto suministrado y los requisitos operativos del equipo antes de su uso.
Introducción de materiales
|
Material
|
Rango de temperatura
|
Consideraciones de selección
|
|
Nitrilo
|
-40ºC a 120ºC
-40ºF a 248ºF
|
1. Actualmente el caucho más utilizado en la industria de sellos
2. Equilibrio excepcional de buenas propiedades mecánicas, de desgaste y resistencia química
3. Resistencia a la mayoría de aceites y grasas minerales
|
|
HNBR
|
-40ºC a 160ºC
-40ºF a 320ºF
|
1. Resistencia química
2. Rango de temperatura más amplio que el nitrilo estándar
3. Material de alta resistencia que resiste la extrusión, la abrasión y el desgaste
4. La idoneidad para agua y vapor depende del grado del compuesto y las condiciones de exposición
5. El servicio con H2S requiere calificación específica del compuesto para la concentración, presión y temperatura declaradas
6. Comúnmente utilizado con aceites de petróleo y CO2
FKM
|
|
-26ºC a 230ºC
|
-15ºF a 446ºF
1.
|
Excelente resistencia a altas temperaturas, petróleo y gasolina
2. Confirme la compatibilidad con cada producto químico o refrigerante y el grado de FKM seleccionado
3. Las propiedades mecánicas y el conjunto de compresión dependen de la formulación y la temperatura
4. El servicio con amoníaco requiere confirmación de compatibilidad específica del compuesto; no asuma idoneidad general de FKM
PTFE
|
| Los límites de temperatura dependen del grado de PTFE y del diseño completo del sello |
Amplia resistencia química; confirme el grado de PTFE, el fluido y el diseño del sello
|
PU
|
| -54°C a 105°C |
-65°F a 220°F
1. Elastómero termoplástico con mayor resistencia a la tracción, tenacidad y resistencia al desgaste
|
2. Gran combinación de dureza y elasticidad
3. La flexibilidad a baja temperatura depende del grado de PU
4. El uso hidráulico requiere un grado de PU y un diseño de sello emparejados; no establece una clasificación de presión para este sello de unión
