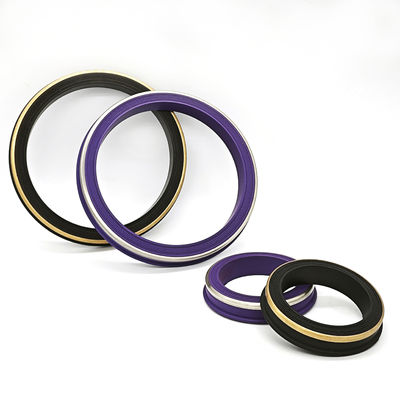

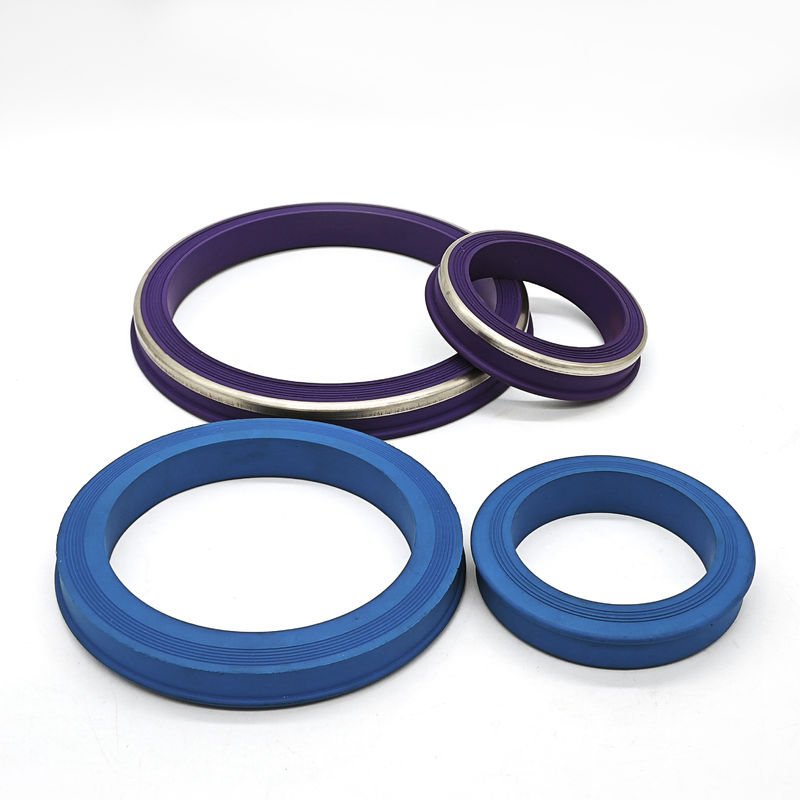

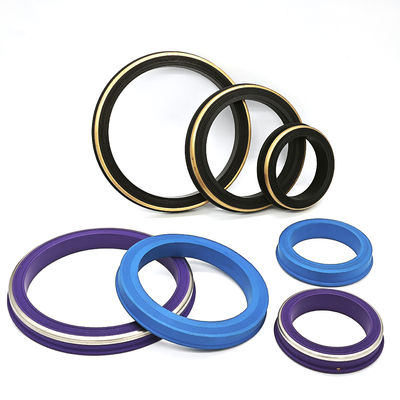

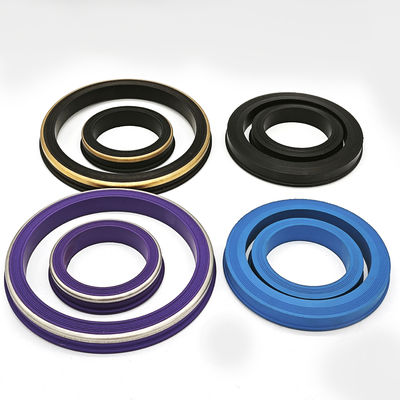

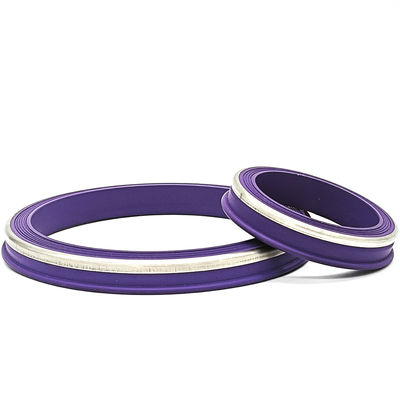

Anillo de sellado labial para unión de martillo Weco figura 1502 de 1 a 4 pulgadas para unión de martillo

Fig. 1502 Replacement Hammer Union Lip Seals: 1 a 4 pulgadas de tamaño nominal

Los sellos labiales de unión de martillo encajan en el bolsillo de sello designado en las conexiones de unión de tuberías y mangueras. El hardware de unión localiza y comprime el sello durante el ensamblaje.Un labio de retención ayuda a mantener el sello sentado durante el manejo; Match su perfil y dimensiones al fabricante de la unión exacta y dibujo.

Para el mantenimiento de transferencia de fluidos del campo de petróleo, confirme la referencia de la unión de la figura 1502, tamaño nominal, composición del fluido y temperaturas antes de ordenar.El sello de reemplazo no tiene una clasificación de presión de trabajo independienteEl compuesto especificado y el conjunto completo de la unión deben ser adecuados para el trabajo; el servicio de acido líquido o de descompresión rápida requiere una cualificación específica.

Número de referencias: 1, 1.5Confirme diámetros de sello reales, perfil de labio y altura axial del dibujo de la unión de apareamiento.

Opciones de material: NBR (nitrile/Buna-N), HNBR y compuestos FKM. Los diseños de PTFE y PU requieren sus propias especificaciones; PTFE no es un elastómero de caucho.

Construcción: sólo de caucho, caucho con un respaldo de bronce especificado, o caucho con un respaldo de acero inoxidable especificado. Confirme el perfil de respaldo y el arreglo de unión o separado.

Referencia del catálogo de dureza del caucho: 80-85 Shore A. Agree the target, tolerance and compound grade for the ordered seal.

Fig. 1502 Sello de reemplazo: Combine una nueva muestra con el dibujo

Cuando se suministra una muestra para reemplazo, identificar si es nueva o usada. Un sello desgastado puede ser estirado, hinchado o comprimido permanentemente y no debe definir las dimensiones de producción por sí mismo.Proporcione el dibujo aprobado o la referencia del sello junto a la muestra.

Inspect the union pocket and follow the equipment manufacturer's assembly procedure. Inspeccione el bolsillo de la unión y siga el procedimiento de ensamblaje del fabricante del equipo.Color no establece capacidad de compuesto o presión.

Shanghai Qinuo Industry Co., Ltd. suministra sellos de campo de petróleo de reemplazo bajo Royal Way y SHQN. Encuestas de sello de unión de martillo se pueden discutir desde la referencia de unión exacta y el dibujo del sello.

Qinuo proporciona el caucho, plástico y maquinado-parte consultas para aplicaciones industriales.

Confirm the tooling, order quantity, production availability and dispatch with the quotation. Mantenga separadamente identificada en el paquete la figura, tamaño nominal y referencia del compuesto de cada unidad.

Operamos un sistema de gestión de calidad ISO 9001 acordamos la revisión del dibujo y los requisitos de inspección de materiales y dimensiones con el pedido incluye la revisión del dibujo del sello aprobadogrado compuesto, dureza y tolerancia objetivo, dimensiones acabadas y requisitos de cualificación específicos del servicio.
