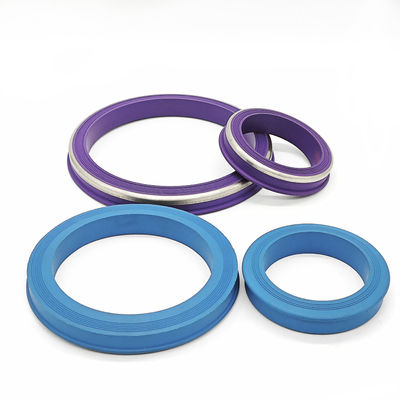

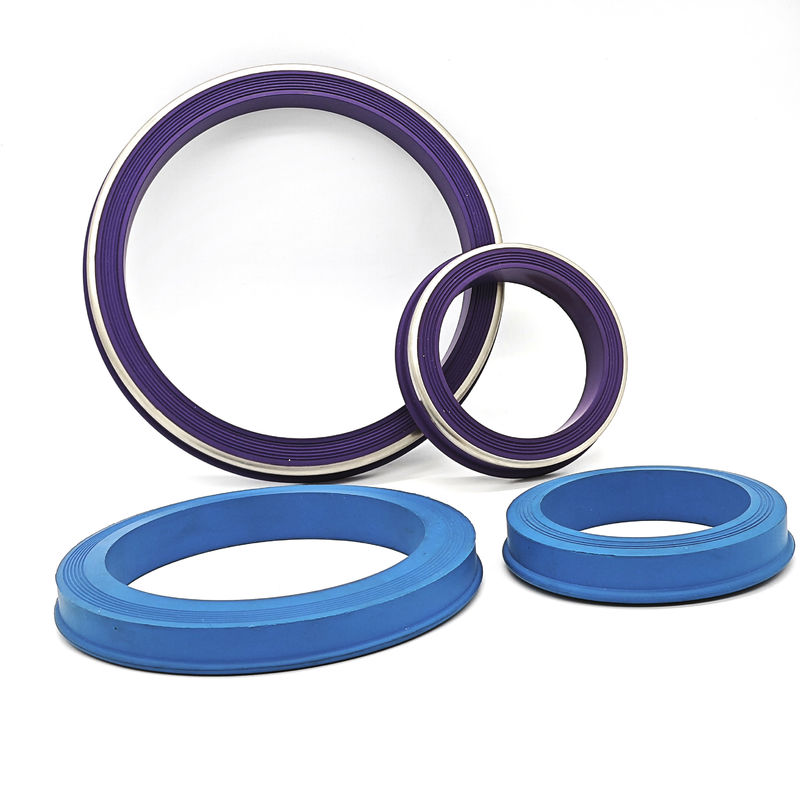

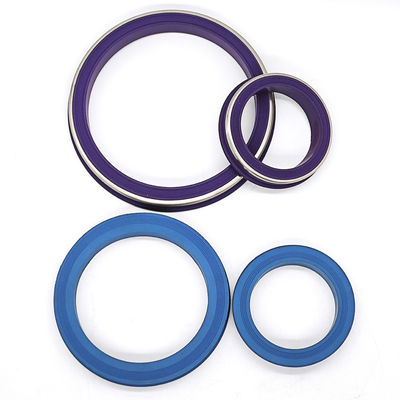

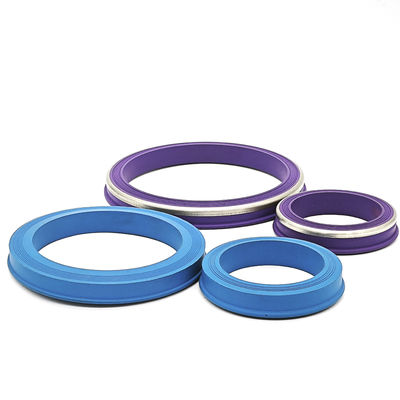

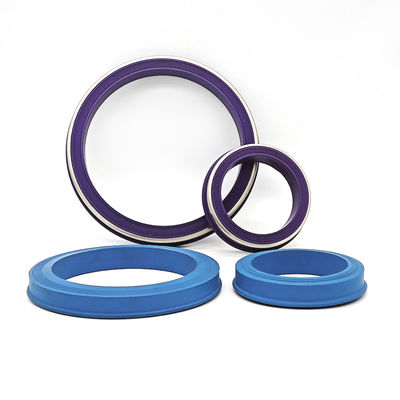

Anillo de sellado de labio para unión de martillo resistente a aceites y productos químicos, 80-85 Shore A, para aplicaciones en campos petroleros

Figura 1502 Junta de martillo con sello de labio Consultas: Selección de compuestos para medios operativos

Los sellos de labio de las juntas de martillo se ajustan al bolsillo de sello designado en las conexiones de tuberías y mangueras de campos petroleros. El herraje de la junta localiza y comprime el sello durante el ensamblaje. Un labio de retención ayuda a mantener el sello en su lugar durante el manejo; confirme la orientación del labio y el perfil de asiento contra el dibujo exacto de la junta. El ensamblaje completo de la junta determina su clasificación de presión de trabajo.

Referencias de tamaño nominal: 1, 1.5, 2, 3 y 4 pulgadas. Confirme el fabricante de la junta Figura 1502 y el dibujo real del bolsillo de sello para el tamaño requerido.

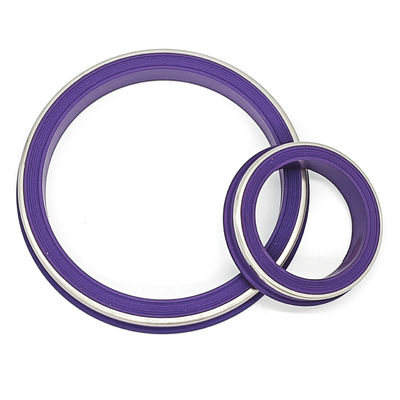

Opciones de construcción: solo caucho, caucho con un respaldo de latón especificado o caucho con un respaldo de acero inoxidable especificado. Confirme la geometría del respaldo y si está adherido o se suministra por separado.

Opciones de material: compuestos NBR, HNBR y FKM, con diseños de PTFE o PU especificados por separado. Seleccione el grado para el fluido de proceso real, aditivos y agentes de limpieza. Una descripción general de resistencia al aceite o resistencia química no establece la compatibilidad con todos los medios. El servicio con fluidos agrios y descompresión rápida requiere una calificación específica.

Las consultas personalizadas se pueden discutir a partir de un dibujo, una muestra nueva aprobada y una especificación de material. Acuerde las dimensiones, tolerancias, dureza y criterios de inspección con el pedido.

Shanghai Qinuo suministra consultas de piezas de caucho para campos petroleros bajo SHQN y Royal Way, incluyendo sellos de juntas de martillo, juntas tóricas, copas de limpieza, caucho para salvamangueras y elementos de empaque. Operamos un sistema de gestión de calidad ISO 9001. Confirme las herramientas, la disponibilidad de producción y la entrega para la pieza y cantidad especificadas.

Consulta de material de sello de labio de junta de martillo: Incluir fluidos de proceso y limpieza

Proporcione tanto el medio operativo como cualquier fluido utilizado para enjuagar o limpiar la conexión. Un sello seleccionado para un fluido puede requerir un compuesto diferente para otra exposición. Especifique las temperaturas normales y máximas junto con el servicio del equipo.

Confirme la construcción solo de caucho o con respaldo de latón/acero inoxidable. El color y la dureza por sí solos no establecen la compatibilidad química. El ensamblaje completo de la junta establece la presión permitida; siga su procedimiento de inspección e instalación.
