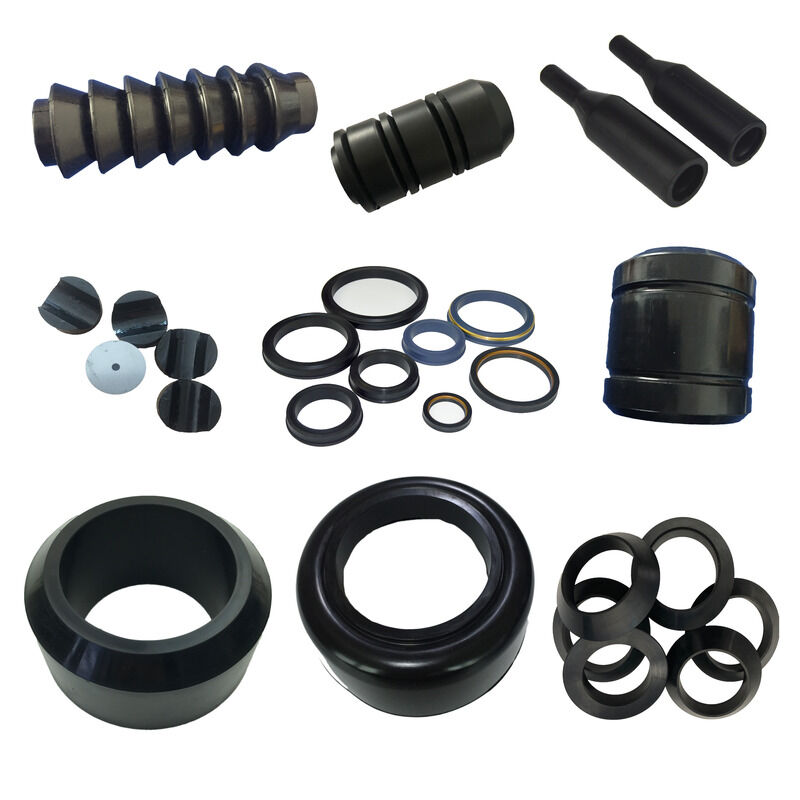

Junta de estanqueidad para unión de martillo con dureza Shore A 80-90, presión de 10000-15000 psi y opciones de material NBR/FKM/HNBR

Descripción del producto:

Royal Way suministra sellos para uniones de martillo de caucho NBR con opciones de FKM y HNBR disponibles para selección de material por separado. El rango nominal de unión existente es de 1, 1.5, 2, 3 y 4 pulgadas. Identifique el fabricante original de la unión, la figura y el dibujo del sello antes de realizar el pedido; los tamaños de conexión nominales no establecen las dimensiones finales del sello.

La capacidad de temperatura pertenece al compuesto seleccionado y a las condiciones de servicio. Especifique las temperaturas continuas y pico, la duración de la exposición y el ciclo térmico para cada grado de compuesto seleccionado. Proporcione el fluido y las temperaturas mínima, normal y pico al solicitar un grado.

La referencia del rango de dureza existente es 80-90 Shore A. Acuerde la dureza objetivo y la tolerancia para el grado seleccionado. La dureza por sí sola no demuestra el rendimiento de la deformación por compresión, la resistencia al fluido, la vida útil o la capacidad de presión.

NBR, FKM y HNBR describen diferentes familias de polímeros, con propiedades que dependen de la formulación y las condiciones de exposición. Seleccione el compuesto para el fluido real, los aditivos y el ciclo operativo. Los nombres de los materiales por sí solos no establecen la idoneidad para productos químicos agresivos, gas ácido o descompresión rápida.

Para solicitudes de reemplazo tipo Weco, proporcione el fabricante original, la figura y el número de pieza. Los sellos de reemplazo Royal Way deben coincidir con el asiento y la ranura especificados; proporcione las dimensiones del componente y el dibujo de la pieza original para que se pueda verificar el ajuste del reemplazo para el ensamblaje identificado.

Las consultas OEM y ODM pueden basarse en un dibujo o una muestra. Incluya las dimensiones finales del sello, el perfil del caucho, el grado seleccionado y cualquier arreglo de respaldo de latón. Acuerde los requisitos de inspección dimensional y de material antes de la fabricación.

Shanghái es la referencia portuaria existente. Se pueden discutir el transporte exprés, aéreo, marítimo o por carretera adecuado para la cantidad y el destino del envío. Confirme los arreglos de embalaje y envío con la cotización.

Al comparar sellos de unión NBR, FKM y HNBR, mantenga fija la figura, el tamaño y la referencia del dibujo mientras evalúa el compuesto. Un cambio de grado de caucho no cambia la clasificación mecánica de la unión ni establece el ajuste en una figura diferente.

Sellos de Unión NBR, FKM y HNBR: Mantenga Trazable el Grado del Compuesto

Especifique la familia de caucho y la referencia del compuesto aprobado en la etiqueta del pedido y del embalaje. Incluya la composición del fluido, las temperaturas y el ciclo de presión de gas al solicitar una recomendación de material. El color y la dureza no identifican de forma única una formulación; confirme el grado antes de sustituir una familia de polímeros por otra.

Características:

• Nombre del producto: Sello de Unión de Martillo
• Forma: Coincidir con el perfil del sello de unión especificado
• Tamaños disponibles: 1", 1.5", 2", 3", 4"
• Opciones de material: NBR; grados FKM y HNBR sujetos a selección de servicio por separado
• Dureza: Referencia de rango 80-90 Shore A; acordar grado y tolerancia
• Puerto más cercano: Shanghái
• Respaldo de latón: Solo según lo especificado por el dibujo y el pedido
• Identificación del pedido: Fabricante, figura, tamaño nominal, grado del compuesto y construcción de respaldo

Parámetros técnicos:

Aplicaciones:

Este listado se refiere a sellos de unión de martillo de caucho; los anillos de respaldo de latón o el refuerzo se incluyen solo cuando lo especifica el dibujo y el pedido. Confirme la configuración del sello y del respaldo para las Fig. 602, 1002 o 1502. Los límites de presión provienen de la documentación completa de la unión, no de una clasificación de sello independiente.

Las consultas de reemplazo pueden referirse a líneas de transferencia de lodo de perforación u otras conexiones de unión de martillo. Verifique la ranura de acoplamiento real y el medio de servicio. No sustituya esta pieza por una junta de brida solo porque ambas aplicaciones implican uniones de tubería.

Royal Way fabrica en China bajo un sistema de gestión de calidad ISO 9001. Se pueden solicitar embalajes personalizados y estándar. Solicite una cotización por figura, tamaño nominal, construcción del sello, grado del compuesto y cantidad. Confirme el precio actual, los términos de pago, la disponibilidad de producción y el cronograma de envío para el pedido especificado.

Las solicitudes OEM y ODM deben incluir el servicio previsto y un dibujo acordado. Pregunte sobre la disponibilidad de muestras para la pieza y el compuesto seleccionados, y confirme la fecha de envío con la cotización en lugar de depender de la referencia general de 7-15 días.

Para pedidos repetidos, registre el grado del compuesto junto con la figura de la unión, el tamaño nominal, el perfil del sello y la construcción de respaldo. Mantenga los paquetes de reemplazo identificados con estos detalles para que los sellos NBR, FKM y HNBR de apariencia similar no se mezclen durante el mantenimiento.
