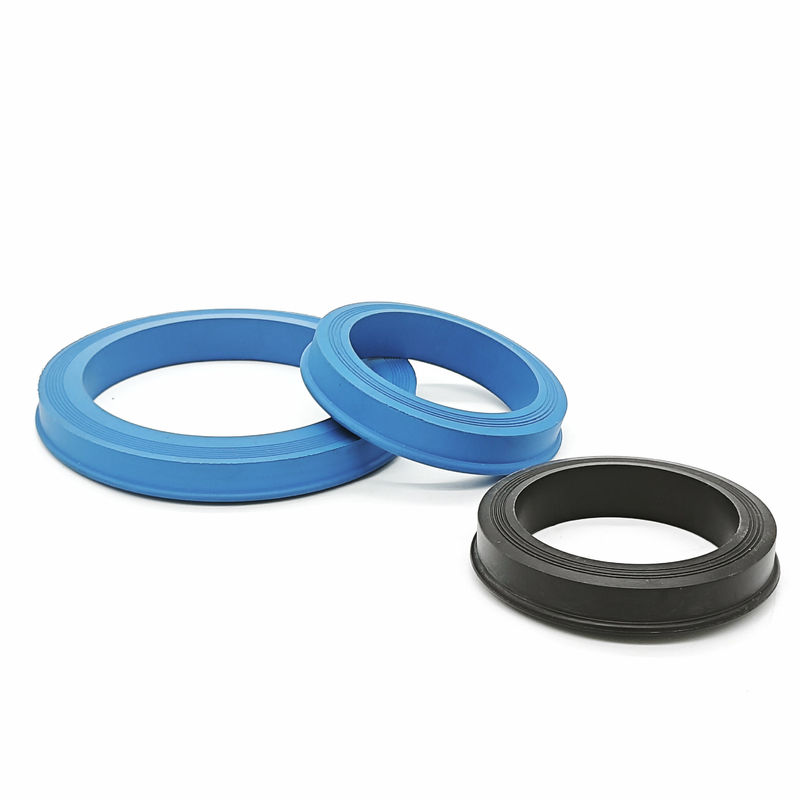

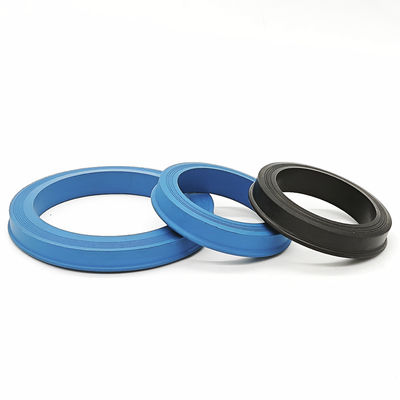

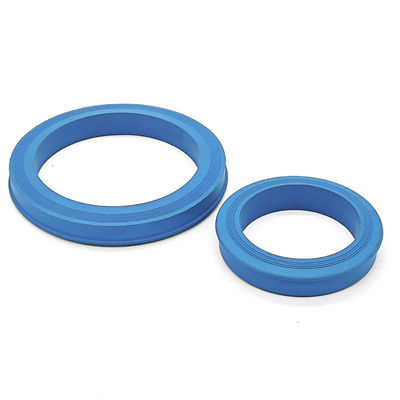

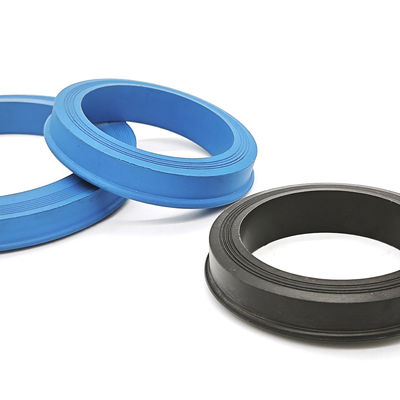

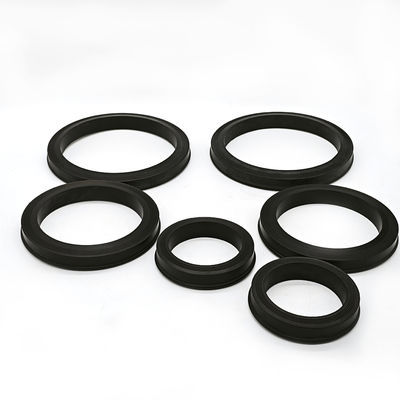

Sello labial de unión de martillo FKM resistente al H2S para el servicio de gas ácido con clasificación 15000 PSI

Introducción del Producto

Los sellos de unión de martillo FKM resistentes a H2S son soluciones de sellado de alto rendimiento diseñadas específicamente para las rigurosas demandas del servicio de gas amargo y los agresivos entornos petroleros. Las uniones de martillo son críticas para conectar el hierro de la línea de flujo y los colectores, y la integridad de estas conexiones depende completamente del sello. Nuestros sellos de labio FKM están diseñados para proporcionar una barrera a prueba de fugas en sistemas de alta presión, particularmente donde están presentes sulfuro de hidrógeno (H2S) y productos químicos corrosivos. Estos sellos se moldean con precisión para adaptarse a las figuras estándar de la industria, incluidas 602, 1002 y 1502, lo que garantiza la seguridad y la fiabilidad durante las operaciones de perforación, fracturación y estimulación de pozos.

Producto Especificación

Nombre del producto: Sello de labio para unión de martillo

Figuras compatibles: Fig 602, Fig 1002, Fig 1502

Perfil del sello: Diseño de labio energizado por presión

Dureza: 80 a 95 Shore A

Grado del material: FKM (Fluorocarbono)

Tamaños disponibles: 1 pulgada, 2 pulgadas, 3 pulgadas, 4 pulgadas

Compatibilidad: Hierro de línea de flujo estándar y sub de unión de martillo

Rango de presión y temperatura de trabajo

Presión máxima de trabajo: hasta 15,000 PSI (basado en conexiones Figura 1502)

Rango de temperatura FKM: -20 °C a 200 °C (-4 °F a 392 °F)

Rango de temperatura HNBR: -40 °C a 160 °C (-40 °F a 320 °F)

Rango de temperatura NBR: -30 °C a 120 °C (-22 °F a 248 °F)

Características del material

Ofrecemos estos sellos en grados de elastómero especializados para que coincidan con sus condiciones específicas del pozo:

FKM (Fluorocarbono): Este es el material principal para el servicio de gas amargo. Proporciona una resistencia excepcional a H2S, petróleo crudo y muchos productos químicos agresivos. El FKM permanece estable a temperaturas extremas donde otros cauchos fallarían, ofreciendo un rendimiento de sellado superior a largo plazo en entornos químicamente hostiles.

NBR (Caucho de nitrilo-butadieno): Se utiliza principalmente para aplicaciones estándar de petróleo y agua. Es rentable y ofrece buena resistencia a la abrasión, pero no es adecuado para entornos de alta temperatura o gas amargo.

HNBR (Caucho de nitrilo-butadieno hidrogenado): Una alternativa más resistente al nitrilo estándar. Ofrece una mejor resistencia al calor y resistencia mecánica. Si bien puede manejar concentraciones moderadas de H2S, a menudo se selecciona por su resistencia superior a la abrasión y a la extrusión a alta presión.

Comparación de materiales: FKM vs. NBR vs. HNBR

Producción a granel

Productos relacionados

Otros productos

Perfil de la empresa

Shanghai Qinuo Industry Co., Ltd, establecida en 2013 dentro de la Zona de Libre Comercio de Shanghai, es una empresa pionera de alta tecnología especializada en la integración de investigación y desarrollo, producción y ventas. Adoptando el espíritu de "Calidad para la Supervivencia, Innovación para el Desarrollo", hemos obtenido una reputación estelar a nivel nacional e internacional bajo las distinguidas marcas "Royal Way^®" y "SHQN^®".

Tecnología principal:

1.Piezas de caucho moldeadas por compresión (NR/SILICONA/FKM/HNBR/NBR....)

2.Impresión 3D y mecanizado CNC para verificar el diseño antes de fabricar el molde

---

---

Servicio OED/ODM

1.Logotipo personalizado: Servicio de impresión de logotipos o pegatinas personalizadas
2.Diseño personalizado: díganos su idea, podemos ayudar a hacerla realidad.
3.Productos personalizados: Podemos copiar exactamente según el dibujo de diseño o las muestras originales.
4.Embalaje personalizado: Fabricamos todo tipo de bolsas, cajas, embalajes blíster, etc.
5.Servicio integral: Diseño/Producción/Envío

---

Preguntas frecuentes

---

P1: ¿Por qué se requiere FKM para el servicio de gas amargo?

R1: El gas amargo contiene sulfuro de hidrógeno que ataca químicamente el caucho estándar, lo que provoca endurecimiento y agrietamiento. El FKM es químicamente inerte al H2S, lo que permite que el sello mantenga su elasticidad e integridad de presión incluso después de una exposición prolongada.



P2: ¿Cómo funciona un sello de labio energizado por presión?

R2: El diseño del labio está diseñado de tal manera que, a medida que aumenta la presión del flujo interno, el labio se empuja con más firmeza contra la superficie de sellado metálica de la unión. Esto permite que el sello sea más hermético a medida que aumenta la presión.



P3: ¿Se pueden usar estos sellos con conexiones Figura 1502?

R3: Sí, nuestros sellos se fabrican según las dimensiones estándar de la industria para la Figura 1502, que se utiliza comúnmente para servicio de alta presión de 15,000 PSI. Recomendamos FKM con un anillo de respaldo metálico para estas condiciones extremas.



P4: ¿Son estos sellos compatibles con fluidos de acidificación?

R4: Los sellos FKM ofrecen una excelente resistencia a muchos ácidos utilizados en la estimulación de pozos. Sin embargo, para mezclas de ácidos extremadamente agresivas, siempre verifique la concentración y la temperatura con nuestras especificaciones técnicas. P6: ¿Cómo debo almacenar estos sellos para evitar el envejecimiento? R6: Los sellos deben almacenarse en un ambiente fresco, seco y oscuro. La exposición a la luz solar directa o al ozono de los motores eléctricos puede hacer que los elastómeros envejezcan prematuramente. El almacenamiento adecuado garantiza una vida útil de hasta 15 a 20 años para FKM.
