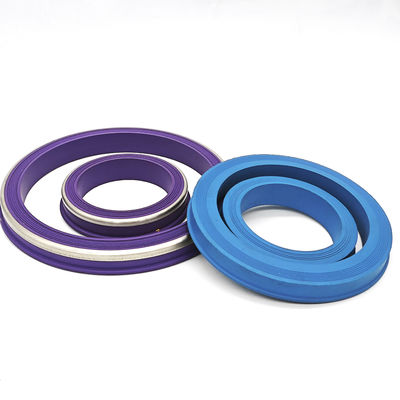

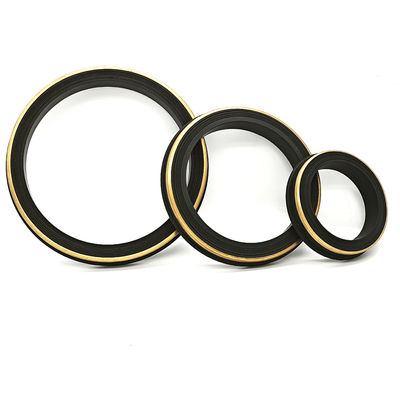

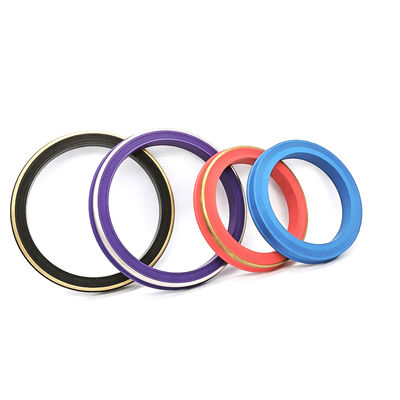

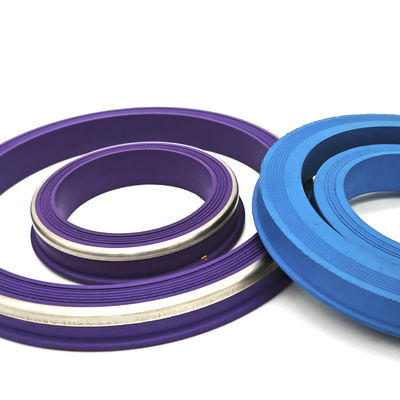

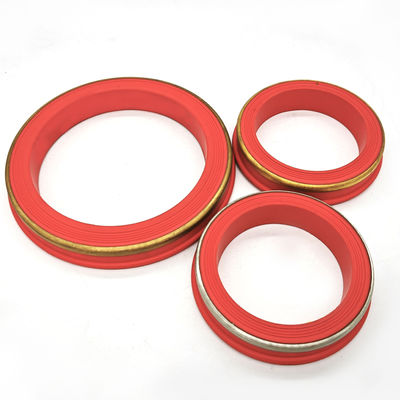

"Fig. 1502 Sellos de unión de martillo en NBR, HNBR y FKM

"Fig. 1502 Sellos de unión de martillo en NBR, HNBR y FKM

1- Introducción del producto

---

El nuestroFig. 1502 Sellos de unión de martillosLos equipos de producción de gas natural están diseñados para los entornos más exigentes de la industria del petróleo y el gas.2 pulgadas y 3 pulgadasLos sistemas de tuberías de alta presión, coinciden con el perfil del labio de reemplazo y la disposición de respaldo con el dibujo del fabricante.15,000 PSI servicio de CWP.

Si usted está involucradoServicios de fracturación hidráulica (fracking), cementación, acidificación o nitrógeno, confirmar el compuesto específico, las dimensiones de las ranuras y los requisitos de funcionamiento antes de su sustitución.

2Comparación de materiales y selección técnica

---

Ofrecemos tres compuestos elastoméricos primarios para adaptarse a sus condiciones específicas de pozo.

3Especificaciones técnicas

---

• Tamaño Disponibilidad:1", 2", 3", 4" (Especializada en 2" y 3" para la figura 1502).

• Presión de trabajo:Se recomienda consultar la clasificación completa del conjunto de unión identificada; el caucho por sí solo no tiene una clasificación de presión independiente.

• Tipo de diseño:El sello de tipo labial con energía de presión.

• Refuerzo:No se puede optarLas demáso bienAcero inoxidablela construcción de respaldo se ajuste al dibujo del fabricante.

• Compatibilidad:Confirmar el fabricante, el tamaño nominal, el dibujo de ranura y sello; la figura 1502 no establece la intercambiabilidad.

•
•
•

4Características y ventajas clave

---

• Diseño antiextrusión:Confirmar el perfil de los labios, los espacios libres y la construcción de respaldo para el ciclo de presión real.

• Compatibilidad química:Revisar la formulación, concentración, temperatura y exposición reales del fluido frente al compuesto seleccionado.

• Fabricación de precisión:Acordar las dimensiones y las tolerancias del dibujo específico de sello y ranura del fabricante.

• Selección de la comida:Confirmar la calificación específica del compuesto paraServicio agrio, incluida la composición de los gases, la temperatura, la presión y la carga de descompresión.

5Aplicaciones comunes

---

Nuestros sellos de unión de martillo son componentes esenciales en:

• Manifolds de Frac y líneas de descarga

• Unidades de cementación y acidificación

• Líneas de flujo de la cabeza del pozo

• Conexiones de unión de martillo identificadas en equipos de línea de control compatibles; confirmar el dibujo del equipo y los límites de servicio

• Equipo de explosión de agua a alta presión

•
•
•

6- Aseguramiento de la calidad y pruebas

---

Entendemos que el fallo del sello conduce a un tiempo no productivo costoso (NPT).

• Prueba de dureza (costa A):Se acuerda una composición de dureza y tolerancia; la dureza por sí sola no establece la capacidad de presión.

• Pruebas de tracción y alargamiento:Verificación de la dureza del material.

• Prueba de conjunto de compresión:Asegurar que el sello recupere su forma para un rendimiento fiable a largo plazo.

• Trazabilidad del lote:Se acordará la identificación del compuesto, los registros de la fecha de producción y la documentación de inspección requerida al ordenar.

•
•
•

7. Preguntas frecuentes (FAQ)

P: ¿Por qué usar un anillo de latón en un sello de Fig 1502?
R: Un respaldo correctamente especificado sostiene el elastómero contra la extrusión en espacios libres.no crea un valor de presión independiente para el caucho.

P: ¿Puedo utilizar sellos NBR para el servicio de gas ácido (H2S)?
R: Revisar el compuesto exacto en comparación con la composición real del gas, la exposición, la temperatura, la presión y el deber de descompresión.El HNBR o el FKM por sí solos no establecen la calificación de servicio agrio.

Ordenando sellos de 2 pulgadas y 3 pulgadas Fig 1502 por separado

Utilice líneas de pedido separadas para uniones nominales de 2 pulgadas y 3 pulgadas.Proporcionar fotografías de ambas caras de foca, el perfil lateral y la disposición de respaldo, junto con el compuesto, la tolerancia a la dureza y las condiciones de servicio.
