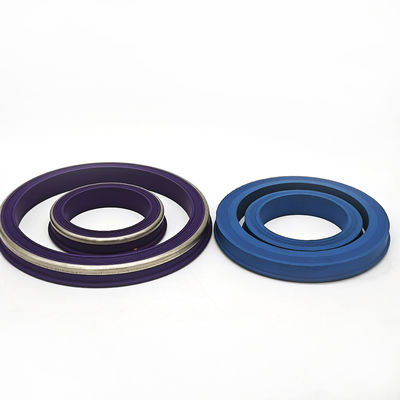

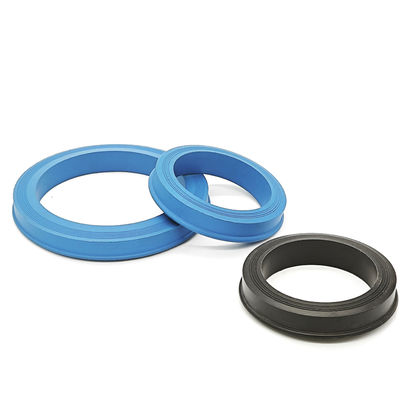

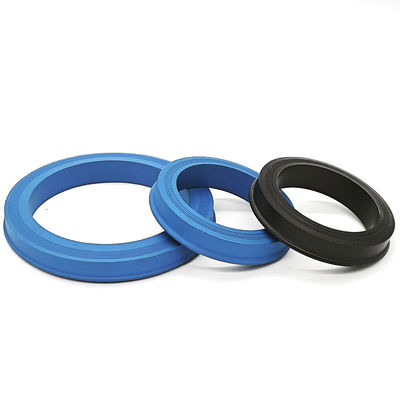

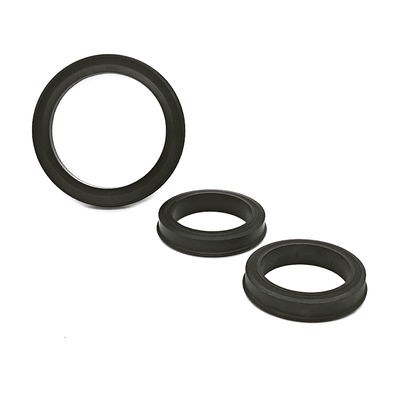

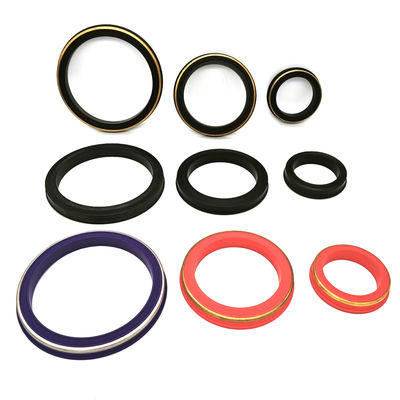

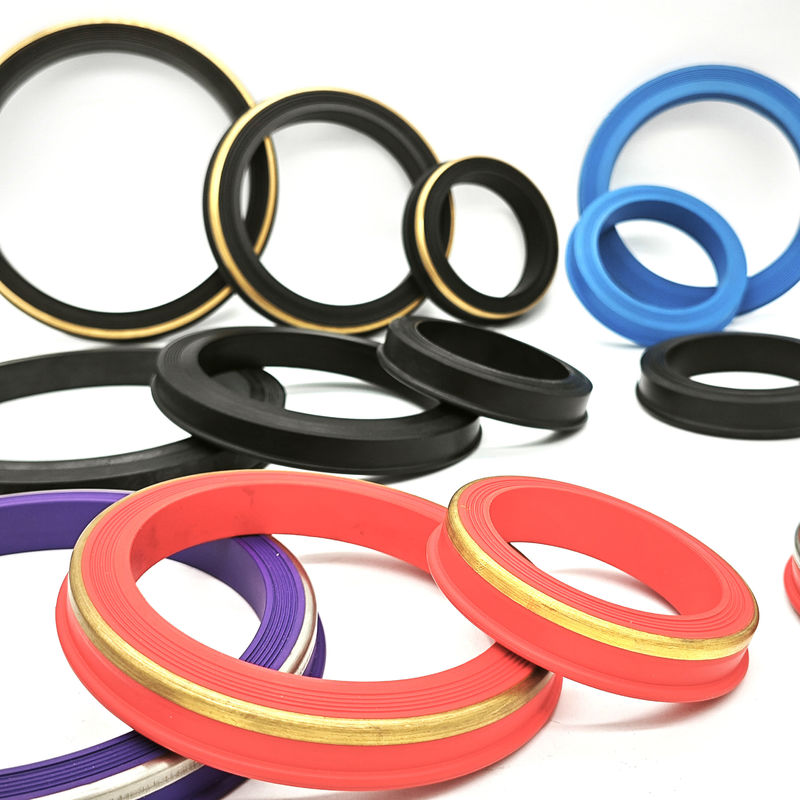

Sellos de labio de unión de martillo de figura estándar para componentes de servicio de pozos
Resumen: Soluciones de sellado de alto rendimiento para la integridad del campo petrolero
El nuestroSellos para labios de la Unión de martillos de figura estándarestán diseñados con precisión para proporcionar contención de fluidos críticos en aplicaciones de líneas de flujo de alta presión.Estos sellos aseguran una conexión a prueba de fugas entre los submarinos macho y hembra durante la fracturación hidráulica, cementación, acidificación y pruebas de pozos.
Como fabricantes dedicados de elastómeros de yacimientos petrolíferos, entendemos que el fallo del sello conduce a costosos tiempos de inactividad y riesgos de seguridad.con un diseño energizado que mantiene un sello hermético incluso durante las fluctuaciones de presión y ambientes de alta vibración.
Especificaciones técnicas y guía de selección de materiales
El rendimiento de un sello de unión de martillo está determinado en gran medida por su composición material.
| El NBR |
Nitrilo / Buna-N |
-30°C a +100°C. No hay más remedio. |
Agua, petróleo, hidráulica general |
Excelente resistencia a la abrasión y el desgarro; ideal para el servicio estándar en campos petrolíferos. |
| HNBR |
Nitrilo hidrogenado |
-35°C a +150°C |
Petróleo crudo, gas ácido (H2S), barro |
Alta resistencia mecánica; resistencia superior al calor y a la degradación química. |
| FKM |
El fluorocarburo |
-20°C a +200°C. No hay más remedio. |
Alta temperatura, productos químicos, acidificación |
Resistencia química excepcional; estable en entornos térmicos extremos. |
| PTFE |
(Politetrafluoroetileno) |
-50 °C a +250 °C |
Productos químicos agresivos, alta presión |
Cero oleaje; baja fricción; a menudo se usa conLas demás partes de los productos de acero inoxidable. |
Características del diseño: Diseñado para presiones extremas
Nuestros sellos Hammer Union son compatibles conFigura 602, 1002, 1502, 2002 y 2202las configuraciones.
1Geometría de labio-energética: El diseño de la sección transversal única permite que el sello a "energizar" o expandir bajo presión, creando un vínculo más estrecho a medida que aumenta el PSI interno.

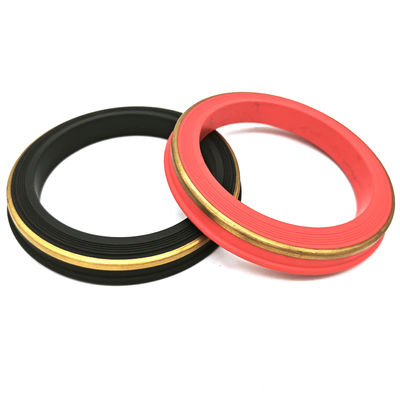

2. Refuerzo antiextrusión: para figuras de alta presión (por ejemplo, la figura 1502/2002), ofrecemos sellos con anillos de respaldo integrados de acero inoxidable o latón.Esto evita que el caucho migre a la brecha entre los submarinos de la unión.
3Precisión dimensional: fabricado con las estrictas tolerancias ISO y de la industria, garantizando el 100% de intercambiabilidad con los componentes estándar de la línea de flujo.
4Estabilidad química: formulada para resistir los aditivos agresivos que se encuentran en los fluidos de fracturación moderna, incluidos los reductores de fricción e inhibidores de la corrosión.
Entornos de aplicación
Nuestros sellos son el "estándar de oro" para los componentes críticos del servicio de pozos en:
1Conexiones de la línea de flujo: sellado seguro entre las juntas de las tuberías y los colectores.
2- Bombeo a presión: Manejo de proplantes de alta velocidad durante la fracturación hidráulica.
3Servicio de gas ácido: compuestos específicos de HNBR/FKM diseñados para resistir la fragilidad del H2S (sulfuro de hidrógeno).
4Inyección de nitrógeno y CO2: resistencia a bajas temperaturas para servicios relacionados con el gas.
Preguntas frecuentes: Resolver sus principales problemas de sellado
1¿Por qué mis sellos fallan durante las operaciones de fracturación a alta presión?
La mayoría de las fallas prematuras son causadas porextrusióno biendesgaste abrasivoEn aplicaciones de alta presión (10k-15k PSI), el caucho estándar puede ser forzado a entrar en los huecos de la unión.Fig. 1502 Sellos con inserción de acero inoxidableproporcionar el apoyo estructural necesario para evitar la extrusión.
2¿Cómo puedo identificar el tamaño y la figura correcta del sello?
Los sellos de unión de martillo se dimensionan según el diámetro nominal del tubo (por ejemplo, 2", 3", 4") y el número de la figura (por ejemplo, la figura 1502).El número de la figura determina la presión nominal y la geometría específica del selloSi no está seguro, nuestro equipo técnico puede identificar el sello correcto basándose en una muestra o las dimensiones de los subcomponentes.
3¿Sus sellos son resistentes a la descompresión rápida de gases (RGD)?
Sí, ofrecemos especializadosCompuestos HNBR resistentes a la RGDPara el servicio de gas, los elastómeros estándar pueden atrapar gas de alta presión; cuando la presión se libera rápidamente, el gas se expande y rompe el sello "explosivamente".Nuestros materiales de grado RGD están diseñados para ventilar el gas sin daños estructurales.
4¿Cuál es la ventaja del HNBR sobre el NBR estándar (Buna-N)?
Mientras que el NBR es rentable,HNBRproporciona un rango de temperaturas mucho más amplio y una resistencia significativamente mejor al H2S y a los lodos a base de petróleo.El HNBR durará mucho más, reduciendo la frecuencia de los reemplazos de sello.
5¿Cómo deben almacenarse los sellos de sindicatos de martillos para garantizar su longevidad?
El caucho es sensible a la luz UV, el ozono y los cambios extremos de temperatura.Los sellos NBR/HNBR tienen una vida útil de 5 a 10 años.
6¿Pueden sus sellos manejar líquidos acidificantes?
Para la acidificación (ácidos HCl/HF), se recomienda el uso deFKM (fluorocarburos)o bienSellos revestidos con PTFEEstos materiales ofrecen la inercia química requerida para resistir fluidos altamente corrosivos que de otro modo degradarían el NBR o el HNBR.
