Figura estándar 602, 1002, 1502 Sellos de labio de unión de martillo con materiales NBR HNBR FKM PTFE para aplicaciones de 6000-15000 PSI

Figura estándar 602, 1002, 1502 Sellos de labio de unión de martillo con materiales NBR HNBR FKM PTFE para aplicaciones de 6000-15000 PSI

Datos del producto:
Lugar de origen: Shanghái, China
Nombre de la marca: Royal Way
Certificación: ISO 9001 certificate
Número de modelo: Higo 1502
Documento: Hammer Union Seal TDS.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 200 piezas
Precio: USD$0.2/pc to $4/pc according to size and rubber material
Detalles de empaquetado: Embalaje de cartón de 40*40*20 cm
Tiempo de entrega: 7-15 días de acuerdo con la cantidad de pedido
Condiciones de pago: T/T, Western Union, Paypal, transferencia bancaria
Capacidad de la fuente: 50000 piezas por semana
Contacto
Descripción detallada del producto
Nombre: Sello de unión de martillo/anillo de sellado de labio de unión de martillo Material: El NBR HNBR FKM PTFE
Tamaño: 1" 2" 3" 4'', acepta tamaños personalizados Color: Color negro o personalizado
Dureza: Especifique la dureza y tolerancia del compuesto con el pedido. Serie de figuras compatibles: Figura 602, Figura 1002, Figura 1502, Figura 2002
Clasificación de presión de trabajo: Calificación completa de asamblea sindical; confirmar condiciones de servicio Rango de temperatura de funcionamiento: Dependiente de compuestos y fluidos; confirmar la temperatura continua y máxima
Ambiente del servicio: Especifique el contenido de H2S/CO2 y la calificación del compuesto requerido. Compatibilidad con los medios: Revisar la formulación, concentración y temperatura del fluido real.
Tipo de diseño del sello: Sello de labio, estilo junta tórica, con anillo de respaldo metálico Conjunto de compresión: Especificar el método de prueba compuesto y las condiciones cuando sea necesario.
Resistencia a la abrasión: Revisar los requisitos de inspección y exposición al apuntalante. Proceso de fabricación: Moldura de compresión
Resaltar:

Fig. 602 Sello de la Unión del Martillo

,

NBR HNBR FKM PTFE Sello de Weco

,

6000-15000 PSI Sello de la Unión del Martillo

Sellos para uniones de martillo estándar Fig 602, 1002, 1502 NBR HNBR FKM PTFE



Introducción del producto

Alto rendimientoSellos para uniones de martillo (también conocidos como sellos de labio) son componentes de repuesto para conexiones de tubería de unión de martillo especificadas. Identifique el fabricante de la unión, la figura y el tamaño nominal, luego haga coincidir el perfil del sello con el dibujo o muestra aprobados. Las figuras 602, 1002 y 1502 son identificadores de conexión; el número de figura por sí solo no confirma la intercambiabilidad ni la clasificación de un sello suelto.

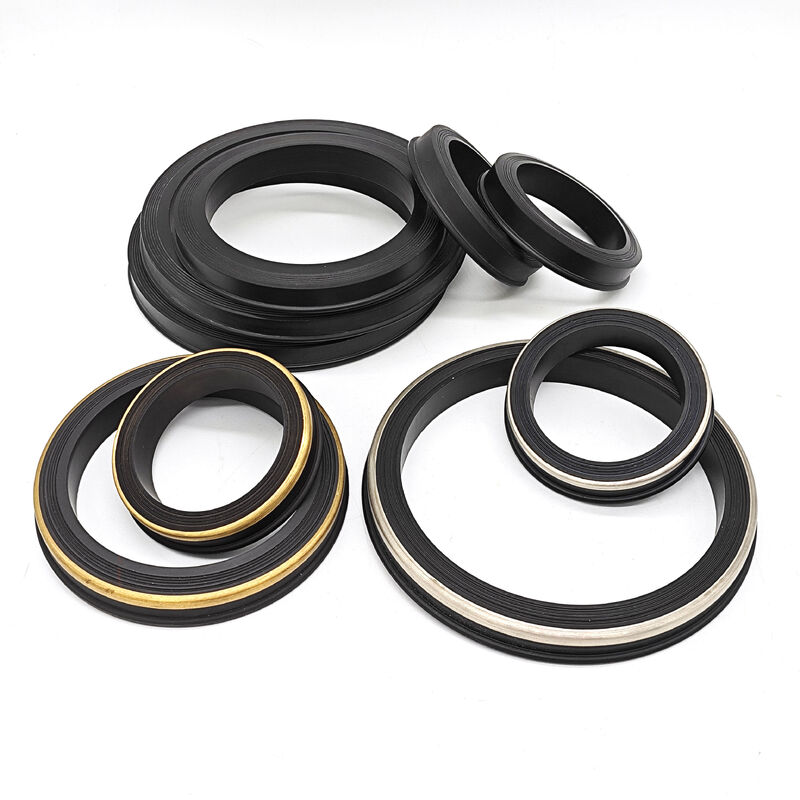

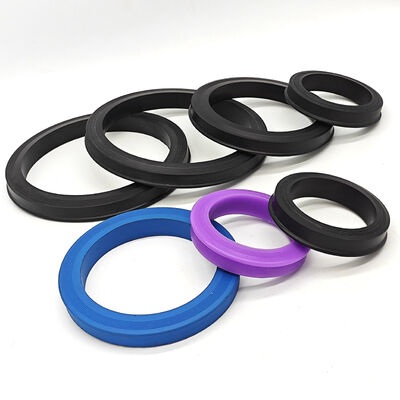

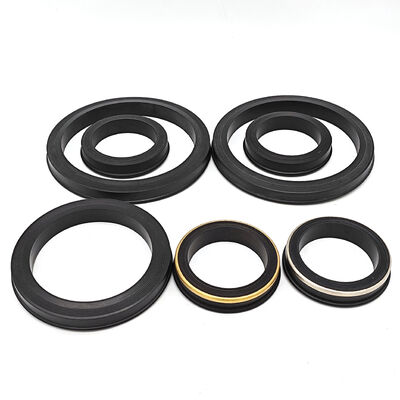

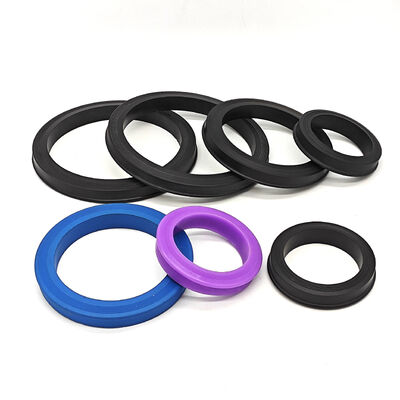

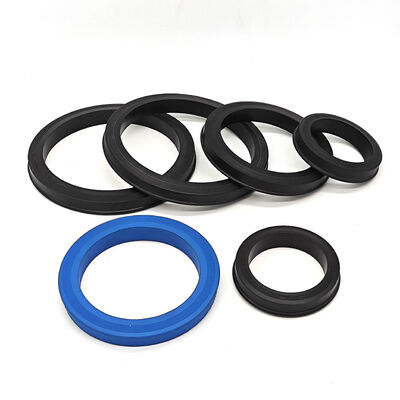

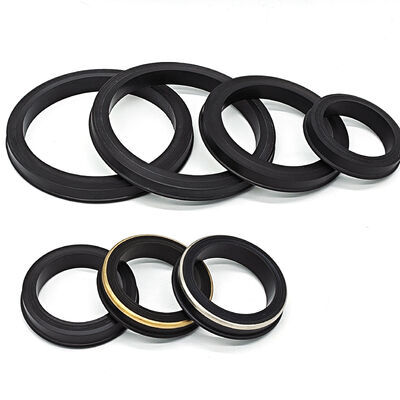

Figura estándar 602, 1002, 1502 Sellos de labio de unión de martillo con materiales NBR HNBR FKM PTFE para aplicaciones de 6000-15000 PSIFigura estándar 602, 1002, 1502 Sellos de labio de unión de martillo con materiales NBR HNBR FKM PTFE para aplicaciones de 6000-15000 PSIFigura estándar 602, 1002, 1502 Sellos de labio de unión de martillo con materiales NBR HNBR FKM PTFE para aplicaciones de 6000-15000 PSI



Especificaciones técnicas

Especificación Detalles
Figuras disponibles Fig 602, Fig 1002, Fig 1502, Fig 2002, Fig 206
Tamaños nominales 1", 2", 3", 4"
Clasificaciones de presión Confirme la clasificación completa del conjunto de la unión y las condiciones de servicio
Opciones de material NBR, HNBR, FKM (Fluorocarbono), PTFE
Refuerzo de inserción Disponible con anillos de latón o acero inoxidable
Cumplimiento de estándares Confirme el fabricante, la figura, las dimensiones de la ranura y el perfil del sello aprobado





Comparación del rendimiento del material

Seleccionar el elastómero correcto es vital para la longevidad de su sello de unión de martillo. A continuación, se presenta una comparación basada en entornos de trabajo:

  • NBR (Nitrilo / Buna-N):

    • Aplicación: Servicio general de agua, aceite y lodo.

    • Rango de temperatura: Confirme la temperatura continua y pico para el compuesto NBR seleccionado.

    • Ventajas: Rentable, excelente resistencia a la abrasión.

    •
    •
    •
  • HNBR (Nitrilo hidrogenado):

    • Aplicación: Fluidos de yacimientos petrolíferos revisados para el compuesto HNBR seleccionado; especifique los requisitos de calificación de gas amargo por separado.

    • Rango de temperatura: Confirme la temperatura continua y pico para el compuesto HNBR seleccionado.

    • Ventajas: Revise los datos mecánicos, de calor y de descompresión de gas específicos del compuesto.

    •
    •
    •
  • FKM (Fluorocarbono):

    • Aplicación: Procesamiento químico a alta temperatura y fluidos agresivos.

    • Rango de temperatura: Confirme el grado FKM seleccionado frente al fluido y la duración de la exposición.

    • Ventajas: Excepcional estabilidad química y resistencia al calor.

    •
    •
    •
  • PTFE:

    • Aplicación: Configuraciones que contienen PTFE revisadas frente al dibujo, el fluido real y la temperatura.

    • Ventajas: Confirme la construcción de PTFE sólido, envolvente o de anillo de soporte y los límites de cualquier núcleo o refuerzo.

    •
    •
    •
  •
  •
  •





Presión de trabajo por número de figura

Estas clases de presión son referencias de identificación de figura. Verifique la clasificación del conjunto instalado, la clasificación de servicio y la reducción de temperatura con el fabricante del equipo:

  • Sellos Fig 602: Referencia de clase de equipo:6,000 PSI.

  • Sellos Fig 1002: Referencia de clase de equipo:10,000 PSI.

  • Sellos Fig 1502: Referencia de clase de equipo:15,000 PSI.

  •
  •
  •





Características y ventajas clave

  • Ajuste de precisión: Especifique la revisión del dibujo, las dimensiones y las tolerancias. Confirme el ajuste y el rendimiento de la fuga con la conexión completa y el procedimiento del equipo.

  • Diseño anti-extrusión: El refuerzo de latón o acero inoxidable está disponible para perfiles especificados; revise las dimensiones de soporte y el espacio operativo juntos.

  • Resiliencia química: Revise el compuesto seleccionado frente a los ácidos, sales, hidrocarburos y fluidos de limpieza reales.

  • Sellado fiable: Proporcione las condiciones de ciclo de presión y descompresión al seleccionar el compuesto y el refuerzo.



Aplicaciones comunes

Nuestros sellos para uniones de martillo se utilizan ampliamente en yacimientos petrolíferos globales y sectores industriales:

  • Oleoductos y gasoductos: Conexión de tuberías durante la perforación y producción.

  • Operaciones de fracking: Transporte de fluidos de fracturación hidráulica a alta presión.

  • Acidificación y cementación: Sellos seguros durante la estimulación y revestimiento de pozos.

  • Sistemas de lodo: Manejo de lodo de perforación abrasivo en líneas de succión y descarga.

  • Transferencia de agua: Tuberías de agua de gran diámetro en sitios industriales.

  •
  •
  •





Por qué pedirnos:



  1. Garantía de calidad: Fabricado bajo nuestro sistema de gestión de calidad ISO 9001; acuerde la dureza, la inspección dimensional y cualquier prueba de ensamblaje requerida con el pedido.

  2. Compatibilidad de repuesto: Haga coincidir el fabricante de la unión, la figura, el tamaño nominal y el perfil instalado; confirme el ajuste del repuesto antes de realizar el pedido.

  3. Envío global: Confirme el tamaño, el compuesto, la cantidad y la fecha de entrega seleccionados con la cotización.

  4. Soluciones personalizadas: ¿Necesita una dureza Shore A específica o un grado AED (descompresión anti-explosiva)? Póngase en contacto con nuestro equipo técnico.

  5.
  6.
  7.

Identificación de figura y perfil para reemplazo

Envíe fotografías claras de las marcas de la unión y de ambos lados del sello retirado. Agregue el tamaño nominal de la tubería, las dimensiones del sello, la construcción del anillo metálico y el dibujo del equipo cuando esté disponible. Mantenga los sellos de aspecto similar de diferentes series de figuras separados hasta que se confirme el ajuste. Incluya la formulación del fluido, los ciclos de presión, la temperatura continua y pico, y la cantidad requerida para una cotización de reemplazo.
