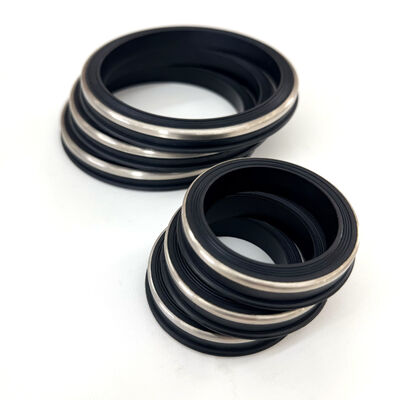

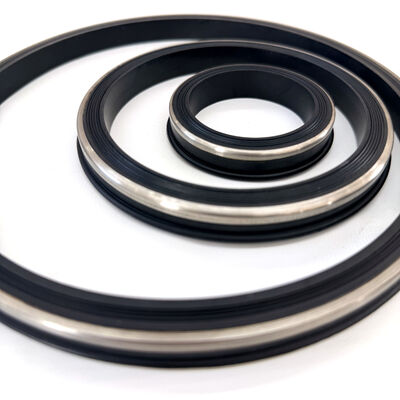

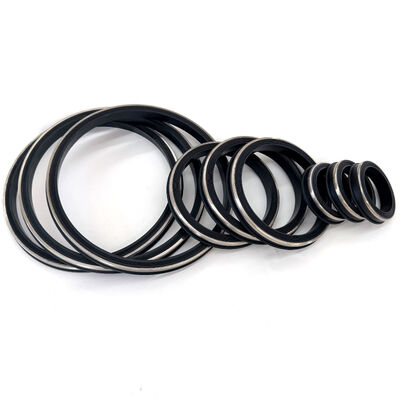

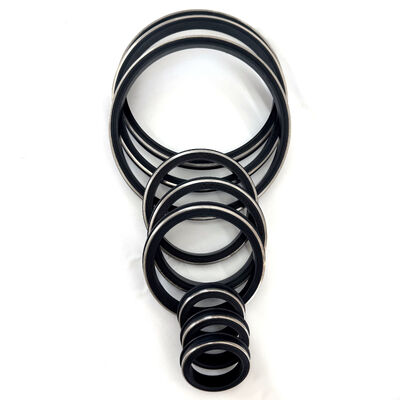

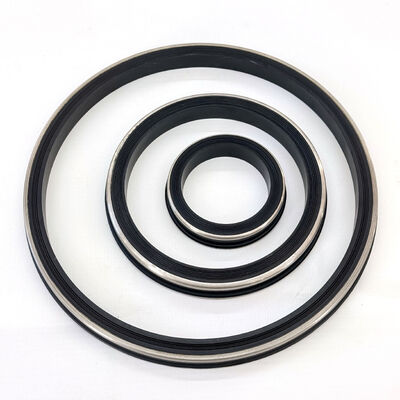

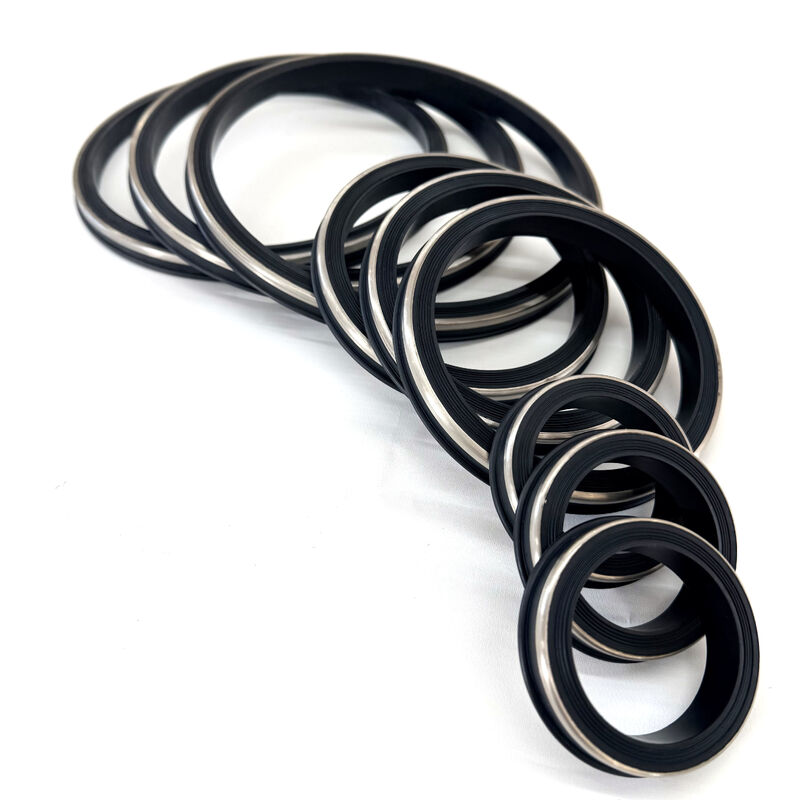

Sellos de unión de martillo resistentes al H2S | FKM con anillo de respaldo de acero inoxidable | 15.000 PSI CWP

Descripción general

Diseñado para servicio amargo y temperaturas extremas

En los entornos más volátiles de los yacimientos petrolíferos, donde la alta presión se encuentra con el H2S y el calor extremo, los sellos NBR estándar fallarán. Nuestra primaSellos de unión de martillo FKM con anillos de respaldo de acero inoxidableson la defensa definitiva para la integridad de su línea de flujo.

Diseñado específicamente paraServicio ácido (H2S) y alta presión.En aplicaciones como la Fig. 1502, estos sellos combinan la inercia química del fluoroelastómero (FKM) de alta calidad con el soporte estructural rígido de un anillo antiextrusión de acero inoxidable. Esta es la opción profesional para operaciones de presión de trabajo en frío (CWP) de 15 000 PSI donde la seguridad y el tiempo de actividad no son negociables.

Características y beneficios clave

---

• Diseñado para servicios ácidos (H2S): nuestro compuesto especializado de fluoroelastómero (FKM) es químicamente inerte al sulfuro de hidrógeno, lo que evita la hinchazón, el endurecimiento y el agrietamiento que provocan que los sellos NBR fallen en ambientes ácidos.

• Refuerzo de acero inoxidable de primera calidad: a diferencia de los anillos de latón que pueden corroerse en fluidos ricos en azufre, nuestro anillo antiextrusión de acero inoxidable proporciona integridad estructural permanente y confiabilidad sin corrosión.

• Protección contra explosiones de alta presión: el anillo de respaldo integrado cierra el espacio libre en la unión, lo que garantiza que el sello mantenga su forma incluso bajo picos de presión de 15,000 PSI.

• Estabilidad térmica extendida: Mantiene un sello positivo en temperaturas extremas que van desde -15 °F a 446 °F, ideal para pozos HPHT (alta presión y alta temperatura).

• Diseño activado por presión: el perfil del labio está diseñado para utilizar la presión de la línea interna para aumentar la fuerza de sellado, asegurando una conexión a prueba de fugas desde el arranque a baja presión hasta el funcionamiento a plena carga.

Especificaciones técnicas

---

Parámetros de rendimiento

---

•  Presión de trabajo en frío (CWP): nominal de hasta 15 000 PSI (para Fig. 1502).

• Rango de temperatura: -15°F a +446°F (-26°C a +230°C).

• Compatibilidad de medios: H2S (gas amargo), CO2, petróleo crudo, vapor, fluidos acidificantes (HCl/HF), hidrocarburos aromáticos.

• Conjunto de compresión:** Excelente resistencia a la deformación permanente bajo carga a largo plazo.

• Resistencia a la extrusión: Soporte máximo en espacios libres de hasta 0,030" a 15k PSI.

Aplicaciones comunes

---

Nuestros sellos FKM/SS son el "estándar de oro" para el servicio de campos petroleros de alto riesgo: Producción de gas ácido: sellado crítico en pozos con altas concentraciones de H2S y CO2.

1. Estimulación y acidificación de pozos: Manejo de químicos y ácidos agresivos que degradan los sellos de nitrilo estándar.

2. Inyección de vapor y geotermia: rendimiento confiable en operaciones EOR (recuperación mejorada de petróleo) a alta temperatura.

3. Fracturamiento de alta presión: el sello de referencia para colectores de descarga en flotas de "hierro" que operan en cuencas corrosivas.

4. Pruebas de pozos HPHT: Brinda seguridad durante el flujo inicial y las pruebas de pozos profundos y de alta presión.

Preguntas frecuentes

---

P1: ¿Cuándo debo elegir FKM con acero inoxidable en lugar de NBR con latón?
R: Debe actualizar a FKM/SS siempre que haya H2S presente o cuando las temperaturas de funcionamiento excedan los 212 °F. Se requiere acero inoxidable para servicios ácidos porque el latón puede sufrir corrosión por tensión de sulfuro.

P2: ¿Estos sellos funcionarán con mis uniones de martillo Fig 1502 existentes?
R: Sí. Nuestros sellos están diseñados para cumplir con los perfiles geométricos estándar de las uniones Figura 1502, 1002 y 602, lo que garantiza un ajuste perfecto con su inventario actual.

P3: ¿Cuál es el beneficio del anillo de acero inoxidable a 15 000 PSI?
R: A 15.000 PSI, el caucho se vuelve casi fluido. El anillo SS actúa como una pared rígida que evita que el caucho sea empujado a través de los pequeños espacios en la unión, evitando "reventones".

P4: ¿Pueden estos sellos soportar altas concentraciones de ácido clorhídrico (HCl)?
R: Sí, el FKM es altamente resistente a la mayoría de los ácidos utilizados en la acidificación de pozos, lo que lo hace muy superior al NBR en el servicio de estimulación.

P5: ¿Cuál es la vida útil recomendada para los sellos FKM?
R: El FKM tiene una vida útil excepcional de 20 años si se almacena en un lugar fresco y seco, lejos de la luz solar directa y del ozono, lo que lo convierte en un excelente artículo de inventario de "comprar y conservar".
