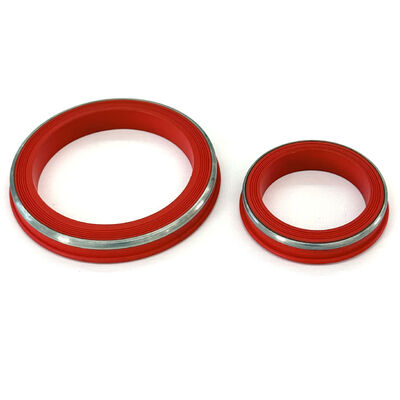

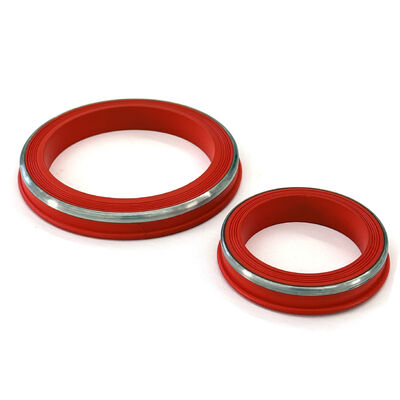

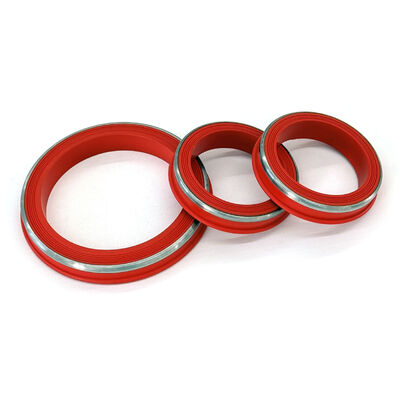

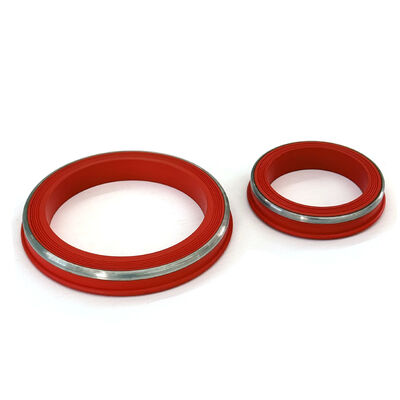

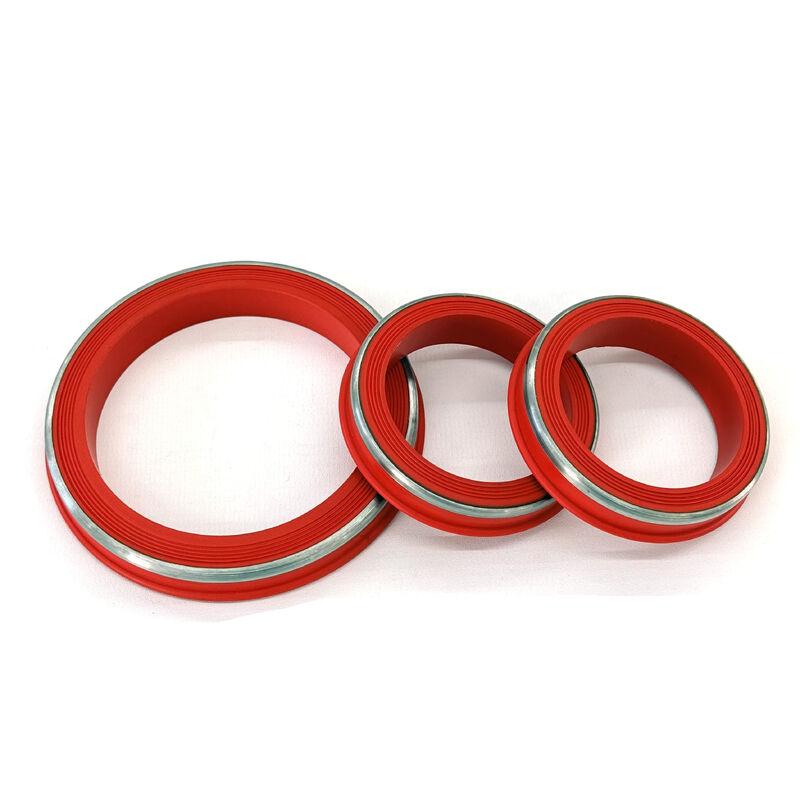

Sellos de unión de martillo resistentes al H2S | FKM con anillo de respaldo de acero inoxidable | 15.000 PSI CWP

Descripción general

En el sector petrolero de alto riesgo, las soluciones de sellado estándar a menudo se quedan cortas cuando se enfrentan al doble desafío del calor extremo y los gases corrosivos. Nuestros sellos de unión de martillo estilo labio de FKM resistentes a la temperatura representan la cúspide de la tecnología de sellado para entornos HPHT (alta presión, alta temperatura) y servicio amargo**.

Características y beneficios clave

---

• Estabilidad térmica extrema: FKM (fluoroelastómero) especialmente formulado mantiene su fuerza de sellado elastomérico a temperaturas de hasta 446 °F (230 °C), donde los sellos estándar se derriten o fallan.

• Perfil de labio activado por presión: El diseño "Estilo de labio" utiliza la presión de la línea interna para ensanchar los labios del sello contra la unión sub, asegurando un sello más hermético a medida que aumenta la presión.

• Inmunidad total al H2S y al CO2: Diseñado para servicios ácidos, este compuesto de FKM es resistente a la degradación química, la hinchazón y el agrietamiento causados ​​por altas concentraciones de sulfuro de hidrógeno y dióxido de carbono.

• Refuerzo de acero inoxidable a prueba de corrosión: el anillo de respaldo de acero inoxidable integrado es inmune al agrietamiento por tensión de sulfuro (SSC), lo que proporciona una barrera rígida antiextrusión que los anillos de latón no pueden ofrecer en ambientes ácidos.

• Integridad sin fugas: moldeado con precisión para cumplir con las tolerancias más estrictas de los yacimientos petrolíferos de América del Norte, lo que garantiza una conexión 100% hermética al gas para estimulación y retorno de alta presión.

Especificaciones técnicas

---

Parámetros de rendimiento

---

•  Presión de trabajo en frío (CWP): nominal de hasta 15 000 PSI (para Fig. 1502).

• Rango de temperatura: -15°F a +446°F (-26°C a +230°C).

• Compatibilidad de medios: H2S (gas amargo), CO2, petróleo crudo, vapor, fluidos acidificantes (HCl/HF), hidrocarburos aromáticos.

• Conjunto de compresión:** Excelente resistencia a la deformación permanente bajo carga a largo plazo.

• Resistencia a la extrusión: Soporte máximo en espacios libres de hasta 0,030" a 15k PSI.

Aplicaciones comunes

---

Nuestros sellos FKM/SS son el "estándar de oro" para el servicio de campos petroleros de alto riesgo: Producción de gas ácido: sellado crítico en pozos con altas concentraciones de H2S y CO2.

1. Estimulación y acidificación de pozos: Manejo de químicos y ácidos agresivos que degradan los sellos de nitrilo estándar.

2. Inyección de vapor y geotermia: rendimiento confiable en operaciones EOR (recuperación mejorada de petróleo) a alta temperatura.

3. Fracturamiento de alta presión: el sello de referencia para colectores de descarga en flotas de "hierro" que operan en cuencas corrosivas.

4. Pruebas de pozos HPHT: Brinda seguridad durante el flujo inicial y las pruebas de pozos profundos y de alta presión.

Preguntas frecuentes

---

P1: ¿Por qué necesito FKM "resistente a la temperatura" para las uniones Fig 1502?
R: A 15 000 PSI, la fricción y la dinámica de fluidos en la línea de flujo pueden generar un calor significativo. Nuestros sellos FKM se mantienen resistentes hasta 446 °F, lo que garantiza la seguridad durante el fracking o el servicio de vapor de alta velocidad.

P2: ¿Cómo mejora el sellado el perfil "Lip Style"?
R: A diferencia de los sellos planos que dependen únicamente de la compresión, el estilo de labio está "activado por presión". Utiliza la presión del fluido para forzar los bordes del sello contra el metal, creando una barrera hermética a los gases más dinámica y confiable.

P3: ¿Es FKM compatible con todos los productos químicos del fracking?
R: FKM es compatible con la gran mayoría de los productos químicos de los yacimientos petrolíferos, incluidos los ácidos y los hidrocarburos aromáticos. Para obtener tablas de compatibilidad química específicas, comuníquese con nuestro equipo técnico.

P4: ¿Cuál es la vida útil de estos sellos?
R: Nuestros sellos FKM tienen una vida útil excepcional de 20 años cuando se almacenan correctamente, en comparación con solo 5 a 10 años para el NBR. Esto los hace ideales para existencias de emergencia e inventarios a largo plazo.
