Introducción del producto

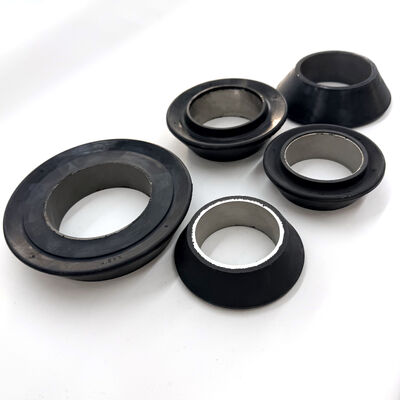

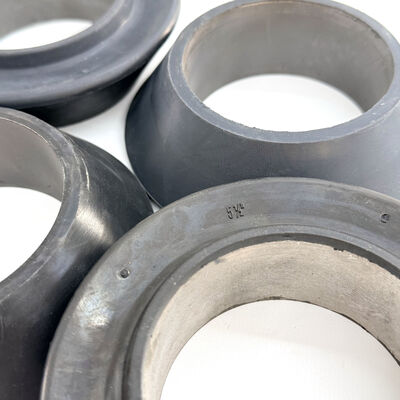

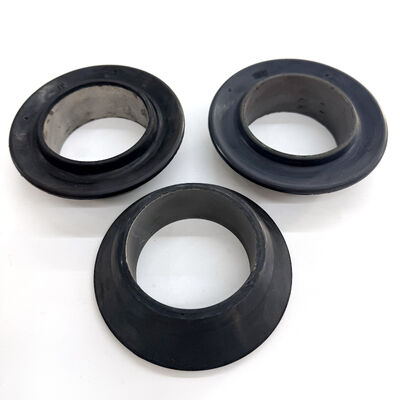

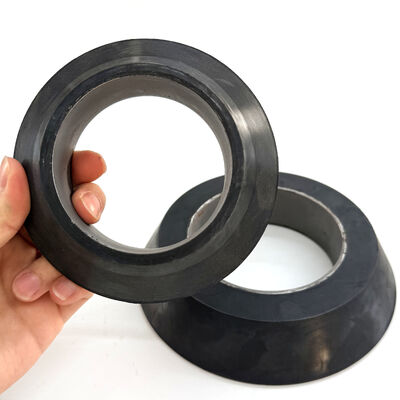

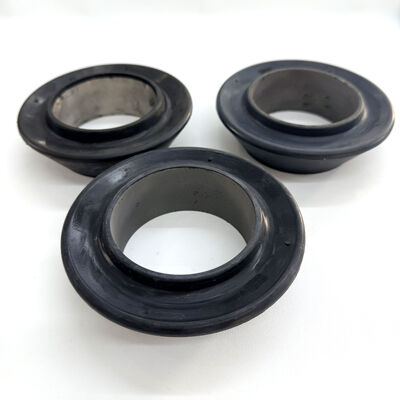

El Professional 5 1/2 pulgadas V Style Swab Cup es una solución de agujero diseñada específicamente para la recuperación de fluido de carga ligera en operaciones de carcasa y tubos de gran diámetro.Este modelo utiliza un labio de sellado accionado por fluido que se expande hacia afuera a medida que aumenta la presión hidrostáticaSu principal ventaja radica en su arquitectura apilable. allowing operators to customize the tool string by mounting multiple cups on a single mandrel to achieve the desired lifting capacity while maintaining the flexibility required for aging or rough wellbores.
Especificaciones técnicas
| Tamaño nominal |
5 pulgadas y media |
| El estilo |
Tipo V (labio flexible) |
| Tipo de accionamiento |
Accionado por fluido |
| Refuerzo |
Inserto de base reforzado con acero |
| El material |
Nitrilo de alto grado (NBR) |
Características clave y ventajas de la ingeniería
1. Tolerancia superior a los escombros y la arena: El diseño flexible de labio delgado permite que la copa en V evite la arena y la escala durante la marcha hacia abajo y sella eficazmente las partículas durante el levantamiento.
2Optimizado para cargas ligeras: diseñado específicamente para columnas de fluido bajo donde las copas de trabajo pesado pueden no lograr un sellado completo.La forma en V asegura la máxima expansión incluso bajo una presión hidrostática mínima.
3Velocidad de descenso mejorada de la herramienta: el perfil aerodinámico en V reduce la resistencia durante el descenso, lo que permite tiempos de viaje más rápidos y aumenta la eficiencia operativa general.
4Fundamento reforzado de acero: el modelo de 5 1/2 pulgadas incluye un inserto de base de acero para evitar que el elastómero se deforme o se extruya sobre el hombro del mandril durante el movimiento hacia arriba.

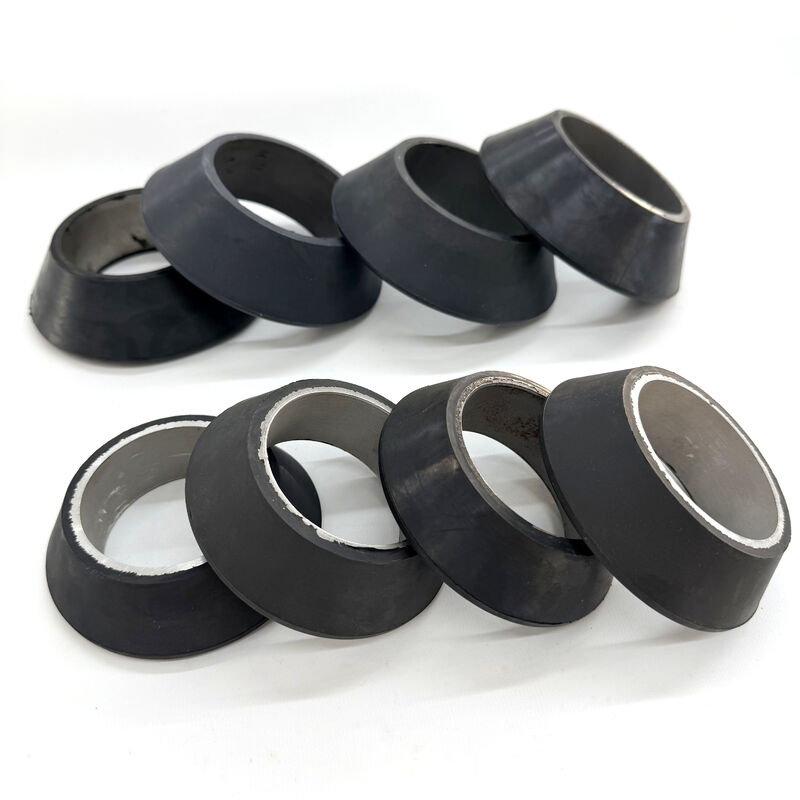

5. Estables para carga versatilidad: Aunque diseñados para cargas ligeras, estos vasos se pueden apilar en grupos de 4 a 8 para manejar volúmenes de fluido medianos,Distribución de la presión en múltiples superficies de sellado.
|
No. D.O. (pulgadas)
|
Núcleo y descripción
|
Dose excesiva de la taza
|
Identificador de la taza
|
|
1.900" ( 1-1/2")
|
Copo de barniz de núcleo de acero
|
1.530"
|
0.902"
|
|
2 a 3/8" (de 2")
|
Copo de barniz de núcleo de acero
|
1.980"
|
1.120"
|
|
2-7/8" (2-1/2")
|
Copo de barniz de núcleo de acero
|
2.410"
|
1.334" y
|
|
3.850 "
|
Copo de barniz de núcleo de acero
|
3.850 "
|
2.495 "
|
|
3.900 "
|
Copo de barniz de núcleo de acero
|
3.900 "
|
2.495 "
|
|
4 y 1/2"
|
Copo de barniz de núcleo de acero
|
4.062"
|
2.495 "
|
|
4.610"
|
Copo de barniz de núcleo de acero
|
4.610"
|
2.495 "
|
|
4.720"
|
Copo de barniz de núcleo de acero
|
4.720"
|
2.495 "
|
|
4.850 "
|
Copo de barniz de núcleo de acero
|
4.850 "
|
2.495 "
|
|
5-1/2 "
|
Copo de barniz de núcleo de acero
|
4.970"
|
2.495 "
|
|
7" de largo.
|
Copo de barniz de núcleo de acero
|
6.450"
|
3.500"
|
|
4 y 1/2"
|
Núcleo de acero, cuchara de lavado de peso
|
4.062"
|
2.495 "
|
¿Por qué asociarse con nuestro equipo de ingeniería?
Estándares de calidad ISO 9001:2015: Nuestras instalaciones operan bajo un estricto Sistema de Gestión de la Calidad, lo que garantiza la repetibilidad en las series de producción de gran volumen.
Herramientación y diseño interno: Nuestros ingenieros ayudan con el diseño para la fabricación (DFM), ayudando a refinar la geometría de la pieza para reducir costos y mejorar el rendimiento.
Preguntas frecuentes
Pregunta: ¿Por qué se prefiere una taza en V apilada en lugar de una taza grande?
Respuesta: El apilar varias copas en V permite una mejor distribución de la carga. Una sola copa tendría que ser extremadamente rígida para levantar la misma carga, lo que la hace propensa a romperse.Varias tazas flexibles proporcionan un sistema de sellado redundante.
Pregunta: ¿Pueden estas tazas manejar arena y limo?
Respuesta: Sí, el labio flexible de estilo V es la mejor opción para ambientes cargados de arena, ya que puede desviarse alrededor de partículas que cortarían o atascarían una taza más rígida.
Pregunta: ¿Es necesario el inserto de acero para el servicio de carga ligera?
Respuesta: Sí, el inserto de acero es crítico para mantener la posición de la copa en el mandril. Sin él, la presión hidrostática podría obligar a la base de caucho a deformarse sobre el hombro del mandril.
