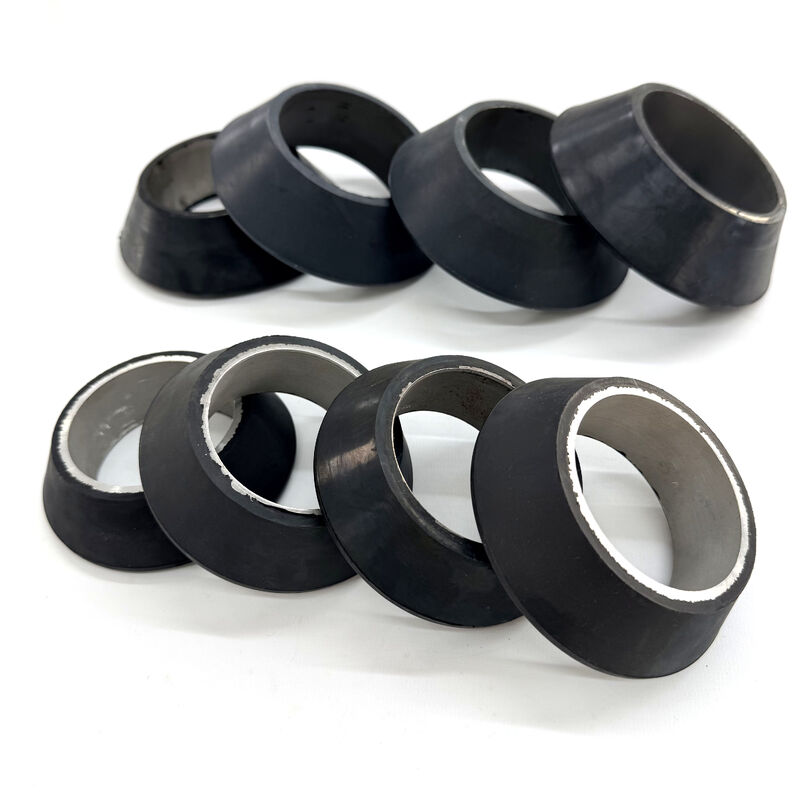

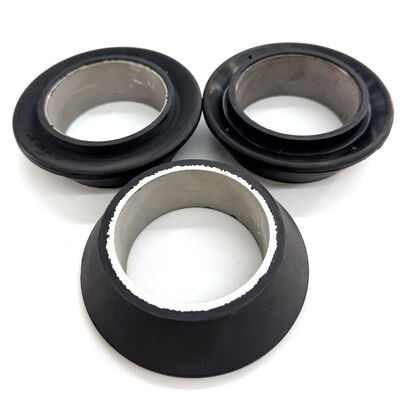

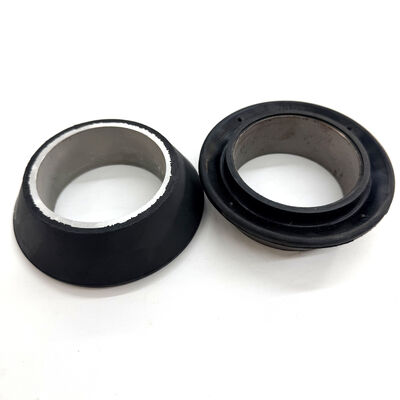

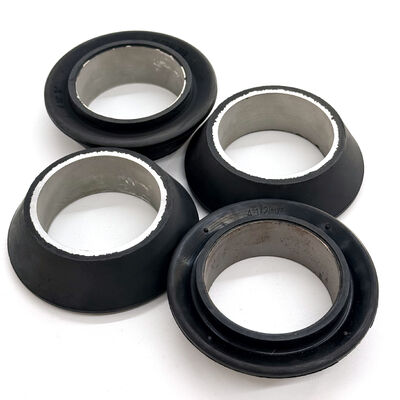

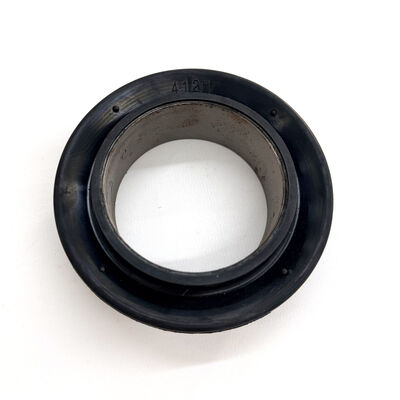

4.5 pulgadas de estilo V Swab Copa con inserción reforzada de acero para el servicio de alta presión bien

Introducción del producto

El recipiente para hisopos estilo V de 4,5 pulgadas es una herramienta versátil y altamente flexible diseñada para la recuperación de fluidos de carga liviana a media en casing y tuberías de gran diámetro. Conocida por su diseño accionado por fluido, la copa estilo V presenta un labio de sellado sensible que se expande bajo una presión hidrostática mínima. Este modelo está diseñado específicamente para pozos que contienen arena, limo u otros sólidos suspendidos, ya que su perfil flexible puede evitar eficazmente los escombros durante el recorrido mientras mantiene un sello constante durante el levantamiento. El inserto reforzado con acero integrado proporciona la estabilidad de base necesaria para diámetros de 4,5 pulgadas sin comprometer la flexibilidad del labio.

Especificaciones técnicas

Tamaño nominal: 4,5 pulgadas
Estilo de copa:Tipo V (carga ligera a media)
Tipo de actuación:Labio flexible accionado por fluido
Reforzamiento:Inserto de base reforzado con acero.
Material:Nitrilo premium resistente a la abrasión (NBR)
Idoneidad de carga de fluido:Ligero a medio

Características clave y ventajas de ingeniería

1. Tolerancia superior a la arena y los desechos: el labio delgado y flexible de la copa estilo V es excepcionalmente eficaz en fluidos cargados de arena. Permite que la copa navegue a través de partículas y acumulación de sarro que podrían dañar copas más rígidas y de carga pesada.

2. Sellado accionado por fluido: La geometría en forma de V garantiza que el labio de sellado sea forzado contra la pared de la carcasa por el peso de la columna de fluido. Este diseño permite un sello positivo incluso con niveles de líquido más bajos o cargas más livianas.

3. Inserto de acero para estabilidad de la base: en el tamaño de 4,5 pulgadas, el inserto de acero es fundamental para mantener la integridad estructural de la base de la copa en el mandril, evitando la extrusión y permitiendo que el labio superior permanezca altamente flexible.

4. Facilidad de descenso: Debido a su perfil flexible, la copa tipo V experimenta menos resistencia durante el descenso, lo que permite tiempos de viaje más rápidos en operaciones de servicio de pozos.

Todos los tipos disponibles de vasos para hisopos

Estilo TA: TA es un recipiente para hisopos de carga media construido alrededor de un casquillo de acero o aluminio para usar en la mayoría de los tamaños de tubería o tubería de perforación. Cuando esté bajo carga, se comprimirá para formar una masa de goma sólida para una máxima capacidad de elevación y un desgaste mínimo. Fabricadas a partir de un compuesto de caucho recientemente desarrollado, estas copas brindan a nuestros clientes un producto norteamericano de alta calidad. Nuestro compuesto especial Frac Fluid está desarrollado para ofrecer lo último en durabilidad y rendimiento. Estas copas de hisopo Frac están diseñadas para funcionar en las condiciones más duras.

Estilo MV: Shanghai Qinuo ofrece el popular vaso para hisopos MV con perfil Guiberson* en compuesto de nitrilo y caucho fluido de fractura. La copa tiene un casquillo de aluminio o acero con múltiples labios hacia arriba que le permite pasar por lugares estrechos y controlar la cantidad de carga. Es muy eficiente en fluidos con arena en suspensión.

Estilo V: Shanghai Qinuo lleva el vaso para hisopos de la serie V en un vaso de goma para trabajo liviano y resistente que es adecuado para usar en fluidos con altas concentraciones de arena suspendida. Los labios hacia arriba pasan fácilmente a través de lugares estrechos y se invertirán para descargar cargas excesivas. La cantidad de tazas utilizadas variará según las condiciones.

¿Por qué asociarse con nuestro equipo de ingeniería?

Estándares de calidad ISO 9001:2015: Nuestras instalaciones operan bajo un estricto sistema de gestión de calidad, lo que garantiza la repetibilidad en tiradas de producción de gran volumen.
Herramientas y diseño internos: nuestros ingenieros ayudan con el diseño para la fabricación (DFM), lo que ayuda a refinar la geometría de las piezas para reducir costos y mejorar el rendimiento.

Preguntas frecuentes

Pregunta: ¿Por qué debería elegir una copa tipo V en lugar de una tipo RTL para carcasa de 4,5 pulgadas?
Respuesta: Elija el tipo V si se trata de cargas de fluidos ligeros o si el pozo contiene arena y escombros. El RTL es un vaso de carga pesada con un labio rígido, mientras que el tipo V está diseñado para brindar flexibilidad y tolerancia a los desechos.

Pregunta: ¿Cuál es la función del inserto de acero en esta copa de carga ligera?
Respuesta: El inserto de acero proporciona una base rígida para la base de la copa. En tamaños más grandes de 4,5 pulgadas, este refuerzo es necesario para mantener la copa asegurada en el hombro del mandril bajo presión hidrostática.

Pregunta: ¿El material NBR es resistente al petróleo crudo?
Respuesta: Sí, el compuesto de nitrilo (NBR) de alta calidad está específicamente formulado para ofrecer una excelente resistencia al petróleo crudo, el diésel y la mayoría de los hidrocarburos de los yacimientos petrolíferos.
