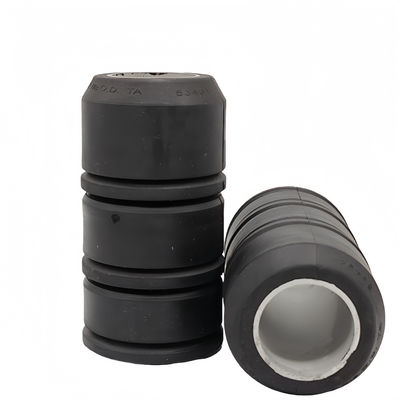

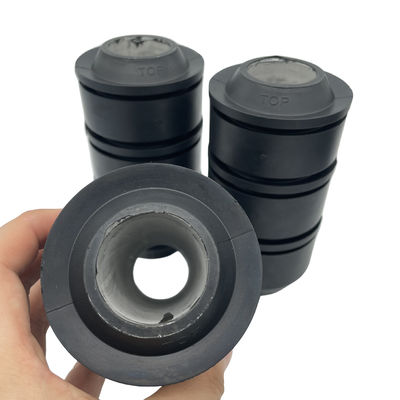

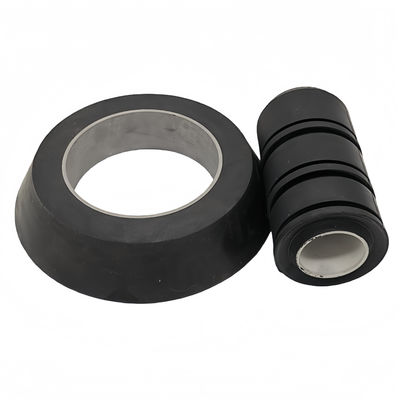

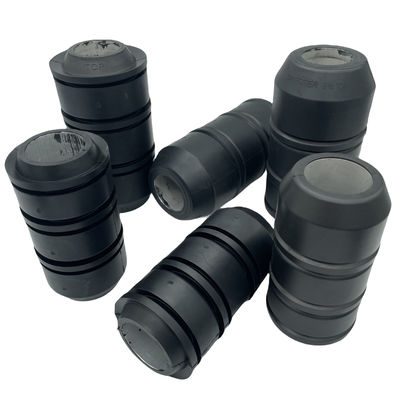

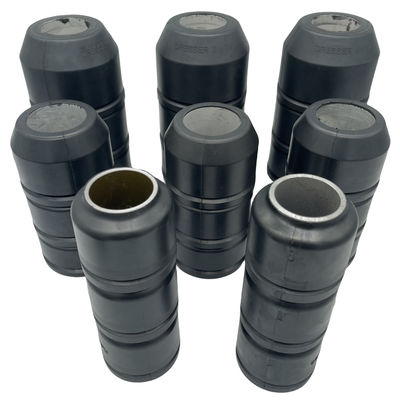

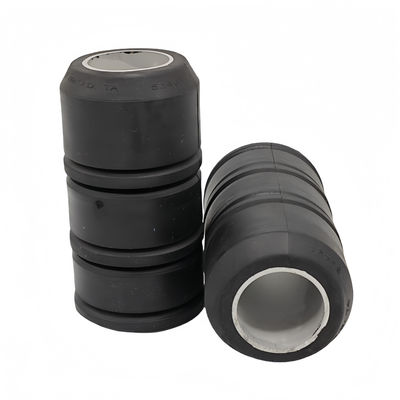

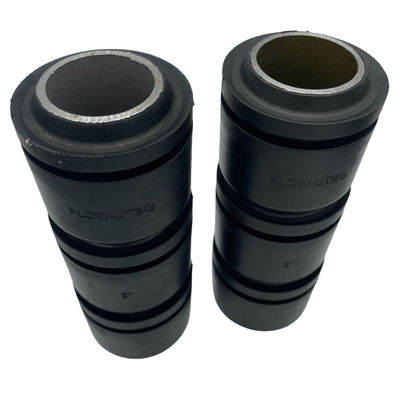

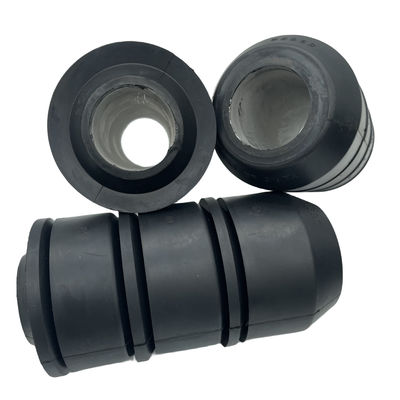

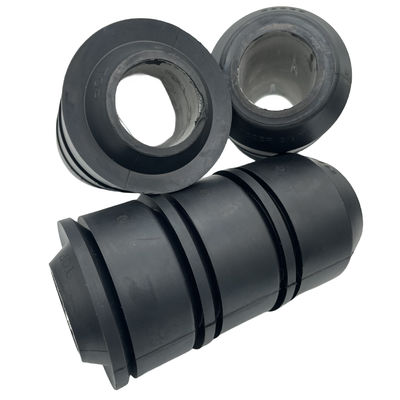

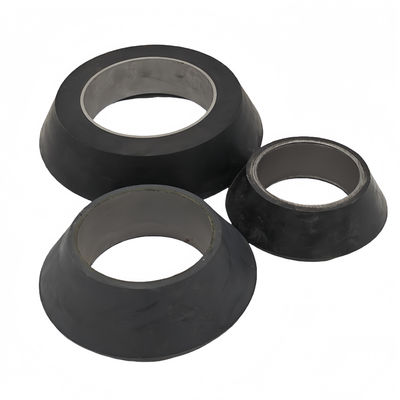

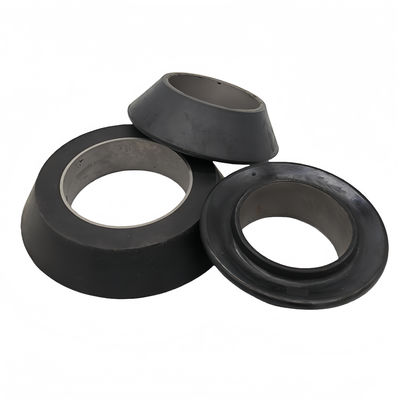

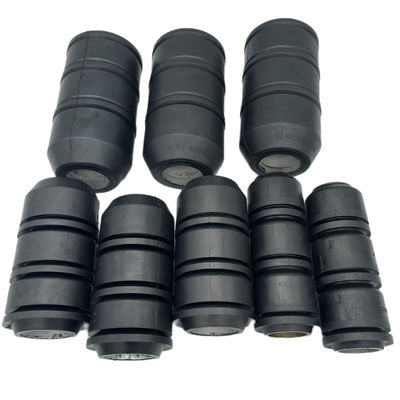

Mantenimiento de copas de barrido con núcleo de acero: condiciones de desgaste y ajuste de reemplazo
Royal Way suministra consultas sobre copas de barrido con núcleo de acero para la elevación de fluidos de fondo de pozo. Revise el compuesto de caucho y el perfil de la copa para conocer la condición del revestimiento, la exposición a la arena y el fluido operativo. Confirme las dimensiones del núcleo y el ajuste del mandril por separado. Una copa no tiene una clasificación de presión de trabajo independiente de 10,000 psi.
El catálogo existente presenta referencias de perfiles TA, V y MV con diferentes arreglos de soporte y labios. Confirme el diseño exacto del núcleo de acero y el servicio de herramienta permitido. Un núcleo de acero no establece una capacidad de carga, temperatura o presión universal.
Las referencias nominales de revestimiento incluyen 2 3/8, 2 7/8, 3 1/2 y 4 1/2 pulgadas. Haga coincidir el diámetro exterior de la copa y el diámetro interior del núcleo con el diámetro interior del revestimiento y el dibujo del mandril. Las consultas personalizadas requieren dimensiones, compuesto, dureza y criterios de inspección acordados.
Revisión de desgaste de copas de barrido con núcleo de acero: registro de condiciones de revestimiento y arena
Para una consulta de reemplazo después del desgaste, proporcione fotografías del área de asiento del labio y del núcleo junto con el dibujo de la pieza nueva aprobada. Incluya el diámetro interior y la condición del revestimiento, la concentración de arena si se conoce, la composición del fluido y las temperaturas. La resistencia al desgaste depende del compuesto y del contacto operativo, no solo del núcleo de acero.
No utilice una copa desgastada o hinchada como única referencia dimensional. Confirme el perfil original de la copa, el diámetro interior y la altura del núcleo, el arreglo del mandril y el grado del caucho. Siga los criterios de inspección del fabricante de la herramienta antes de reutilizarla o reemplazarla.
| Referencia nominal original del revestimiento (pulgada) |
Núcleo y Descripción |
Diámetro exterior de la copa del catálogo (pulgada) |
Diámetro interior de la copa del catálogo (pulgada) |
| 2-3/8" (2") |
Copa de barrido con núcleo de aluminio |
1.992" |
1.120" |
| 2-3/8" (2") |
Copa de barrido con núcleo de acero |
1.992" |
1.120" |
| 2-7/8" (2-1/2") |
Copa de barrido con núcleo de aluminio |
2.431" |
1.370" |
| 2-7/8" (2-1/2") |
Copa de barrido con núcleo de acero |
2.431" |
1.370" |
| 3-1/2" (3") |
Copa de barrido con núcleo de aluminio |
2.985" |
1.370" |
| 3-1/2" (3") |
Copa de barrido con núcleo de acero |
2.985" |
1.370" |
Las consultas de copas de reemplazo se pueden discutir a partir del perfil requerido y el dibujo aprobado. Especifique el grado de nitrilo u otro compuesto y la exposición real al fluido. Las referencias de perfil no implican fabricación de marca original o compatibilidad universal.
Tipos disponibles de copas de barrido:
Estilo TA
El TA se describe en el rango existente como una copa de carga media alrededor de un buje de acero o aluminio. Confirme el material del núcleo particular, el perfil de la copa y el diámetro interior del mandril para el tamaño seleccionado. La idoneidad de la carga y el rendimiento del compuesto dependen de la configuración de la herramienta aprobada y las condiciones operativas.
Estilo V:
La descripción existente de la serie V cubre perfiles de labios de caucho completo para consultas de fluidos con arena. El número de copas, el comportamiento de los labios y los límites de carga deben seguir las instrucciones del fabricante de la herramienta. Revise el compuesto seleccionado para las condiciones de fluido, temperatura y desgaste en lugar de asignar resistencia química universal.
Estilo TUF:
La descripción del estilo TUF se refiere a un perfil de copa reforzado internamente. Confirme el refuerzo, las dimensiones y los requisitos de carga contra el dibujo de la herramienta. La idoneidad para pozos calientes o revestimientos rugosos requiere la revisión del compuesto real y la condición del revestimiento.
Estilo NUF:
La descripción del estilo NUF se refiere a una copa de caucho de carga pesada con un arreglo de buje de acero o aluminio. Especifique el perfil exacto, el material del núcleo, las dimensiones y el servicio de herramienta aprobado. Una descripción de carga pesada no establece una clasificación de presión o capacidad de elevación.
| Nombre de la pieza |
Estilo MV, estilo TA, estilo TUF, estilo NUF y estilo V |
|
Ambiente
|
petróleo, gas, gas condensado
|
|
Material disponible
|
Compuesto y construcción del núcleo según el dibujo de la copa seleccionada; revisar fluido y temperaturas
|
Otros productos de caucho relacionados:
Embalaje y envío:
- Express: S.F., DHL, UPS, TNT, FedEx, etc., para pedidos urgentes y pequeños.
- Envío aéreo: de aeropuerto a aeropuerto o de aeropuerto a puerta.
- Envío marítimo: adecuado para productos a granel. Tardará más tiempo que el envío aéreo.
Documentos de gestión de calidad e inspección:
Shanghai Qinuo suministra consultas de piezas de caucho para yacimientos petrolíferos bajo Royal Way y SHQN. Operamos un sistema de gestión de calidad ISO 9001. Para las copas de barrido, acuerde la revisión del dibujo, el compuesto, el material del núcleo y los requisitos de inspección dimensional. Confirme las herramientas, la disponibilidad de producción y la entrega con la cotización.
Vista de esquina del molde para las piezas de caucho:
Preguntas frecuentes:
P. ¿Por qué elegir la industria Qinuo?
Les proporcionamos un servicio integral desde I+D hasta la producción para satisfacer sus necesidades de personalización.
Confirme el embalaje final, el destino y el cronograma de envío con la cotización. Las opciones de envío dependen del tamaño del pedido y la ruta.
P. ¿Cuál es su ventaja?
- Tiene una cadena de suministro de apoyo sólida y madura
- Menores costos de moldes
- Alta eficiencia de capacidad de desarrollo y diseño y corto tiempo de proceso.
- Rentable y buena actitud de servicio.
- Personal de ventas de exportación más profesional que conoce muy bien el procesamiento del caucho.
P. ¿Es usted fabricante o empresa comercial?
Somos fabricantes. Nuestra fábrica está ubicada en el distrito de Haimen, ciudad de Nantong, provincia de Jiangsu.
P. ¿Qué se debe verificar al reemplazar una copa de núcleo de acero desgastada?
Compare el reemplazo con el perfil de la pieza nueva aprobada, el diámetro exterior de la copa, el diámetro interior del núcleo, la altura y las dimensiones de asiento. Proporcione fotos del desgaste del labio y del área del núcleo con la condición del revestimiento y la exposición a la arena, luego acuerde el grado de caucho, la tolerancia de dureza y los criterios de inspección.
P. ¿Puedo obtener algunas muestras?
Pregunte sobre la disponibilidad de muestras para el perfil de reemplazo requerido, la geometría del núcleo de acero y el grado de caucho. Acuerde la cantidad de muestras, la inspección dimensional, el precio y los arreglos de envío con la cotización.
P. ¿Puede producir productos OEM?
Sí, podemos producir según sus muestras o dibujos 3D. Podemos construir los moldes y accesorios.
