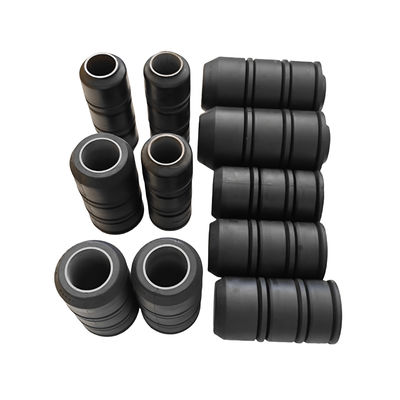

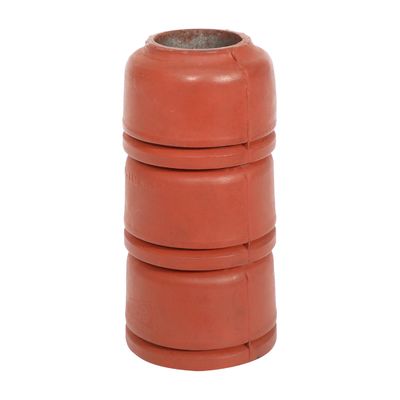

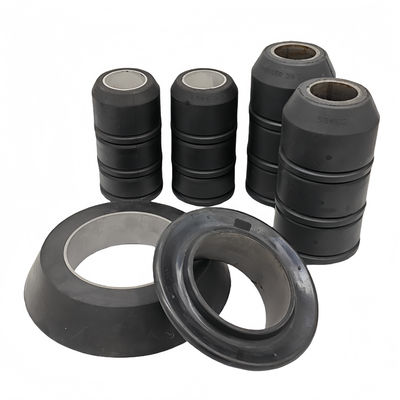

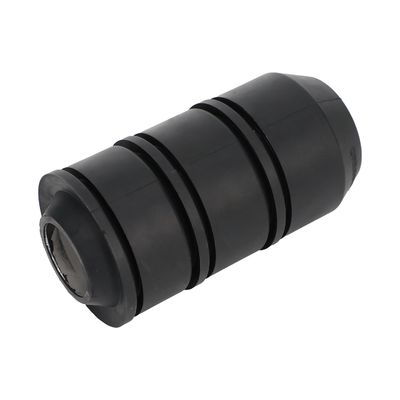

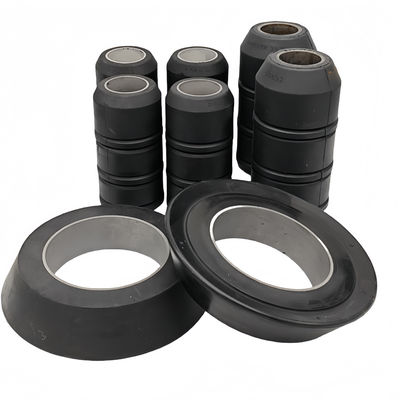

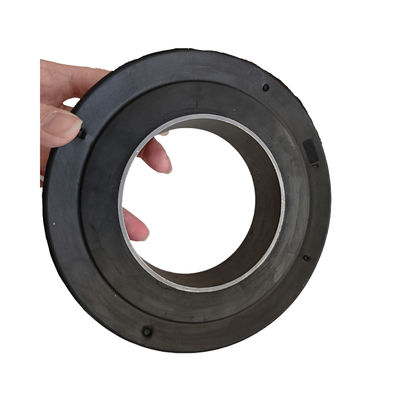

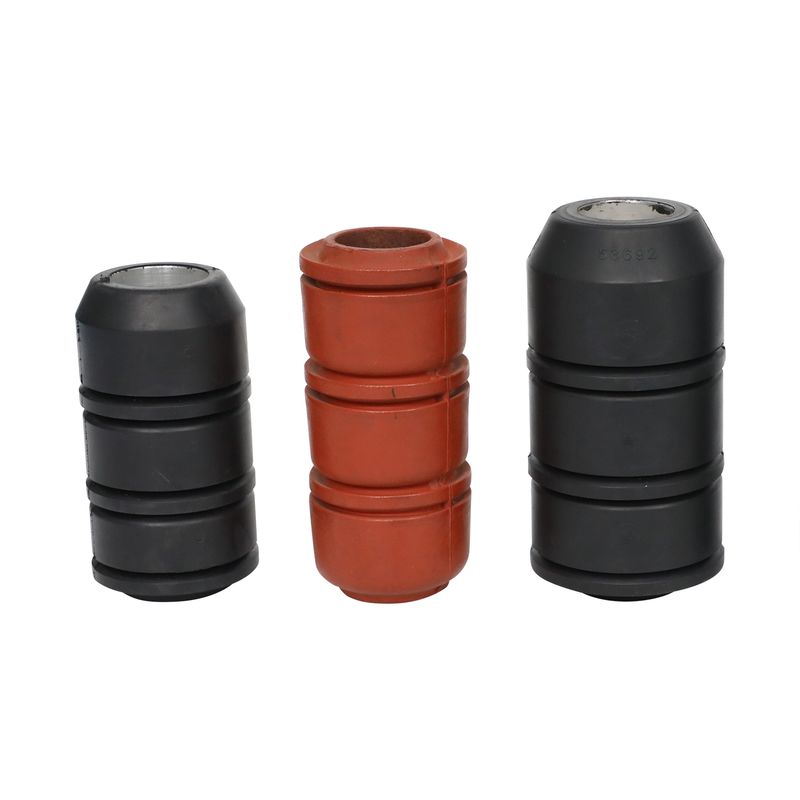

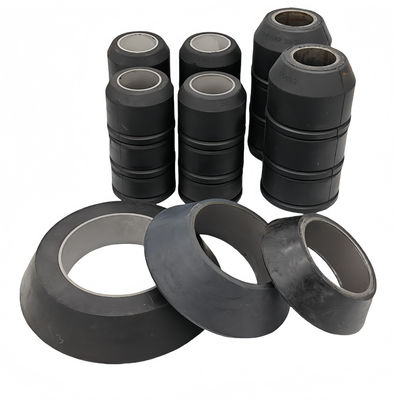

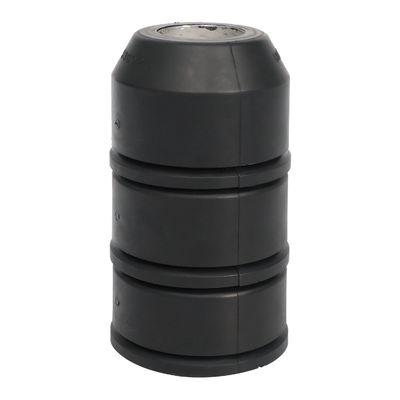

Copas de Barrido de Repuesto con Núcleo de Aluminio: Perfil y Ajuste del Mandril
Royal Way suministra copas de barrido de goma de repuesto para el barrido de yacimientos petrolíferos definido por el equipo. Esta consulta de núcleo de aluminio requiere la confirmación del perfil exacto de la copa, las dimensiones del núcleo y el ajuste del mandril. Seleccione el compuesto para el fluido y las temperaturas reales. Una copa no es un dispositivo de control de presión y no tiene una clasificación de presión de trabajo independiente de 10,000 psi.
El catálogo existente presenta referencias de perfil TA, V y MV y tamaños de tubería nominales que incluyen 2 3/8, 2 7/8, 3 1/2 y 4 1/2 pulgadas. Estas son referencias de selección diferentes. Confirme el diseño de núcleo de aluminio requerido por separado de las versiones con núcleo de acero y totalmente de goma; un tamaño de tubería nominal común no establece la intercambiabilidad.
Las consultas personalizadas se pueden discutir a partir del dibujo aprobado o de una nueva muestra. Especifique el material del núcleo, el diámetro interior, el diámetro exterior de la copa, la altura y el grado del compuesto. Las referencias de perfil no implican fabricación de marca original; acuerde los criterios de inspección y las herramientas con el pedido.
Pedidos de Copas de Barrido con Núcleo de Aluminio: Especifique el Material y el Diámetro Interior del Núcleo
La tabla del catálogo conservada muestra filas de núcleo de aluminio y de núcleo de acero. Mantenga la elección del núcleo en el pedido incluso donde el OD y el ID de la copa listados sean los mismos. Confirme el diámetro interior del casquillo, las dimensiones axiales, el perfil de la copa y el arreglo de fijación del dibujo de la herramienta antes de aprobar un reemplazo.
Proporcione el tamaño nominal de la tubería, el diámetro interior de la tubería, el dibujo del mandril y las condiciones de operación. La tabla dimensional original sigue siendo una referencia de catálogo; no especifica una clasificación de presión de copa suelta ni garantiza el ajuste a todas las herramientas del mismo tamaño nominal.
| Referencia nominal original de la tubería (pulgada) |
Núcleo y Descripción |
OD de copa de catálogo (pulgada) |
ID de copa de catálogo (pulgada) |
| 2-3/8" (2") |
Copa de Barrido con Núcleo de Aluminio |
1.992" |
1.120" |
| 2-3/8" (2") |
Copa de Barrido con Núcleo de Acero |
1.992" |
1.120" |
| 2-7/8" (2-1/2") |
Copa de Barrido con Núcleo de Aluminio |
2.431" |
1.370" |
| 2-7/8" (2-1/2") |
Copa de Barrido con Núcleo de Acero |
2.431" |
1.370" |
| 3-1/2" (3") |
Copa de Barrido con Núcleo de Aluminio |
2.985" |
1.370" |
| 3-1/2" (3") |
Copa de Barrido con Núcleo de Acero |
2.985" |
1.370" |
Las consultas de copas de repuesto se pueden discutir a partir del perfil requerido y el dibujo aprobado. Especifique el nitrilo u otro grado de compuesto y la exposición real al fluido. Las referencias de perfil no implican fabricación de marca original ni compatibilidad universal.
Tipos disponibles de copas de barrido:
Estilo TA
El TA se describe en la gama existente como una copa de carga media alrededor de un casquillo de acero o aluminio. Confirme el material del núcleo particular, el perfil de la copa y el diámetro interior del mandril para el tamaño seleccionado. La idoneidad de la carga y el rendimiento del compuesto dependen de la configuración de la herramienta aprobada y las condiciones de operación.
Estilo V:
La descripción existente de la serie V cubre perfiles de labio totalmente de goma para consultas de fluidos con arena. El número de copas, el comportamiento del labio y los límites de carga deben seguir las instrucciones del fabricante de la herramienta. Revise el compuesto seleccionado para las condiciones de fluido, temperatura y desgaste en lugar de asignar resistencia química universal.
Estilo TUF:
La descripción del estilo TUF se refiere a un perfil de copa reforzado internamente. Confirme el refuerzo, las dimensiones y los requisitos de carga con el dibujo de la herramienta. La idoneidad para pozos calientes o tuberías rugosas requiere la revisión del compuesto real y la condición de la tubería.
Estilo NUF:
La descripción del estilo NUF se refiere a una copa de goma de carga pesada con un arreglo de casquillo de acero o aluminio. Especifique el perfil exacto, el material del núcleo, las dimensiones y el servicio de la herramienta aprobado. Una descripción de carga pesada no establece una clasificación de presión o capacidad de elevación.
| Nombre de la Pieza |
Estilo MV, Estilo TA, Estilo TUF, Estilo NUF y Estilo V |
|
Ambiente
|
petróleo, gas, gas condensado
|
|
Material Disponible
|
Compuesto y construcción del núcleo según el dibujo de la copa seleccionada; revisar fluido y temperaturas
|
Otros productos de goma relacionados:
Embalaje y envío:
- Express: S.F., DHL, UPS, TNT, FedEx, etc., para pedidos urgentes y pequeños.
- Envío aéreo: del aeropuerto al aeropuerto o del aeropuerto a la puerta.
- Envío marítimo: adecuado para productos a granel. Tardará más tiempo que el envío aéreo.
Gestión de calidad y documentos de inspección:
Shanghai Qinuo suministra repuestos de goma para yacimientos petrolíferos bajo Royal Way y SHQN. Operamos un sistema de gestión de calidad ISO 9001. Para las copas de barrido, acuerde la revisión del dibujo, el compuesto, el material del núcleo y los requisitos de inspección dimensional. Confirme las herramientas, la disponibilidad de producción y la entrega con la cotización.
Vista de esquina del molde para las piezas de goma:
Preguntas Frecuentes:
P. ¿Por qué elegir la industria Qinuo?
Les proporcionamos un servicio integral desde I+D hasta la producción para satisfacer sus necesidades de personalización.
Confirme el embalaje final, el destino y el calendario de envío con la cotización. Las opciones de envío dependen del tamaño del pedido y la ruta.
P. ¿Cuál es su ventaja?
- Tiene una cadena de suministro de apoyo sólida y madura
- Costos de molde más bajos
- Alta eficiencia de capacidad de desarrollo y diseño y corto tiempo de proceso.
- Rentable y buena actitud de servicio.
- Personal de ventas de exportación más profesional que conoce muy bien el procesamiento de caucho.
P. ¿Es usted fabricante o empresa comercial?
Somos fabricantes. Nuestra fábrica está ubicada en el distrito de Haimen, ciudad de Nantong, provincia de Jiangsu.
P. ¿Qué se debe verificar para una copa de repuesto con núcleo de aluminio?
Especifique el diámetro interior del núcleo de aluminio, las dimensiones axiales, el arreglo de fijación y el perfil de la copa de goma en el dibujo. Acuerde el OD de la copa, la altura, el grado del compuesto, la tolerancia de dureza y los criterios de inspección para la configuración de la herramienta seleccionada.
P. ¿Puedo obtener algunas muestras?
Pregunte sobre la disponibilidad de muestras para el perfil de copa con núcleo de aluminio, tamaño y compuesto requeridos. Acuerde la cantidad de muestra, la inspección dimensional, el precio y los arreglos de envío con la cotización.
P. ¿Puede producir productos OEM?
Sí, podemos producir según sus muestras o dibujos 3D. Podemos construir los moldes y accesorios.
P. ¿Cuál es el plazo de pago?
Monto< US$5000, 100% pagado por adelantado por paypal o T/T;
Monto >= US$5000, 30% pagado por adelantado, 70% de saldo antes del envío por T/T
P. ¿Puede gestionar el envío?
Claro, podemos organizar diferentes formas de envío según el embalaje final de los productos: por express, por aire o por mar.
